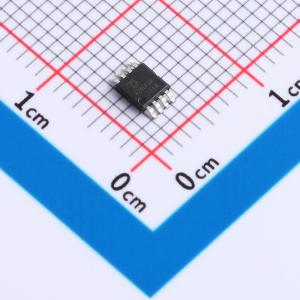

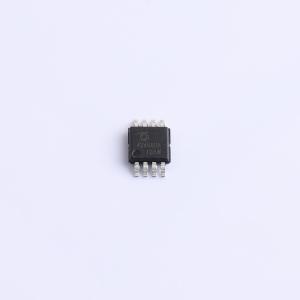

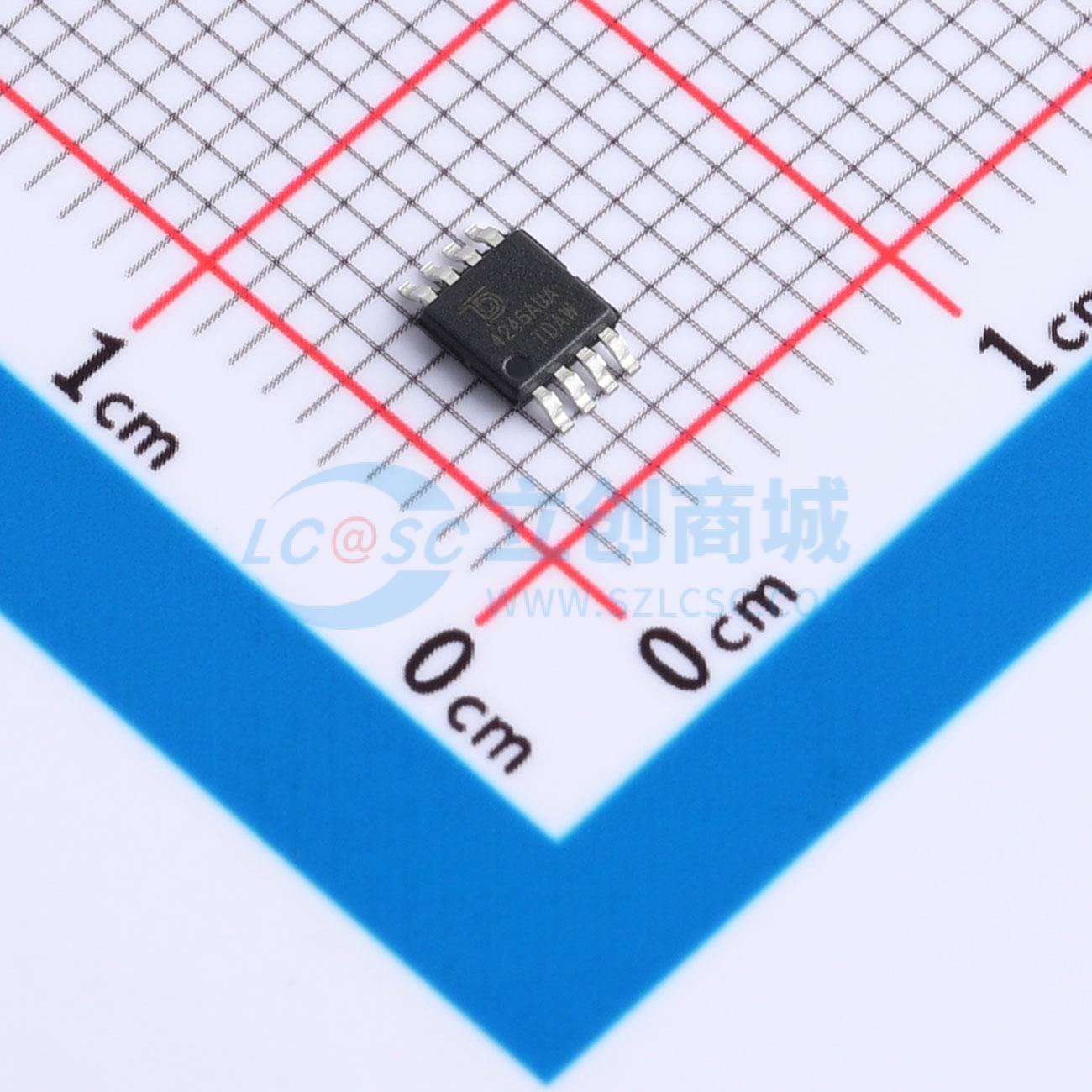

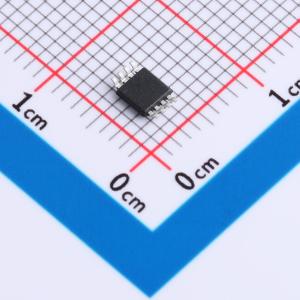

MAX4246AUA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX4245/MAX4246/MAX4247系列低成本运算放大器提供轨至轨输入和输出，仅消耗320μA静态电流，采用+2.5V至+5.5V单电源供电。
品牌名称: Tudi(钍地半导体)
商品型号: MAX4246AUA-TUDI
商品编号: C52941422
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.0688克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	内置补偿

商品概述

MAX4246是一款微功耗、低成本的放大器，工作于2.5V至5.5V电源。尽管静态电流很低，但MAX4246提供了出色的整体性能和多功能性。该器件具有轨到轨输出电压范围，可延伸至距离每个电源轨10mV以内，提供最大的输出动态范围和出色的过载恢复能力。MAX4246是单位增益稳定的，其增益带宽积为1.5MHz（典型值）。它们提供高共模抑制比和电源抑制比性能，并且可以在低至2.5V的双电源电压下工作。这些特性使得MAX4246非常适合双电源、电池供电的应用。MAX4246可用作许多市售运算放大器的直接替代品，以降低功耗并改善输出范围与性能。

商品特性

轨到轨输入和输出电压摆幅
每放大器320 μA（典型值）静态电流
单电源+2.5V至+5.5V供电电压范围
带2kΩ负载时110dB开环增益
带100kΩ负载时0.01%总谐波失真
驱动高达470pF容性负载时单位增益稳定
输入过驱时无相位反转

应用领域

便携式通信设备
单电源过零检测器
仪器与终端
电子点火模块
红外接收器
传感器信号检测
