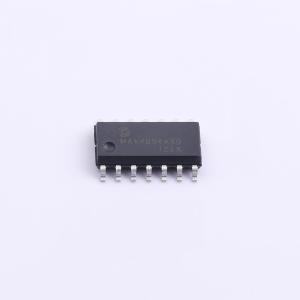

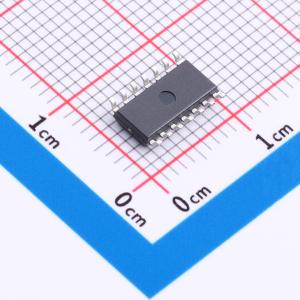

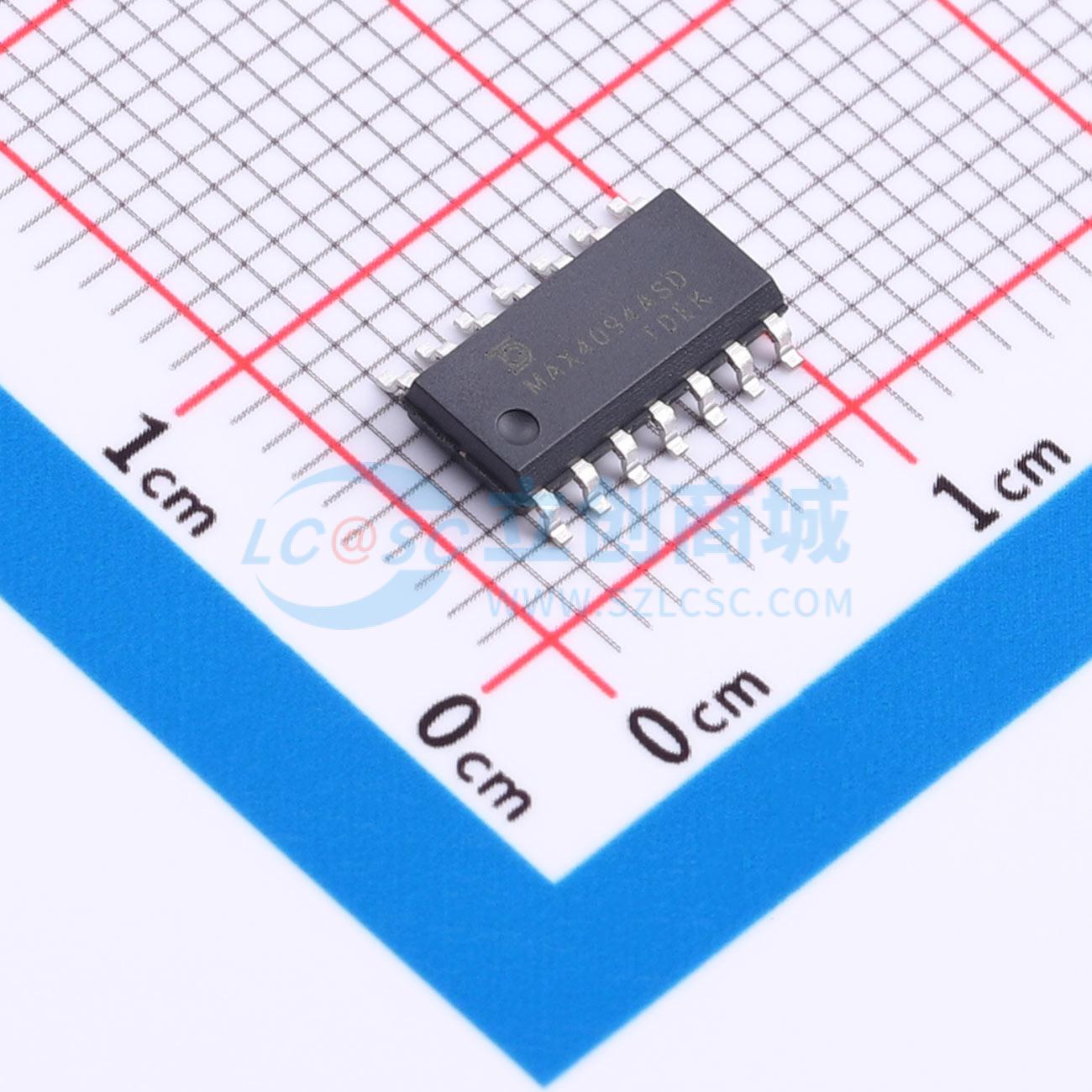

温馨提醒：图片仅供参考，商品以实物为准

MAX4094ASD-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单/双/四路、微功耗、单电源、满摆幅运算放大器，可驱动2000pF容性负载
品牌名称: Tudi(钍地半导体)
商品型号: MAX4094ASD-TUDI
商品编号: C52941425
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~6V
	双电源电压(Vee~Vcc)	1.35V~3V；-3V~-1.35V
	功能特性	内置补偿

商品概述

单路MAX4091、双路MAX4092和四路MAX4094运算放大器将出色的直流精度与输入和输出的轨到轨操作相结合。由于共模电压范围从VCC延伸至VEE，这些器件可在单电源（2.7V至6V）或双电源（±1.35V至±3V）下工作。每个运算放大器的电源电流消耗低于130 μA。即使在此低电流下，运算放大器仍能驱动1 kΩ负载，且输入参考电压噪声仅为12 nV/√Hz。此外，这些运算放大器能够驱动超过2000 pF的负载。MAX4091/MAX4092/MAX4094的精密性能，结合其宽广的输入输出动态范围、低电压单电源操作以及极低的电源电流，使其成为电池供电设备、工业、数据采集和控制应用的理想选择。此外，MAX4091提供节省空间的5引脚SOT23、8引脚TSSOP和8引脚SOP封装。MAX4092提供8引脚MSOP和SOP封装，MAX4094提供14引脚TSSOP和14引脚SO封装。

商品特性

低电压、单电源工作（2.7V至6V）
超轨输入
输入过驱时无相位反转
30 μV失调电压
驱动1 kΩ负载时实现轨到轨输出摆幅
驱动2000 pF负载时单位增益稳定
每运算放大器最大165 μA静态电流
500 kHz增益带宽积
高电压增益（115 dB）
高共模抑制比（90 dB）和电源抑制比（100 dB）
-40°C至+125°C工作温度范围

应用领域

便携式设备
电池供电仪器
数据采集与控制
低电压信号调理
