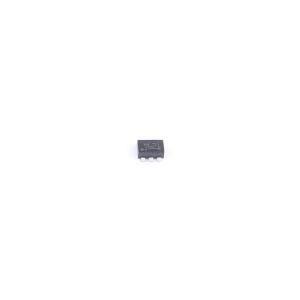

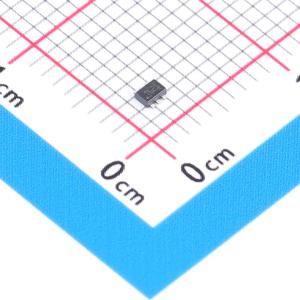

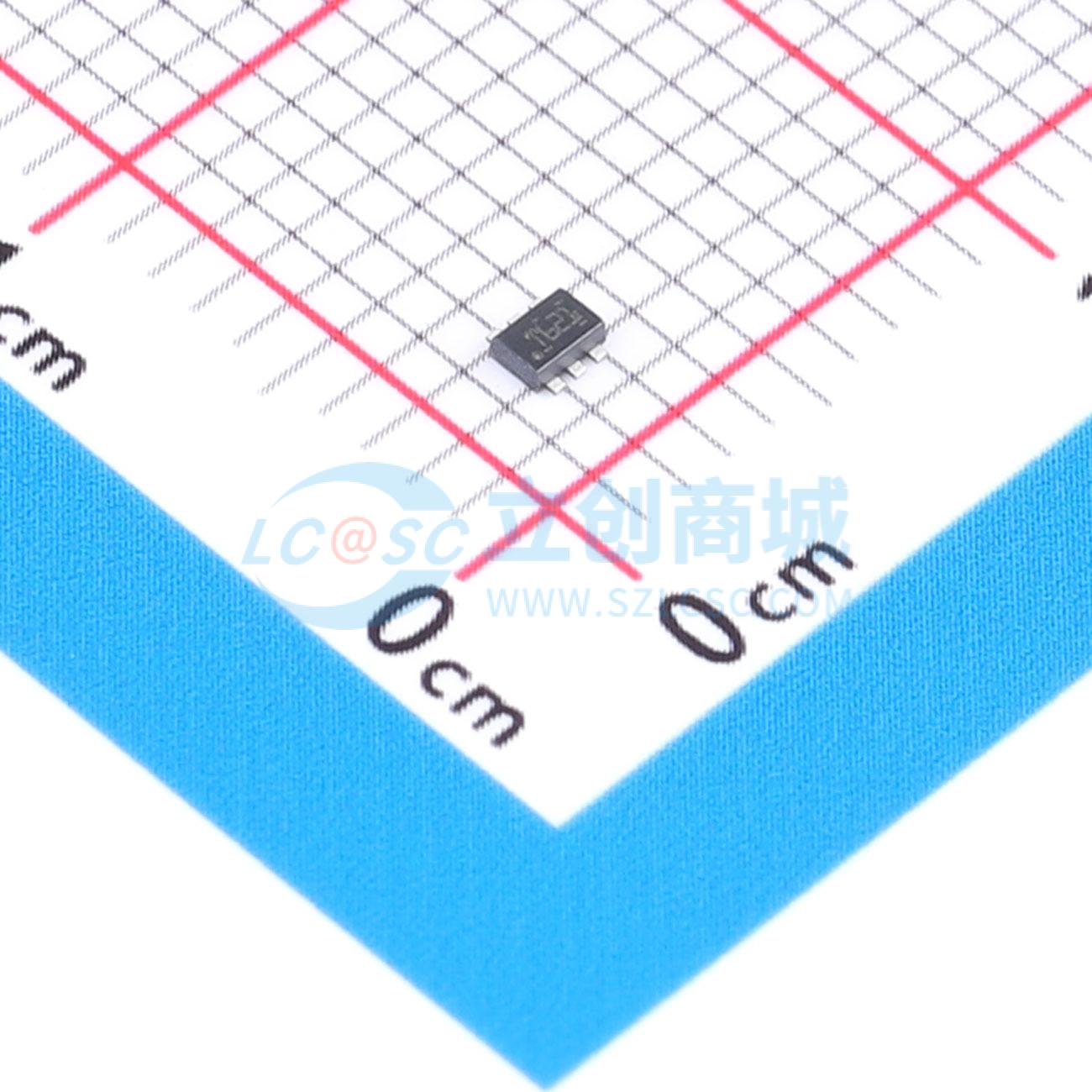

温馨提醒：图片仅供参考，商品以实物为准
TPS923621DRLR
同步升压LED驱动器，具有超低关断电流和PWM控制模拟调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS923621DRLR
- 商品编号
- C52919128
- 商品封装
- SOT-563-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.1MHz | |
| 通道数 | 1 | |
| 输出电压 | 5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.8A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS923621/2 是一款同步升压LED驱动器，同时集成了低侧和高侧开关FET。它具备130nA的超低关断电流，可驱动单串或多并联LED串，用于LCD背光和通用照明。反馈电压稳定在200mV，输出电流由外部检测电阻R_SET设置。工作时，施加到ADIM引脚的PWM信号会根据PWM占空比成比例调整反馈电压，实现精确的模拟调光。TPS923621/2支持低至0.1%调光比的PWM控制模拟调光，配合FCCM工作模式，由于电流调制始终为纯模拟模式，可避免输出端产生可闻噪声。TPS923621/2集成了过压保护功能，在LED开路工况下会关闭功率级，防止输出电压超过最大电压额定值。该器件还提供过流保护、欠压锁定保护和热关断保护。
商品特性
- 2.5V至5.5V输入电压
- ADIM引脚兼容1.2V I/O
- 集成280mΩ低侧/600mΩ高侧开关FET
- 效率最高可达95%
- 130nA超低关断电流
- 高精度PWM控制模拟调光，调光比低至0.1%
- 可驱动最高30V的LED串
- 开关限流:TPS923621为1.8A；TPS923622为2.25A
- FCCM模式，开关频率选项为1.1MHz
- 200mV反馈电压
- 内部补偿
- 保护功能包括过压保护、过流保护、欠压锁定保护、热关断
应用领域
- LCD背光
- 智能手机
- 恒温器
- HMI面板
- 个人GPS导航设备
- 行车记录仪
- 通用照明
- IP网络摄像机
- 可视门铃
- 扫地机器人
