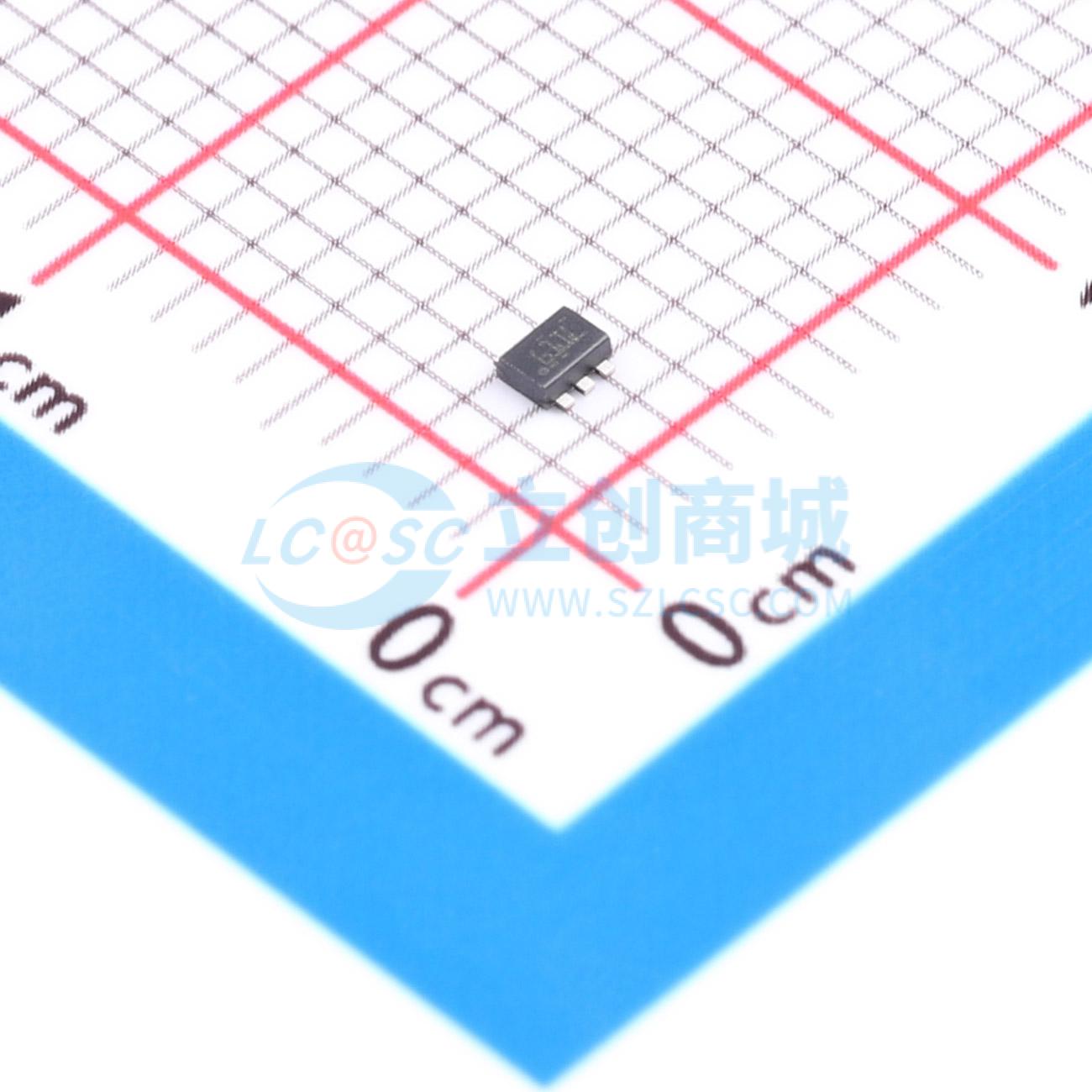

温馨提醒：图片仅供参考，商品以实物为准

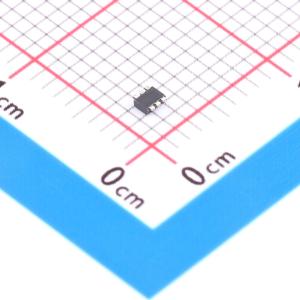

TPS923611LSDRLR
TPS923611LSDRLR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS923611LSDRLR
- 商品编号
- C52919129
- 商品封装
- SOT-5X3-6
- 包装方式
- 编带
- 商品毛重
- 0.0264克(g)
商品参数
参数完善中
商品概述
TPS923610/1/2是一款集成了低侧和高侧开关FET的同步升压LED驱动器。它具有130nA的超低关断电流。TPS923610/1/2可驱动单串或并联LED串，用于LCD背光和通用照明。反馈电压稳定在200mV，输出电流由外部检测电阻RSET设置。工作期间，施加到ADIM引脚的PWM信号会按照PWM占空比比例调整反馈电压，实现精确模拟调光。TPS923610/1/2支持调光比低至0.1%的PWM控制模拟调光，结合FCCM工作模式，由于电流调制始终为纯模拟模式，可避免输出端产生可闻噪声。TPS923610/1/2集成过压保护功能，可在LED开路条件下关闭功率级，防止输出电压超过最大额定电压。TPS923610/1/2还提供过流保护、欠压锁定保护和热关断保护。所有可用封装，请参见本数据手册末尾的可订购增编。
商品特性
- 2.5V 至 5.5V输入电压
- 集成280mΩ低侧/600mΩ高侧开关FET
- 效率最高可达95%
- 130nA超低关断电流
- 高精度PWM控制模拟调光，最低调光比可达0.1%
- 可驱动LED串输出电压最高达:TPS923610为24.5V；TPS923611和TPS923612为30V
- 开关电流限值:TPS923610和TPS923611为1.8A；TPS923612为2.25A
- FCCM工作模式，提供1.1MHz/400KHz开关频率选项
- 200mV反馈电压
- 内部补偿
- 保护功能包含过压保护、过流保护、欠压锁定保护、热关断
应用领域
- LCD背光
- 智能手机
- 恒温器
- HMI面板
- GPS个人导航设备
- 行车记录仪
- 通用照明
- IP网络摄像头
- 可视门铃
- 扫地机器人
