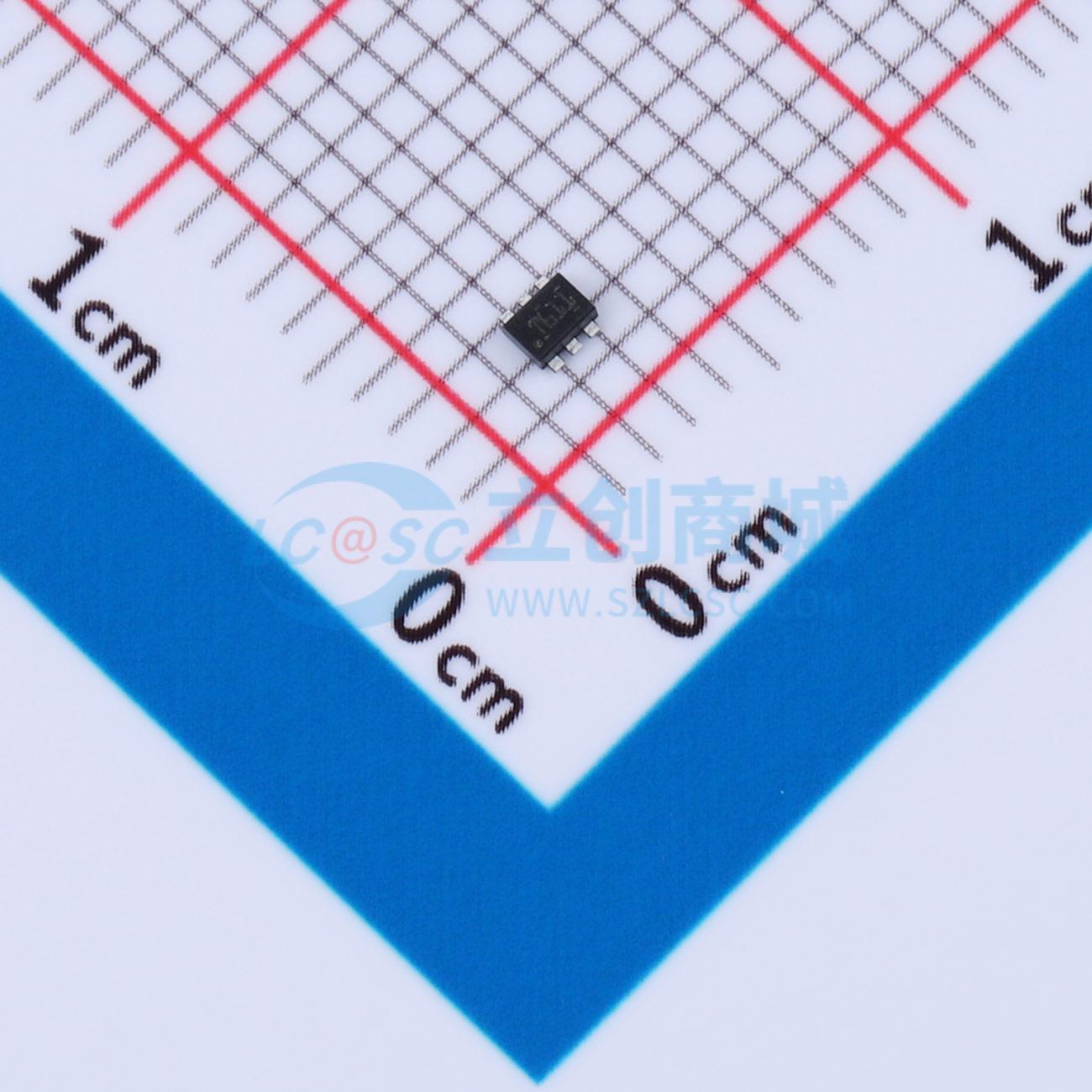

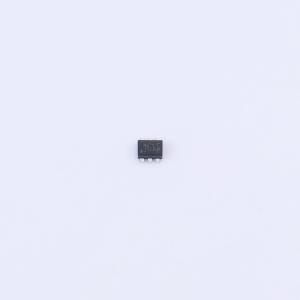

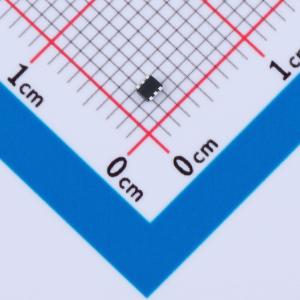

温馨提醒：图片仅供参考，商品以实物为准

TPS923611DRLR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS923611DRLR
商品编号: C52919130
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

TPS923610/1/2 是一款集成了低侧和高侧开关 FET 的同步升压 LED 驱动器。它具有 130nA 超低关断电流。TPS923610/1/2 可驱动单路或多路并联 LED 灯串，适用于 LCD 背光及通用照明。反馈电压调节至 200mV，输出电流由外部传感器电阻RSET 设置。在工作过程中，施加到 ADIM 引脚的 PWM 信号会按 PWM 占空比成比例地调节反馈电压，从而实现高精度模拟调光。TPS923610/1/2 支持占空比低至 0.1% 的 PWM 控制模拟调光，并结合强制连续导通模式 (FCCM) 运行，由于电流调制始终保持纯模拟特性，可避免输出端产生可闻噪声。TPS923610/1/2 集成过压保护功能，可在 LED 开路状态下禁用功率级电路，防止输出电压超过最大额定电压。TPS923610/1/2 还提供过流保护、欠压锁定保护和热关断保护。

商品特性

2.5V 至 5.5V 输入电压
集成 280mΩ/600mΩ LS/HS 开关 FET
效率高达 95%
130nA 超低关断电流
高精度 PWM 控制的模拟调光，最低可实现 0.1% 的调光比
不同型号对应不同输出电压规格:TPS923610 为 24.5V，TPS923611 和 TPS923612 为 30V
不同型号对应不同开关电流限值:TPS923610 和 TPS923611 为 1.8A，TPS923612 为 2.25A
支持 FCCM，可选用 1.1MHz/400KHz 开关频率
200mV 反馈电压
内部补偿
集成保护特性:过压保护、过流保护、欠压锁定保护、热关断

应用领域

智能手机（LCD背光）
恒温器（LCD背光）
HMI 面板（LCD背光）
GPS 个人导航设备（LCD背光）
仪表板摄像头（LCD背光）
IP 网络摄像头（常规照明）
可视门铃（常规照明）
扫地机器人（常规照明）

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1.1MHz
	通道数	1
	输出电压	5V~30V
	输出电流	-

	属性	参数值
	调光	PWM
	功能特性	-
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
