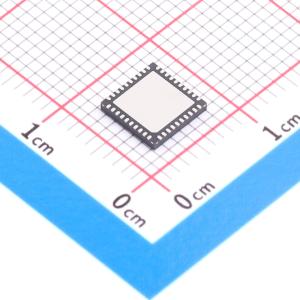

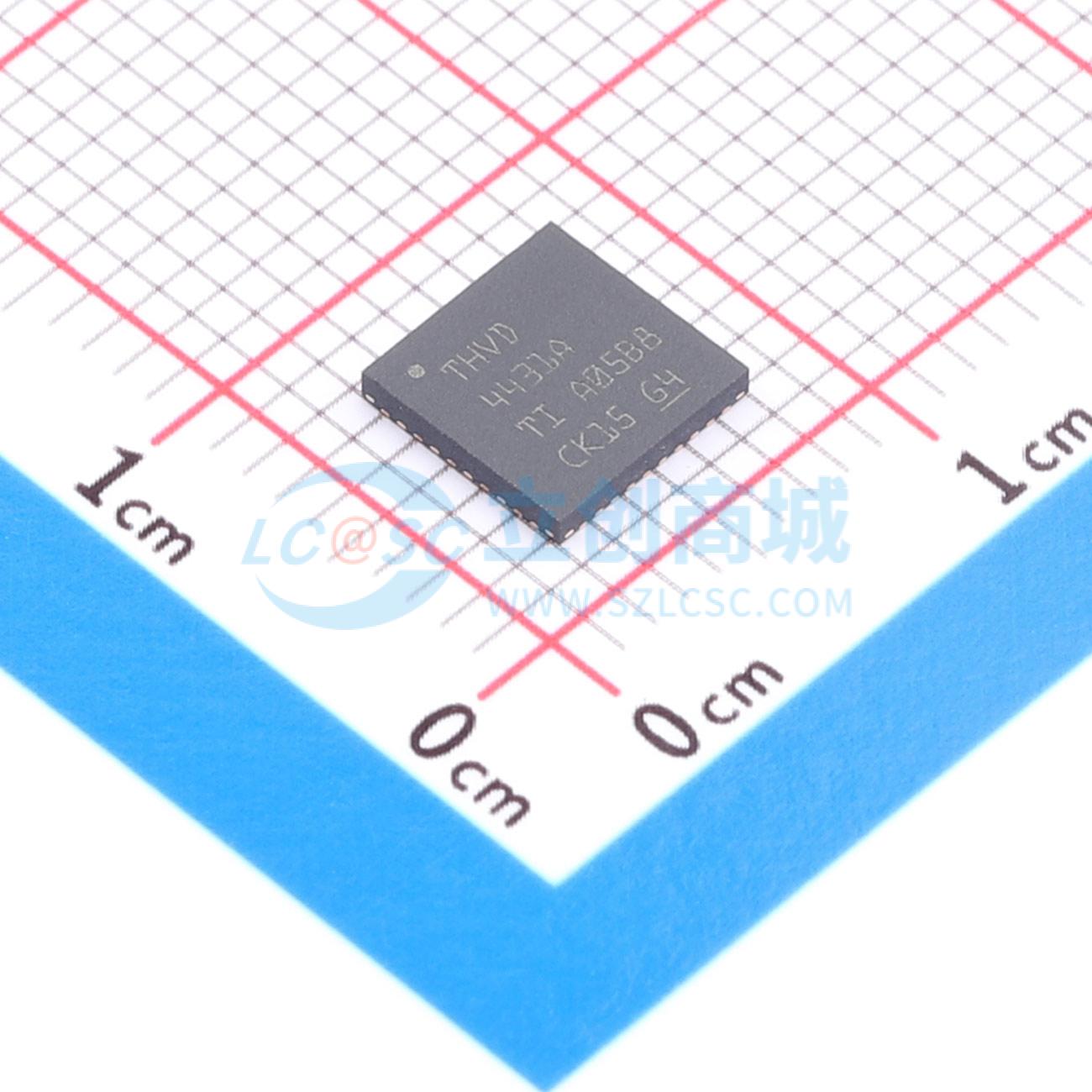

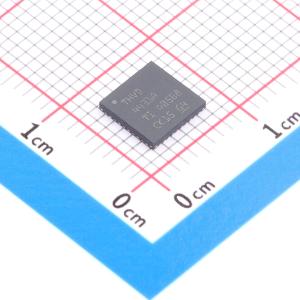

THVD4431ARHAR

THVD4431A是一款高度集成、性能可靠的多协议收发器，支持RS-232、RS-422和RS-485物理层。该器件配备三个发射器和五个接收器，可实现3T5R RS-232端口；同时集成一个发射器和一个接收器，可实现半双工和全双工RS-485端口。MODE选择引脚可让各协议共享总线引脚和逻辑引脚，共用单个连接器。RS-485总线引脚集成端接，无需外部元件即可实现全功能通信端口。该器件具有压摆率选择功能，可根据SLR引脚设置，在两种最大速率下使用。该器件集成Level 4 IEC ESD保护，无需额外的外部系统级保护元件。该器件为RS-232和RS-485都提供了诊断回环模式，可用于检查逻辑到总线、总线到逻辑路径的功能完整性，以及检查电缆和连接器短路问题。此外，RS-485接收器故障安全特性可在总线输入开路、短路或总线空闲时，将接收逻辑输出驱动为高电平。关断模式功耗极低，典型电流为10µA，适用于对功耗敏感的应用。该器件需要3V至5.5V电源，为RS-232的电荷泵以及RS-232和RS-485的驱动器和接收器供电。独立的逻辑电源VIO（1.65V至5.5V）可实现与低电平微控制器的接口。

• 符合或满足TIA/EIA-485A和TIA/EIA-232F标准要求
• RS-232配置为3个发射器、5个接收器
• RS-485配置为1个发射器、1个接收器
• RS-485模式内置片上可切换120Ω端接电阻
• 集成用于RS-232信号传输的电荷泵
• 供电电压范围3V至5.5V
• 逻辑数据和控制信号供电范围1.65V至5.5V
• 5V供电时，RS-485差分输出超过2.1V，符合PROFIBUS兼容性要求
• RS-232模式输出摆幅大，典型值为±9V
• SLR引脚可选择数据速率:RS-232 3T5R模式支持250kbps和1Mbps；RS-485半双工和全双工模式支持500kbps和20Mbps
• 总线I/O具备ESD保护:±16kV HBM ESD；±8kV IEC 61000-4-2接触放电、±15kV气隙放电；±4kV IEC 61000-4-4快速瞬变脉冲群
• RS-232和RS-485模式均支持诊断回环
• 诊断回环可通过引脚选择
• 禁用状态关断引脚可实现低电流消耗，典型值为10µA
• 上电/下电无毛刺，支持热插拔功能
• RS-485支持1/8单位负载，总线最多可挂接256个节点
• RS-485接收器具备开路、短路和空闲总线故障安全功能
• 具备总线短路保护、热关断功能
• 扩展环境温度范围:-40℃至125℃
• 采用节省空间、热效率高的6mm × 6mm VQFN-40封装
• 引脚兼容行业标准

• 工业PC
• 工厂自动化与控制
• HVAC系统
• 楼宇自动化
• 销售点终端
• 电网基础设施
• 工业运输
