TPS2291L02BYCJR

TPS2291L02是一款紧凑型低IQ、低RON的负载开关，具有可控导通时间。该器件内置一个N沟道MOSFET，可在1.05V至5.5V的输入电压范围内工作，可支持最大2A的连续电流。开关由导通和关断输入（EN）控制，可直接与低压控制信号接口。TPS2291L02在开关关断时还具备快速输出放电功能，可将输出电压拉至已知的0V状态。小尺寸和低RON使该器件适用于空间受限、电池供电的应用。开关的宽输入电压范围使其成为适用于多种不同电压轨的通用设计。器件的可控上升时间大大降低了大体积负载电容引起的浪涌电流，从而减少或消除了电源压降。TPS2291L02集成了开关关断时快速输出放电（QOD）的下拉电阻，进一步减小了系统总尺寸。TPS2291L02采用小型节省空间的4引脚晶圆级芯片尺寸（DSBGA）封装（YCJ），尺寸为0.616mm × 0.616mm，间距0.35mm，高度0.35mm。器件的工作温度范围为-40℃至+105℃。

• 集成单通道负载开关
• 输入工作电压范围为1.05V – 5.5V
• 低导通电阻
• 低功耗
• 最大连续电流为2A
• 可控导通时间为130μs
• 具备快速输出放电（QOD）功能
• 具备热关断自保护功能
• 集成智能EN引脚下拉

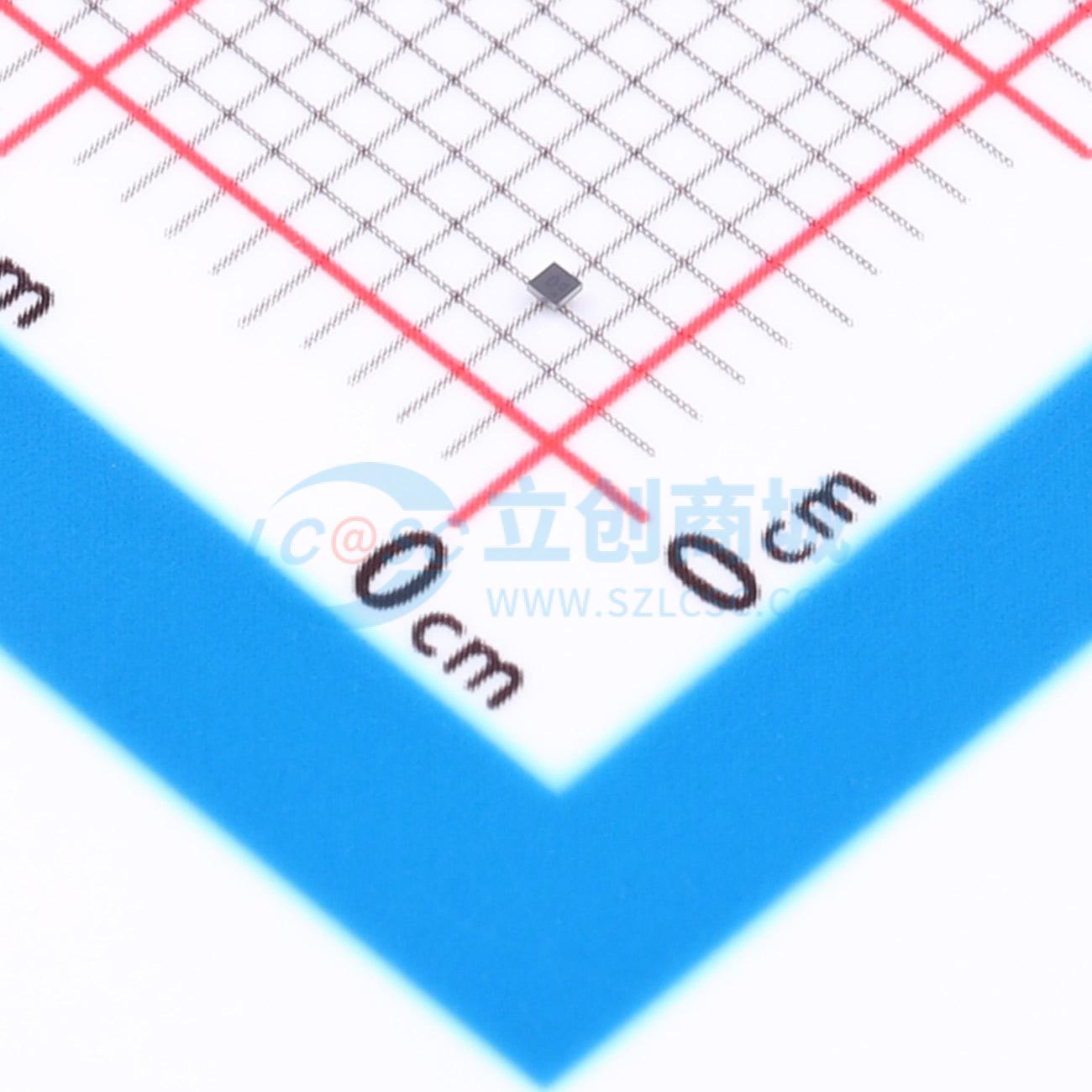

• 采用超小型晶圆级芯片尺寸封装
• ESD性能符合JESD 22测试标准，可承受2kV HBM和1kV CDM

• 笔记本电脑
• 平板电脑
• 可穿戴技术设备
• 数码相机
• 游戏机
• 固态硬盘
