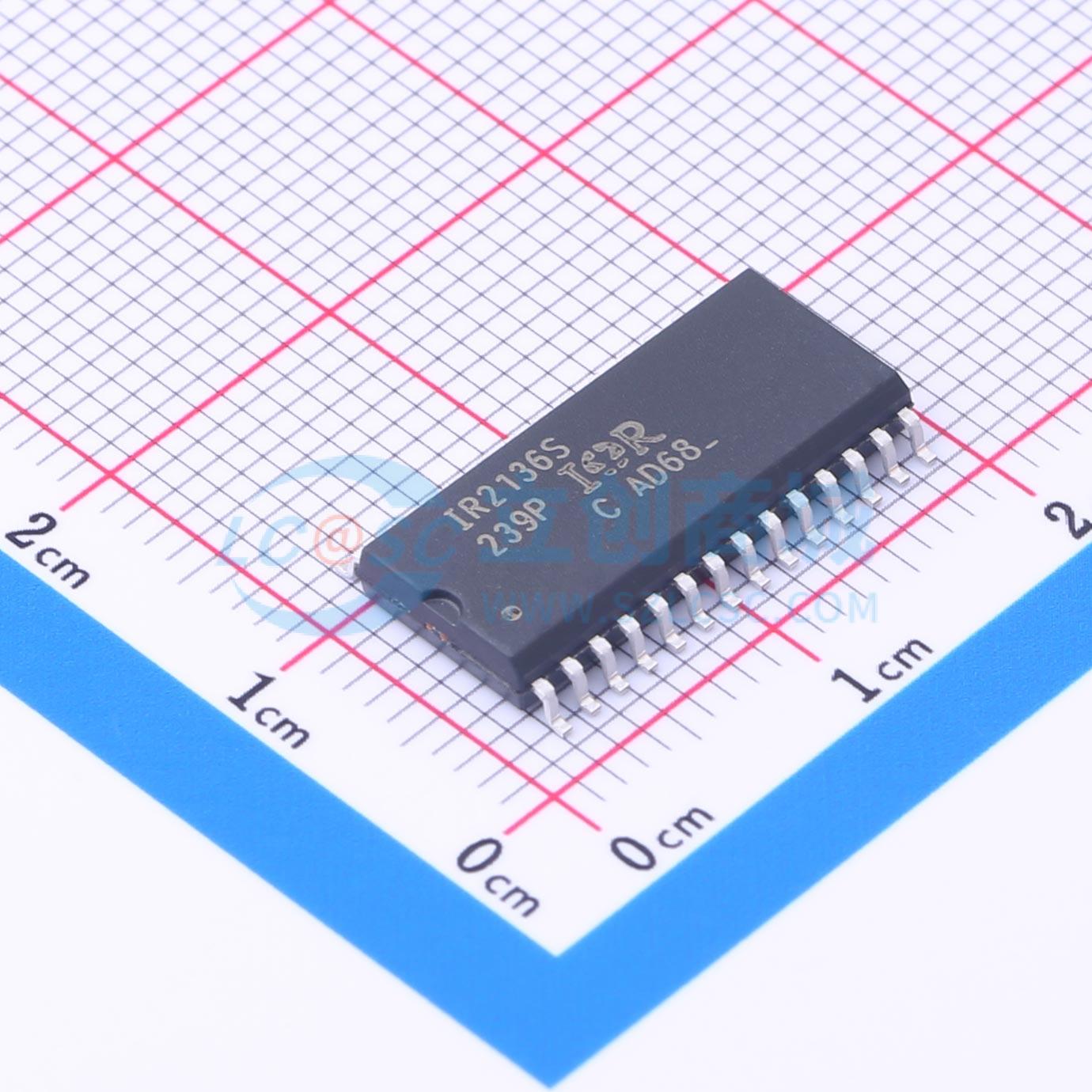

IR2136SPBF
停产 具备过流保护（OcP）、使能和故障指示功能的600 V三相栅极驱动IC
- 描述
- IR2136x（J&S）是高压、高速功率MOSFET和IGBT驱动器，具备三个独立的高端和低端参考输出通道，适用于三相应用。专利的HVIC技术实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，低至3.3V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2136SPBF
- 商品编号
- C537594
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 250mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 125ns | |
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 425ns | |
| 传播延迟 tpHL | 400ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 1.6mA |
交货周期
订货9-11个工作日购买数量
(2000个/管，最小起订量 2000 个)个
起订量：2000 个2000个/管
总价金额：
￥ 0.00近期成交0单
