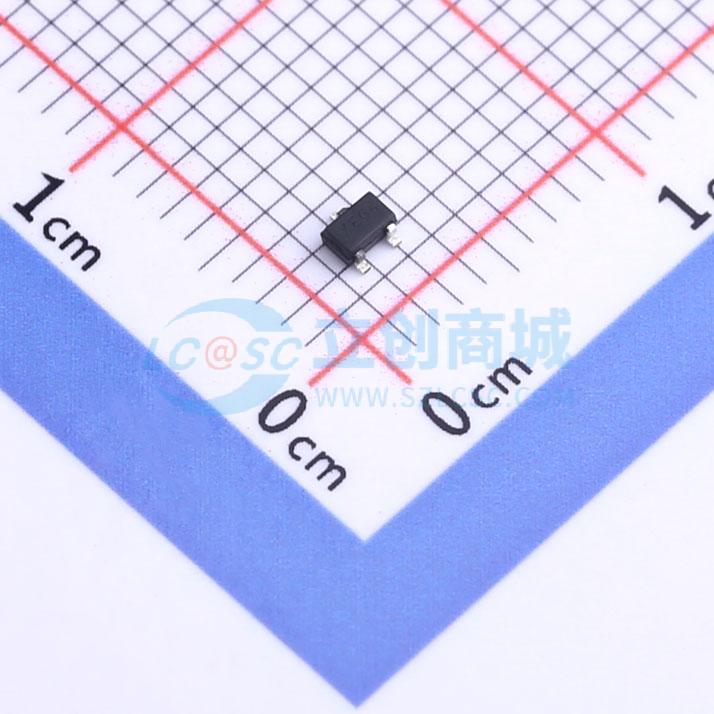

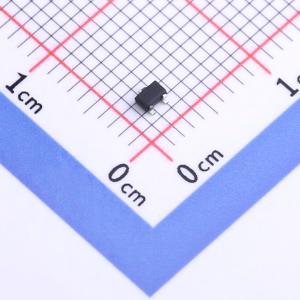

温馨提醒：图片仅供参考，商品以实物为准
ESD1P0RFW H6327
ESD 70V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 射频天线/接口或超高速数据线的静电放电（ESD）/瞬态保护，符合以下标准： IEC61000 - 4 - 2（静电放电）：±20 kV（接触放电） IEC61000 - 4 - 4（电快速瞬变脉冲群）：40 A（5/50 ns） IEC61000 - 4 - 5（浪涌）：10 A（8/20 μs）
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD1P0RFW H6327
- 商品编号
- C535169
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.031041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
根据以下标准对射频天线/接口或超高速数据线进行静电放电（ESD）/瞬态保护：IEC61000 - 4 - 2（ESD）：±20 kV（接触放电）；IEC61000 - 4 - 4（电快速瞬变脉冲群，EFT）：40 A（5/50 ns）；IEC61000 - 4 - 5（浪涌）：10 A（8/20 μs）
商品特性
- 典型电容超低，为1 pF（每个二极管0.5 pF）
- 钳位电压低
- 无铅（符合RoHS标准）封装
应用领域
- 适用于无叠加直流电压的低射频信号电平，如GPS、WLAN、蓝牙
- 适用于高射频信号电平或有叠加直流电压的低射频信号电平，如HDMI、S - ATA、吉比特以太网
