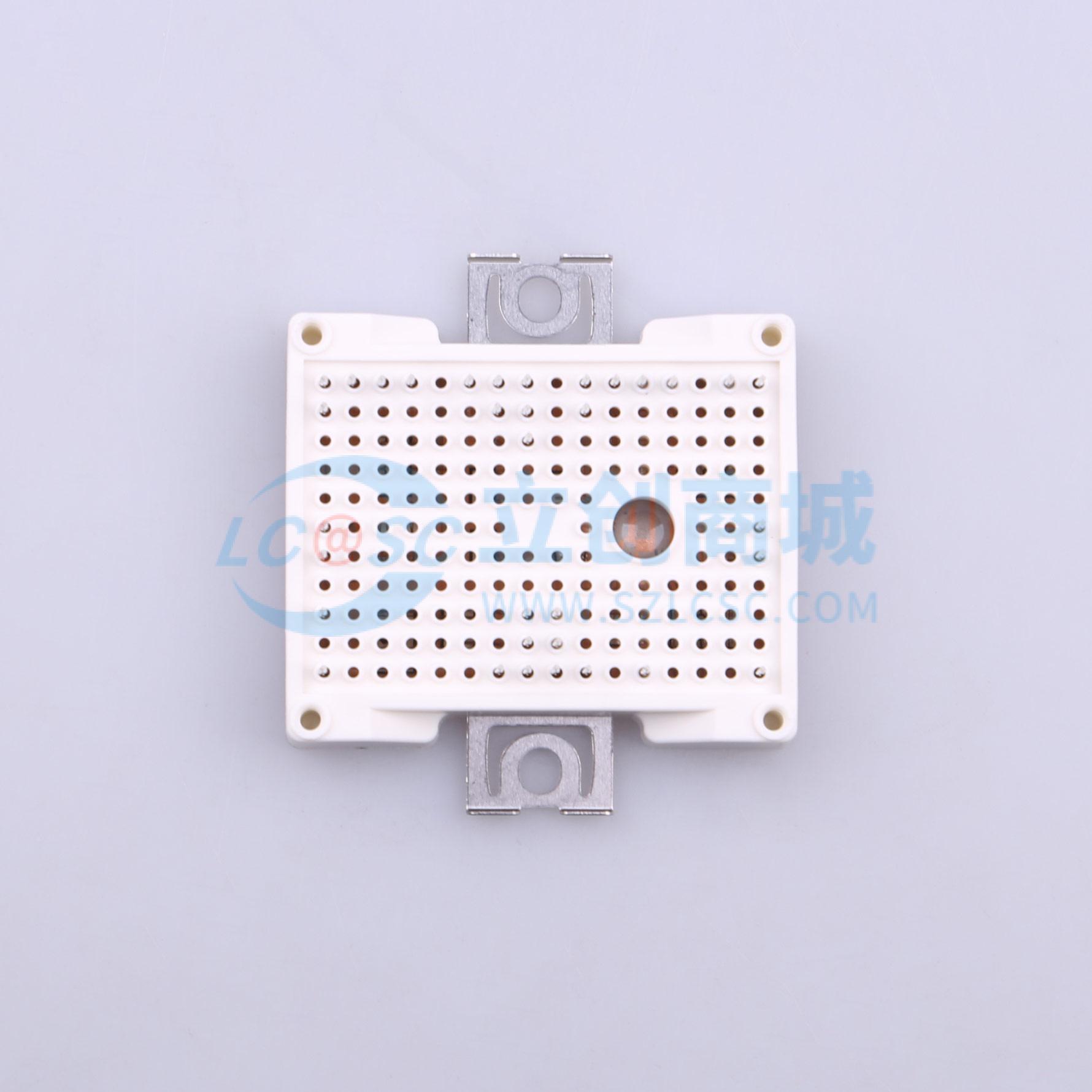

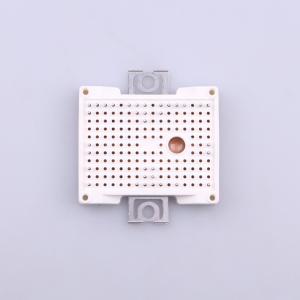

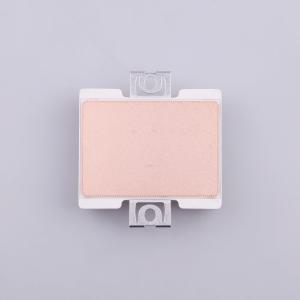

F3L100R07W2E3_B11
采用Trench/Fieldstop IGBT3和Emitter Controlled 3二极管及PressFIT/NTC的EasyPACK IGBT模块，具备高阻断电压、低电感、低开关损耗和低VcEsat等特性
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- F3L100R07W2E3_B11
- 商品编号
- C535223
- 包装方式
- 托盘
- 商品毛重
- 41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 117A；100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 1.6V；1.45V；1.7V | |
| 栅极阈值电压(Vge(th)) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.2nF | |
| 反向传输电容(Cres) | 190pF | |
| 开启延迟时间(Td(on)) | 50ns；60ns | |
| 关断延迟时间(Td(off)) | 270ns；260ns；50ns | |
| 导通损耗(Eon) | 950uJ；850uJ；550uJ | |
| 关断损耗(Eoff) | 3.5mJ；3.35mJ；2.5mJ | |
| 工作温度 | -40℃~+150℃ |
