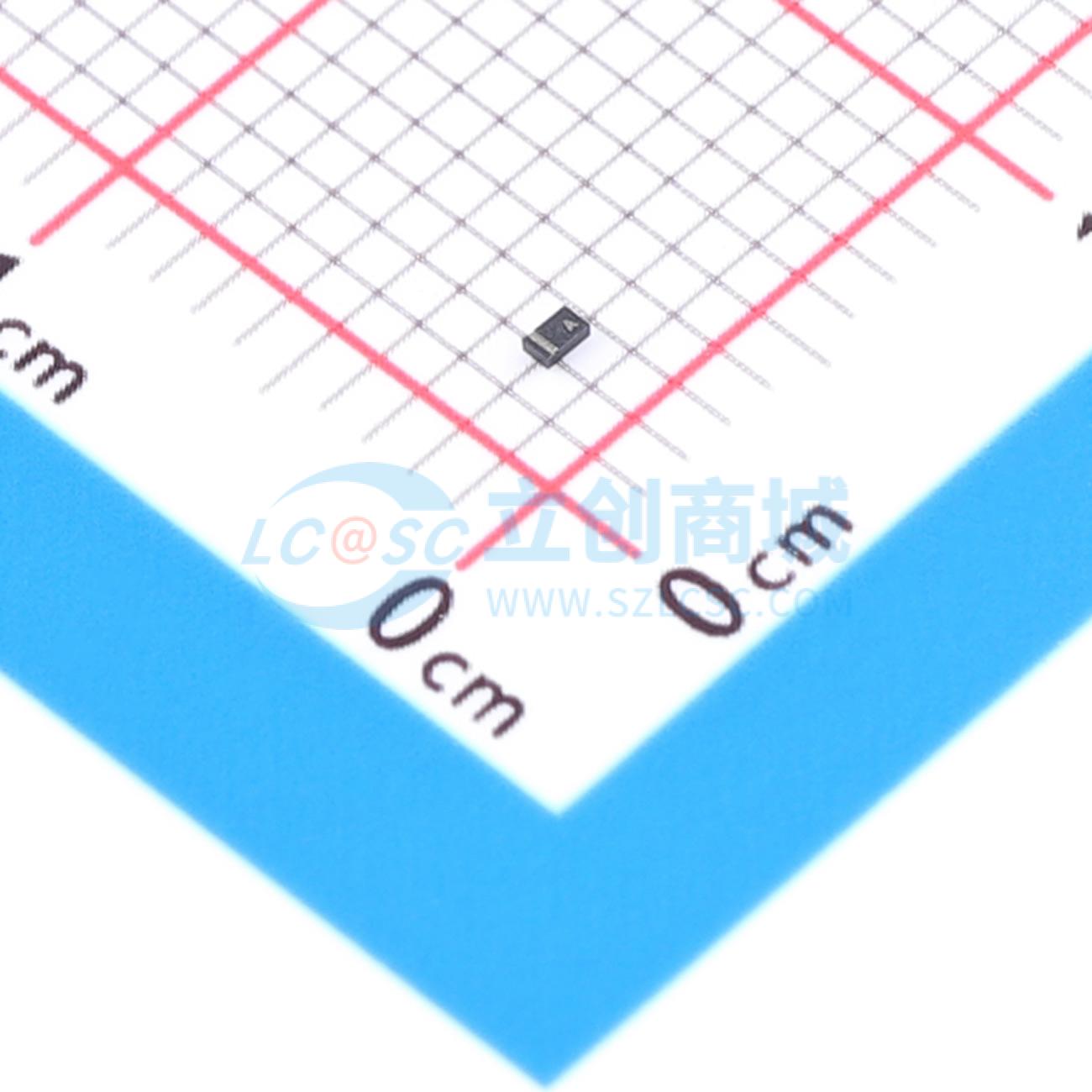

温馨提醒：图片仅供参考，商品以实物为准
ESD207-B1-02EL E6327
ESD207-B1-02EL E6327
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD207-B1-02EL E6327
- 商品编号
- C535177
- 商品封装
- TSLP-2-19
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.1V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 65W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 14pF |
商品特性
- 对一条数据/V_bus 线路进行超过标准的静电放电（ESD）/瞬态/浪涌保护
- IEC61000-4-2（ESD）：±30 kV（空气/接触放电）
- IEC61000-4-4（电快速瞬变脉冲群，EFT）：±50 A（5/50 ns）
- IEC61000-4-5（浪涌）：±8 A（8/20 μs）
- 双向、对称工作电压高达 V_RWM = ± 3.3 V
- 中等电容：C_L = 14 pF（典型值）
- 超低钳位电压 V_cL = 7 V（典型值）@ I_PP = 16 A（传输线脉冲，TLP）
- 超低动态电阻 R_DYN = 0.13 Ω（典型值）
- 无铅（符合 RoHS 标准）且无卤封装
应用领域
- 音频线路、扬声器、耳机、麦克风保护
- 人机接口设备（键盘、触摸板、按钮）
