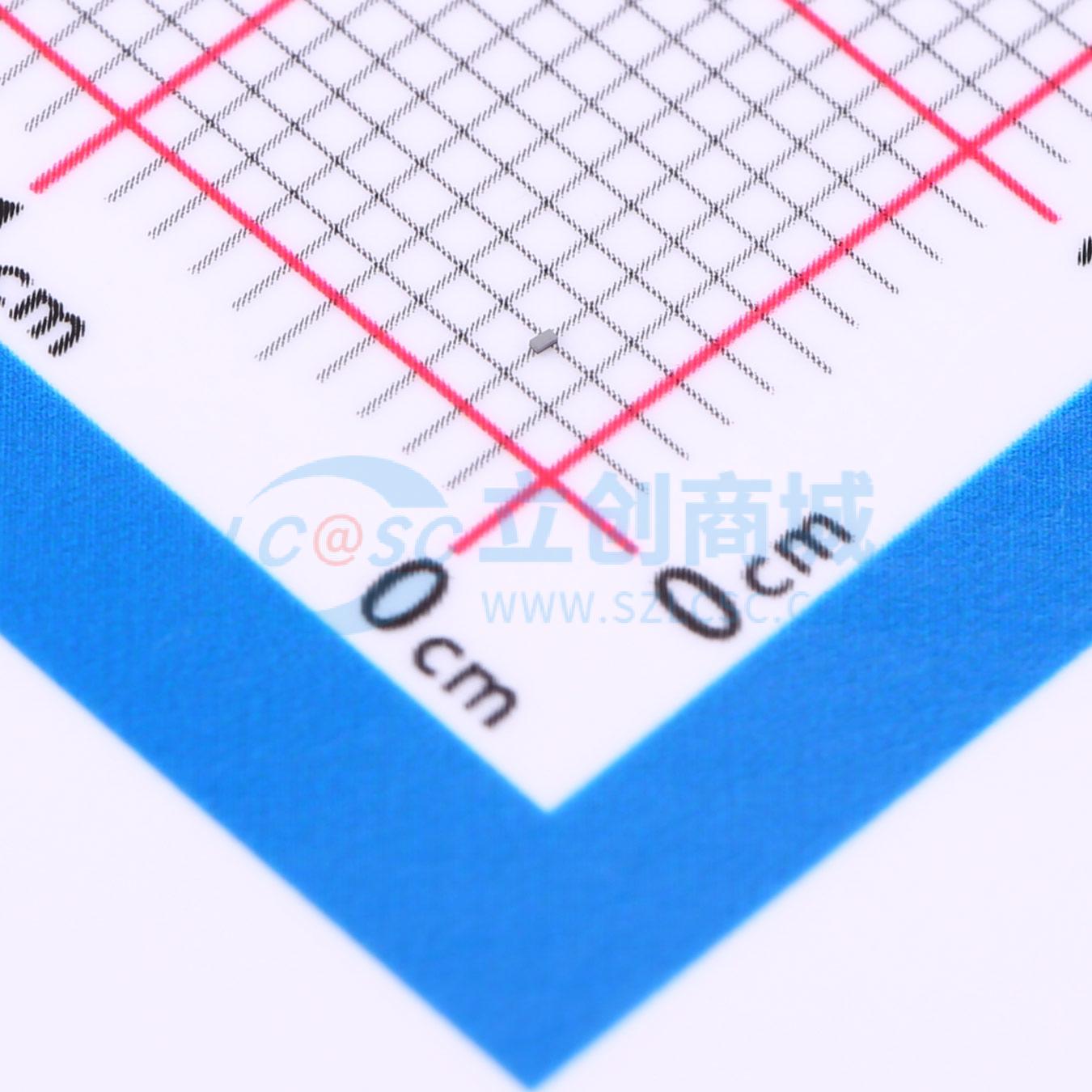

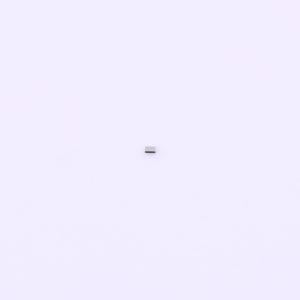

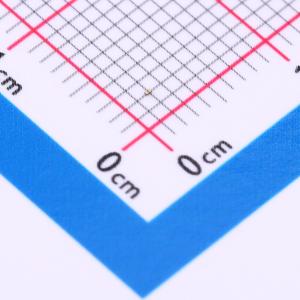

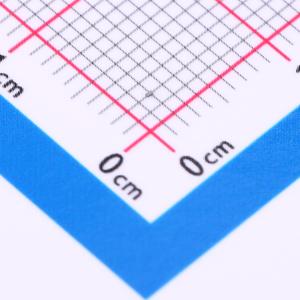

温馨提醒：图片仅供参考，商品以实物为准
ESD242-B1-W01005 E6327
双向瞬态电压抑制器，3.3V，6pF，01005封装，符合RoHS和无卤标准
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：ESD/瞬态保护符合: IEC61000-4-2 (ESD)：±18 kV（空气/接触放电）。 IEC61000-4-4 (EFT)：±2 kV / ±40 A（5/50 ns）。 IEC61000-4-5 (浪涌)：±4.5 A（8/20 μs）。应用：音频、耳机中的IC/ASIC
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD242-B1-W01005 E6327
- 商品编号
- C535190
- 商品封装
- WLL-2-2
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品特性
- 静电放电（ESD）/瞬态保护符合以下标准：
- IEC61000-4-2（ESD）：±18 kV（空气/接触放电）
- IEC61000-4-4（电快速瞬变脉冲群，EFT）：±2 kV / ±40 A（5/50 ns）
- IEC61000-4-5（浪涌）：±4.5 A（8/20 μs）
- 双向工作电压最高可达：VRWM = ±3.3 V
- 线路电容：在 f = 1 MHz 时，CL = 6 pF（典型值）
- 钳位电压：在 ITLP = 16 A 且 RDYN = 0.09 Ω（典型值）时，VCL = 6 V（典型值）
- 极低反向电流：IR < 1 nA（典型值）
- 小尺寸贴片封装 01005，低外形尺寸（0.43 mm x 0.23 mm x 0.15 mm）
- 双向对称的电流-电压（I/V）特性，便于优化设计和组装
应用领域
- 音频、耳机中的集成电路（IC）/专用集成电路（ASIC）
- 人机数字接口、按键、通用输入输出（GPIO）
