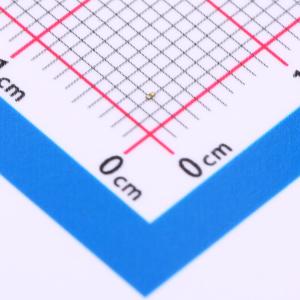

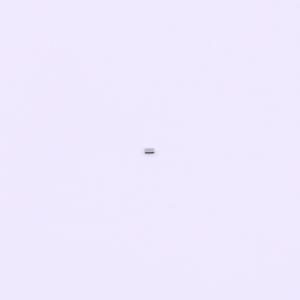

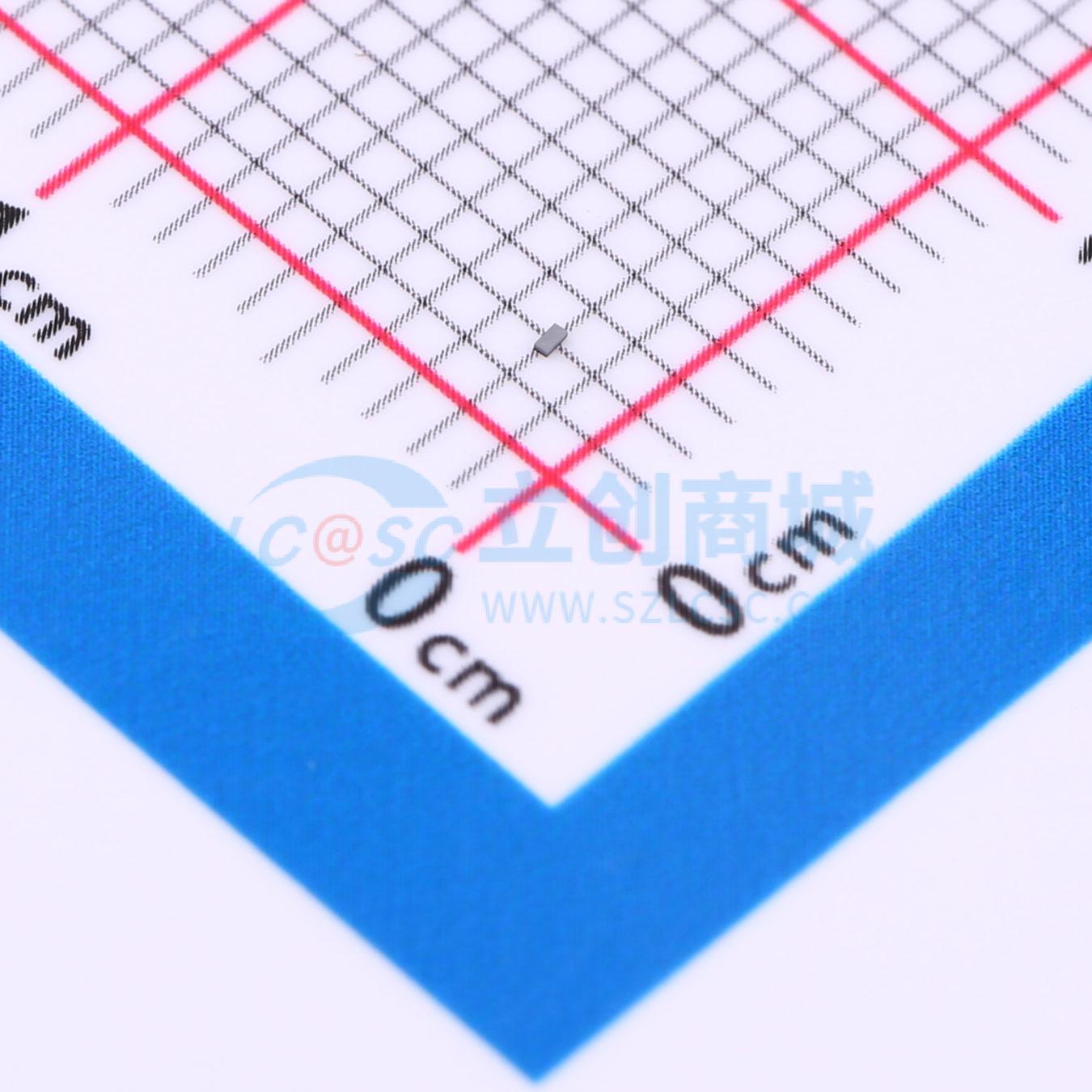

温馨提醒：图片仅供参考，商品以实物为准
ESD132-B1-W0201 E6327
ESD132-B1-W0201 E6327
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD132-B1-W0201 E6327
- 商品编号
- C535164
- 商品封装
- WLL-2-3
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 63W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.45pF |
商品概述
这款英飞凌瞬态电压抑制器（TVS）器件具有双向对称的 I / V 特性，便于优化设计和组装。
商品特性
- 符合以下标准的 ESD / 瞬态保护：
- IEC61000 - 4 - 2（ESD）：±30 kV（空气放电）/ ±30 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：±4 kV / ±80 A（5/50 ns）
- IEC61000 - 4 - 5（浪涌）：±9 A（8/20 μs）
- 双向最大工作电压：VWM = ±5.5 V
- 线路电容：f = 1 MHz 时，CL = 0.45 pF
- 钳位电压：ITLP = 16 A 且 Rdyn = 0.2 Ω 时，Vcl = 7 V
- 极低漏电流：IL = 100 nA（最大值）
- 小尺寸 SMD 0201 封装，薄型设计（0.58x0.28x0.15 mm³）
应用领域
- USB 3.0 / 3.1 / 3.2 Gen 1
- DVI、HDMI、Display Port
- 以太网
