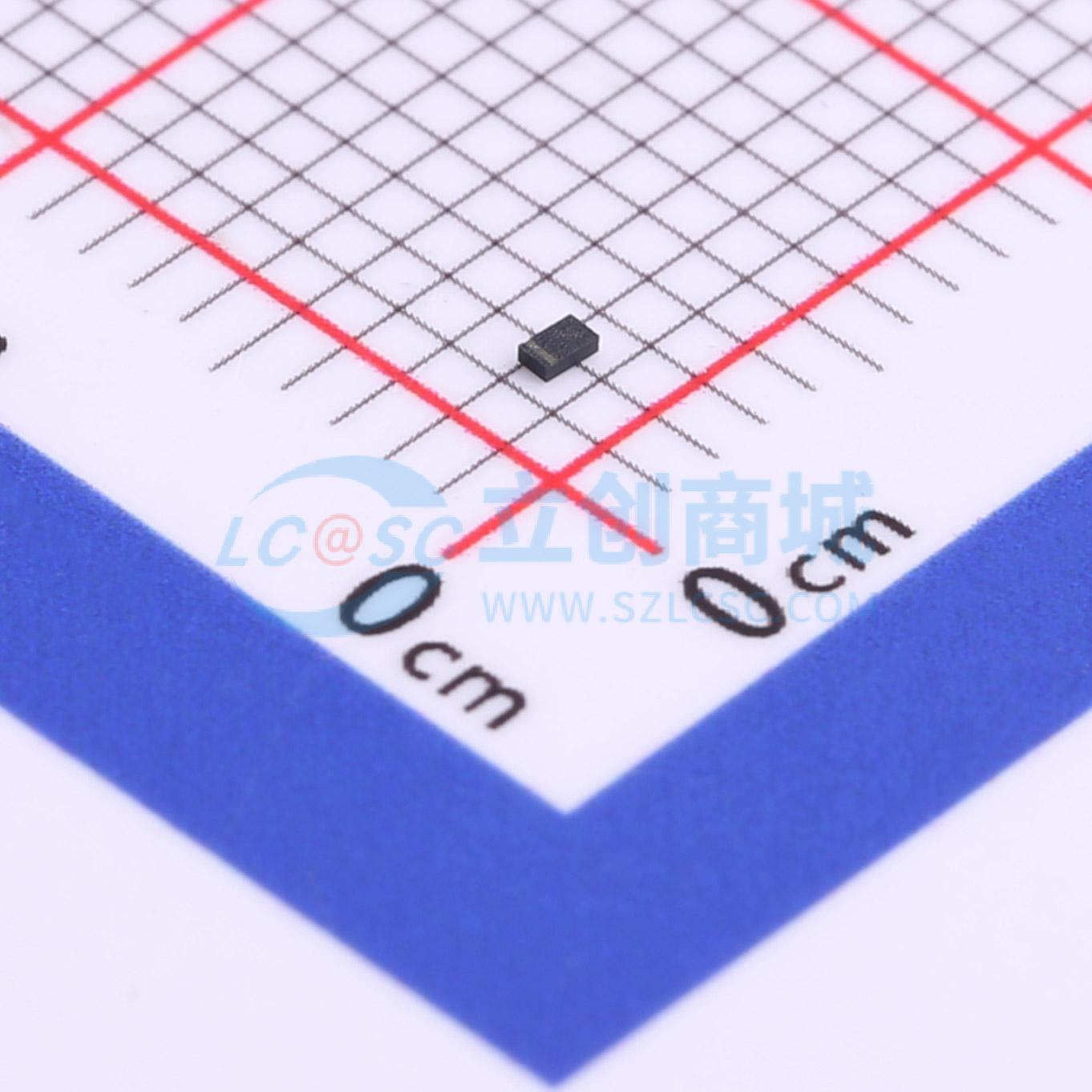

ESD105-B1-02EL E6327实物图

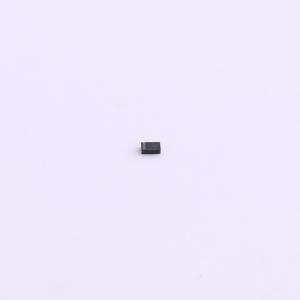

  • ESD105-B1-02EL E6327商品缩略图
  • ESD105-B1-02EL E6327商品缩略图
  • ESD105-B1-02EL E6327商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ESD105-B1-02EL E6327

双向ESD 5.5V截止 峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
特性：ESD/瞬态保护的信号线超过标准。 IEC61000-4-2 (ESD)：±30 kV 空气 / ±25 kV 接触放电。 IEC61000-4-4 (EFT)：±50 A (5/50 ns)。应用：USB 3.0、10/100/1000 以太网、Firewire、DVI、HDMI、S-ATA、Display Ports
品牌名称
Infineon(英飞凌)
商品型号
ESD105-B1-02EL E6327
商品编号
C535148
商品封装
TSLP-2-20​
包装方式
编带
商品毛重
0.01克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5.5V
钳位电压14V
峰值脉冲电流(Ipp)5A@8/20us
峰值脉冲功率(Ppp)70W@8/20us
属性参数值
反向电流(Ir)20nA
通道数单路
工作温度-55℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容0.3pF

商品特性

  • 超出标准的信号线静电放电（ESD）/瞬态保护
  • IEC61000-4-2（ESD）：空气放电 ±30 kV/接触放电 ±25 kV
  • IEC61000-4-4（电快速瞬变脉冲群，EFT）：±50 A（5/50 ns）
  • IEC61000-4-5（浪涌）：±5 A（8/20 μs）
  • 超小外形尺寸的单线二极管，封装尺寸低至 0.62 x 0.32 x 0.31 mm²（0201）
  • 双向、对称工作电压高达：VRWM = ±5.5 V
  • 低电容 CL = 0.3 pF（典型值）
  • 极低的钳位电压、低动态电阻：RDYN = 0.36 Ω（典型值）
  • 无铅封装（符合 RoHS 标准）和无卤封装

应用领域

  • USB 3.0、10/100/1000 以太网、火线、DVI、HDMI、S-ATA、Display Ports
  • 移动 HDMI 链路、移动显示数字接口（MDDI）、移动行业处理器接口（MIPI）、单电线协议（SWP）、近场通信（NFC）
