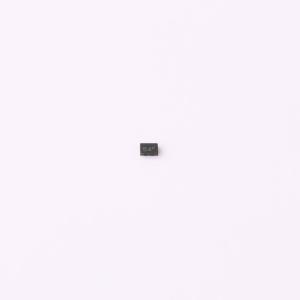

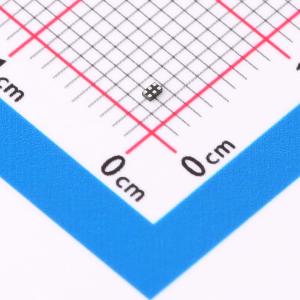

BGA 5M1BN6 E6327XTSA1
18dB高增益低噪声放大器，适用于LTE中频段
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BGA5M1BN6是一款适用于LTE的前端低噪声放大器，覆盖1805 MHz到2200 MHz的频段。该放大器提供19.3 dB的增益和0.65 dB的噪声系数，工作电流为9.5 mA。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGA 5M1BN6 E6327XTSA1
- 商品编号
- C534161
- 商品封装
- TSNP-6
- 包装方式
- 编带
- 商品毛重
- 0.006389克(g)
商品参数
参数完善中
商品概述
BGA5M1BN6是一款用于LTE的前端低噪声放大器，覆盖1805 MHz至2200 MHz的宽频率范围。在第4章所述的应用配置中，该低噪声放大器（LNA）在9.5 mA的电流消耗下可提供19.3 dB的增益和0.65 dB的噪声系数。在旁路模式下，LNA的插入损耗为4.7 dB。BGA5M1BN6基于B9HF硅锗技术，工作电源电压范围为1.5V至3.6V。该器件具有单线双态控制功能（旁路模式和高增益模式），通过关断VCC可启用关断状态。
商品特性
- 工作频率：1805 - 2200 MHz
- 插入功率增益：19.3 dB
- 旁路模式下的插入损耗：4.7 dB
- 低噪声系数：0.65 dB
- 低电流消耗：9.5 mA
- 多态控制：旁路模式和高增益模式
- 超小型TSNP - 6 - 10无引脚封装
- RF输出内部匹配至50欧姆
- 外部元件数量少
- 电源电压：1.5V至3.6V
- B9HF硅锗技术
- 无铅（符合RoHS标准）封装
应用领域
使用该低噪声放大器可显著提高LTE数据速率。集成的旁路功能可增加整个系统的动态范围，并使RF前端更具灵活性。在高增益模式下，LNA可提供最佳的噪声系数，即使在LTE小区边缘也能确保高数据速率。在靠近基站时，可激活旁路模式以降低电流消耗。
