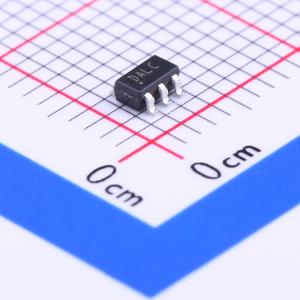

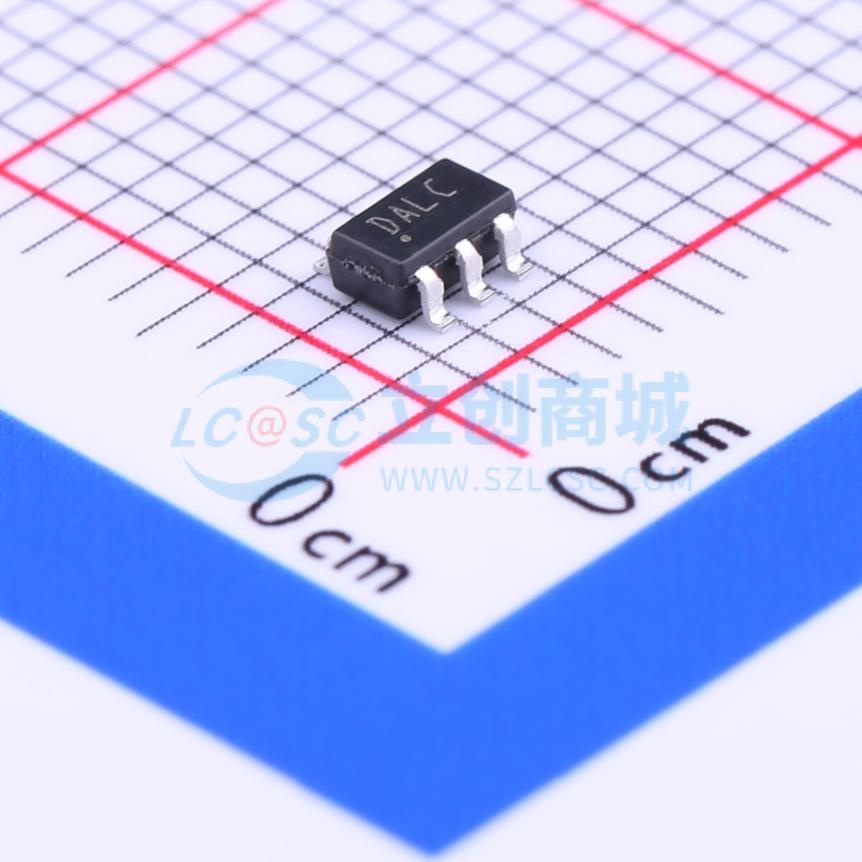

DALC208SC6
ESD 9V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容二极管阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- DALC208SC6
- 商品编号
- C54343
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
DALC208SC6二极管阵列旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）或其他瞬态现象引起的过电压影响。它是一种轨到轨保护器件，也适用于抑制敏感逻辑输入上的过冲和下冲。 DALC208SC6的低电容可防止出现明显的信号失真。
商品特性
- 保护4条线路
- 峰值反向电压：每个二极管VRRM = 9 V
- 每个二极管电容极低：C < 5 pF
- 漏电流极低：IR < 1 μA
- 与分立解决方案相比，具有成本效益
- ESD抑制效率高
- 由于电容极低，不会出现明显的信号失真
- 单片集成提供高可靠性
- 与分立解决方案相比，占用的PCB面积更小
- 符合IEC61000 - 4 - 2 4级标准
- 符合MIL STD 883G - 方法3015 - 7：3类，人体模型
应用领域
-敏感逻辑输入保护-基于微处理器的设备-音频/视频输入-便携式电子设备-网络-ISDN设备-USB接口
