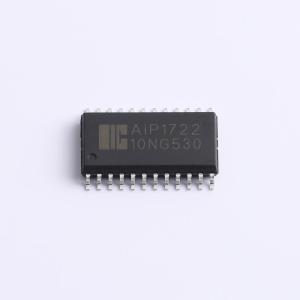

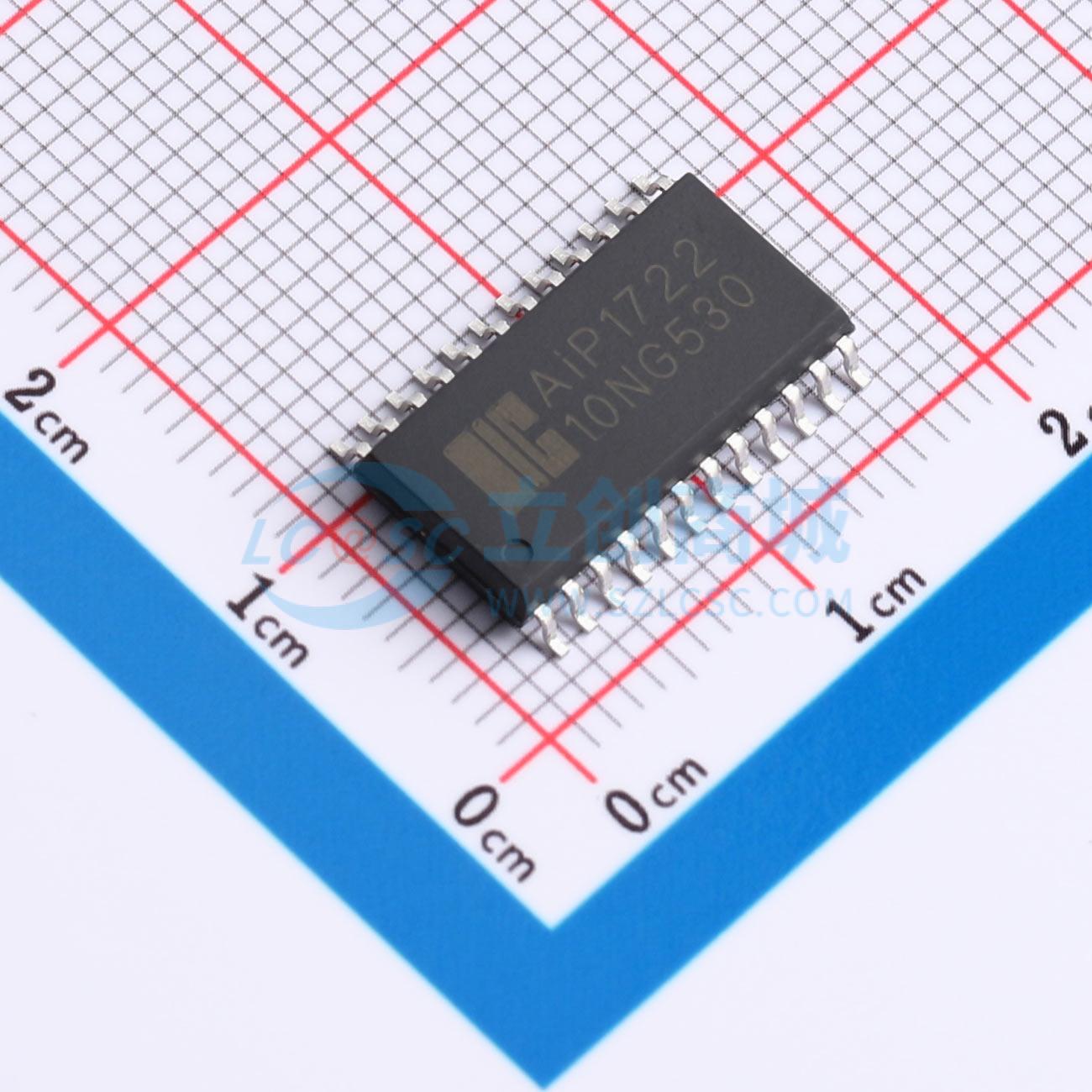

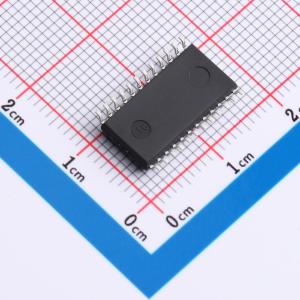

AiP1722SA24.TB

低功耗CMOS工艺的LCD驱动控制专用电路，集成多种电路，兼容LED驱动IC指令集，支持PWM背光驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 15列4行带背光驱动的LCD驱动控制电路
品牌名称: I-CORE(中微爱芯)
商品型号: AiP1722SA24.TB
商品编号: C52208606
商品封装: SOP-24
包装方式: 管装
商品毛重: 1.097833克(g)

商品参数

商品概述

AiP1722 是一款专用于 LCD 驱动控制的集成电路，内部集成了 MCU 数字接口、数据锁存器、LCD 驱动以及幻彩背光驱动等电路。该产品性能优良，质量可靠，其指令集与现有 LED 驱动 IC 完全兼容，无需修改解码板底层指令。现有的支持 LED 显示的解码板可直接外接 LCD 显示前面板。同时，该电路支持 PWM 背光驱动功能，主要应用于需要扩展背光功能的段码式 LCD 显示场合。

商品特性

采用低功耗 CMOS 工艺
显示模式：4×15 LCD 驱动
3 路 LED 驱动，具有 64 级 PWM，可用于 LCD 幻彩背光驱动
1/2 或 1/3 LCD 驱动偏压可选
LCD 工作电压可调，用于调节 LCD 屏的亮度
串行接口：CLK、STB、DIN
振荡方式：内置 RC 振荡（典型振荡频率为 128KHz ± 5%）
内置上电复位电路
封装形式：SOP24

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	15段
	工作电压	2.7V~5.5V
	接口类型	3线串行接口
	占空比	-
	工作电流	-
	偏压	1/3,1/2

	属性	参数值
	工作温度	-40℃~+105℃
	显示配置(位)	4x15 bit
	频率	128kHz
	静态电流	-
	耗散功率(Pd)	-
	功能特性	内置振荡器
