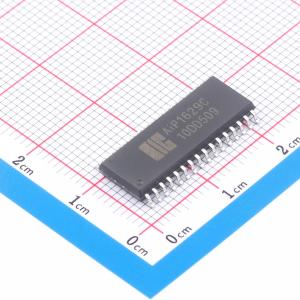

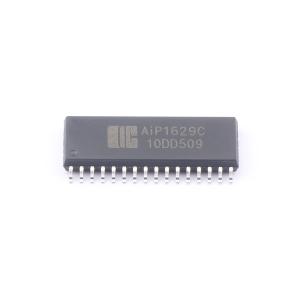

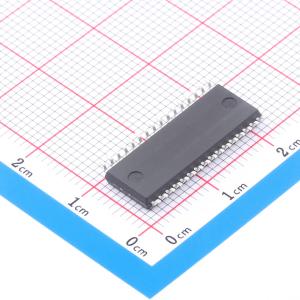

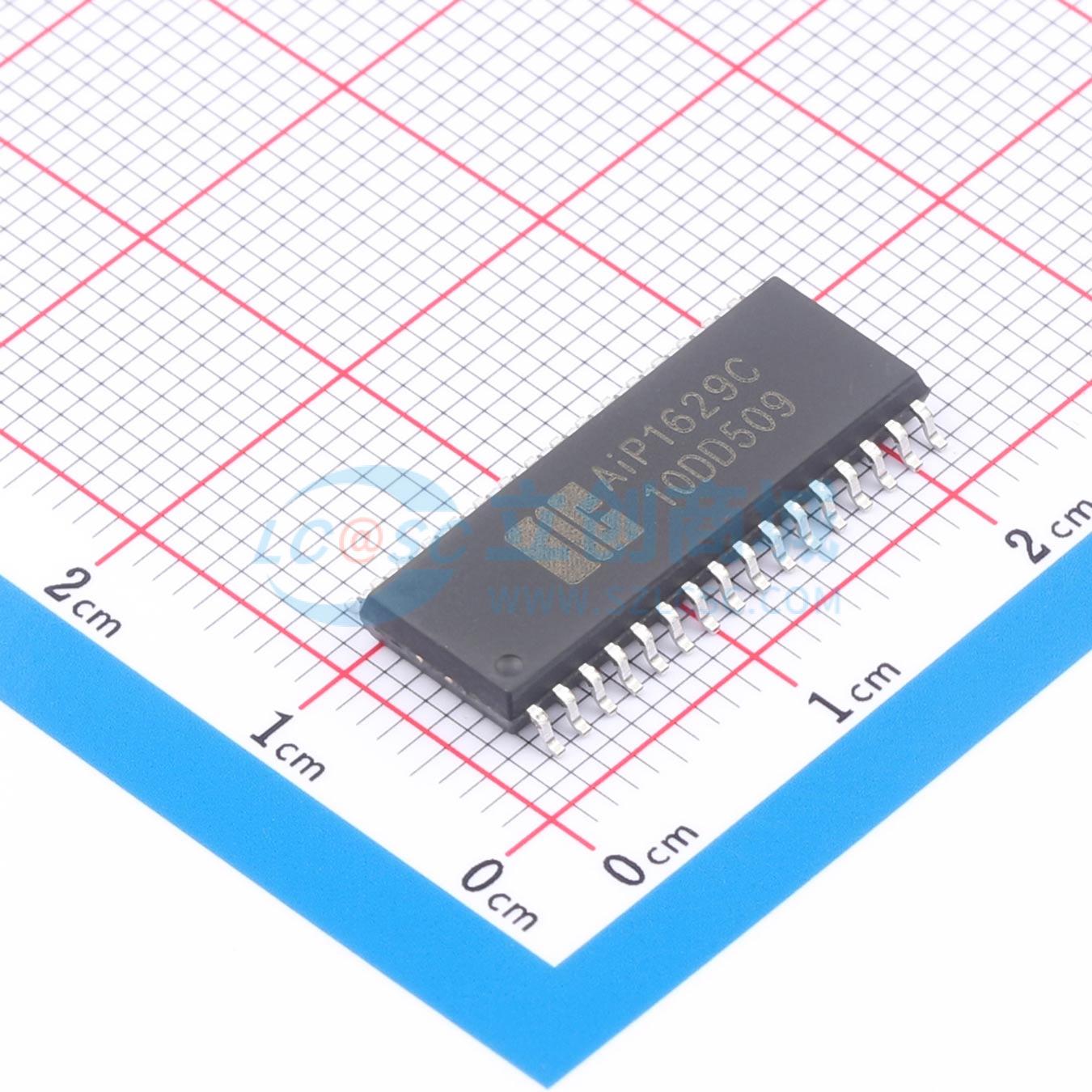

AiP1629CSA32.TB
3线串口共阴极带键盘扫描的LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3线串口共阴极12段8位/8×4位键盘扫描LED驱动控制专用电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1629CSA32.TB
- 商品编号
- C52208671
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
AiP1629C是一款3线串口共阴极15段8位带8×1位键盘扫描的LED驱动控制专用电路，内置键盘扫描接口、MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。
商品特性
- 显示模式15段8位
- 内置显示RAM
- 8×1扫描按键矩阵
- 显示辉度软件可调
- 三线串行接口（CLK，STB，DIO）
- 内置RC振荡
- 封装形式：SOP32、LQFP32
应用领域
- 家电产品
