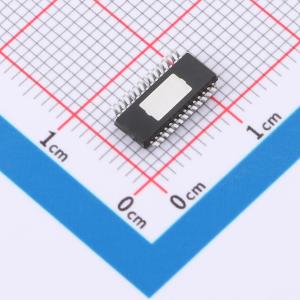

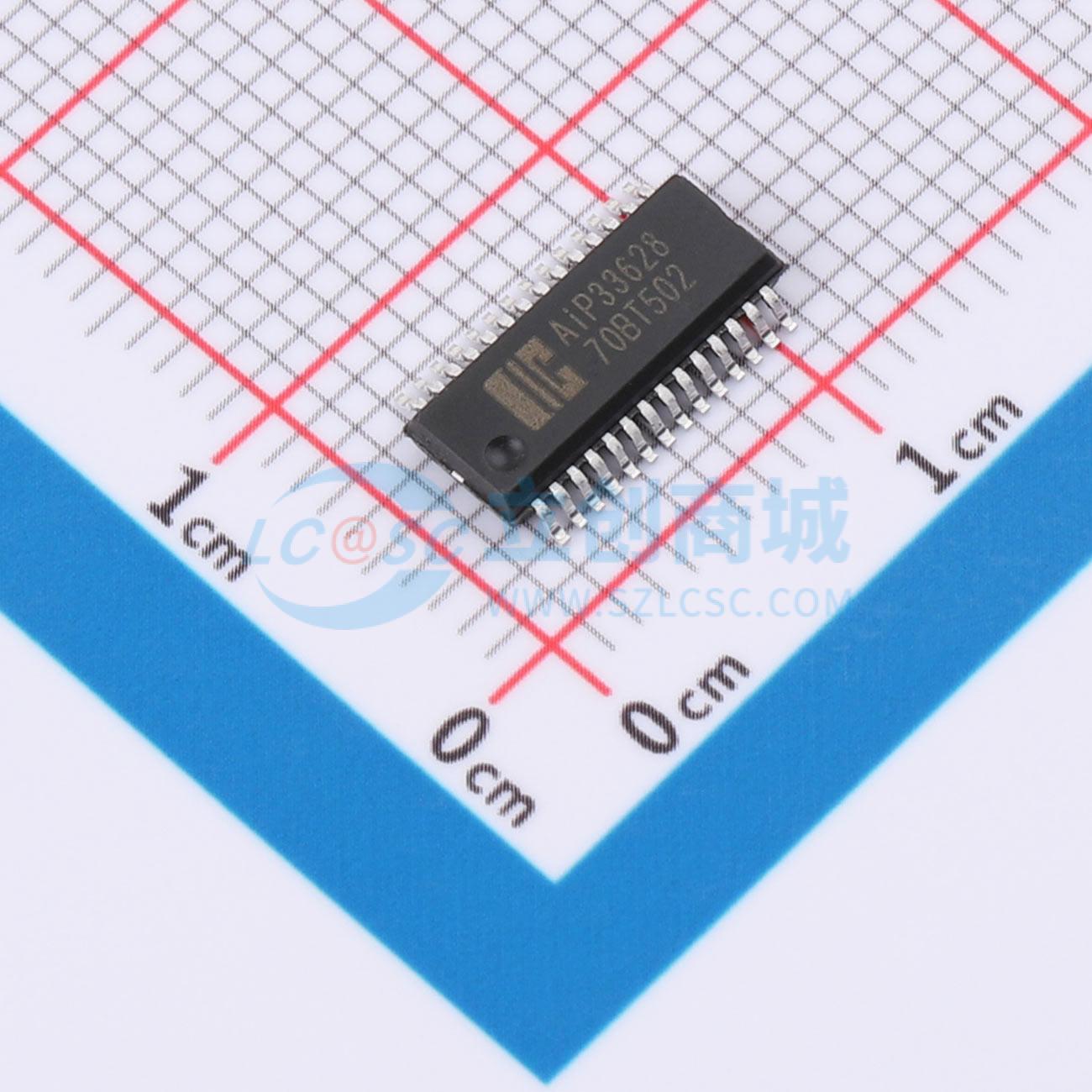

AiP33628VE28.TB
AiP33628VE28.TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线串口共阳极16段8位恒流LED驱动控制电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP33628VE28.TB
- 商品编号
- C52208676
- 商品封装
- ESSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.5958克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | - | |
| 输出电流 | 48.48mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 2% |
商品概述
AiP33628是一款8×16共阳极恒流LED驱动控制器电路。该电路提供8通道阳极公共端输出和16通道阴极恒流输出，最多可驱动8×16=128颗LED点阵。可应用于各种形式的单色、彩色LED显示面板系统。
商品特性
- 工作电压范围：3.0V~5.5V
- 提供8通道阳极LED驱动，可同时驱动32颗处于最大电流下的LED
- 提供16路阴极LED恒流驱动，最大输出电流为40mA
- 提供消影功能
- 采用2线串行通信接口
- 提供16级可调恒定电流
- 封装形式：SOP28/SSOP28/QFN28/ESSOP28
