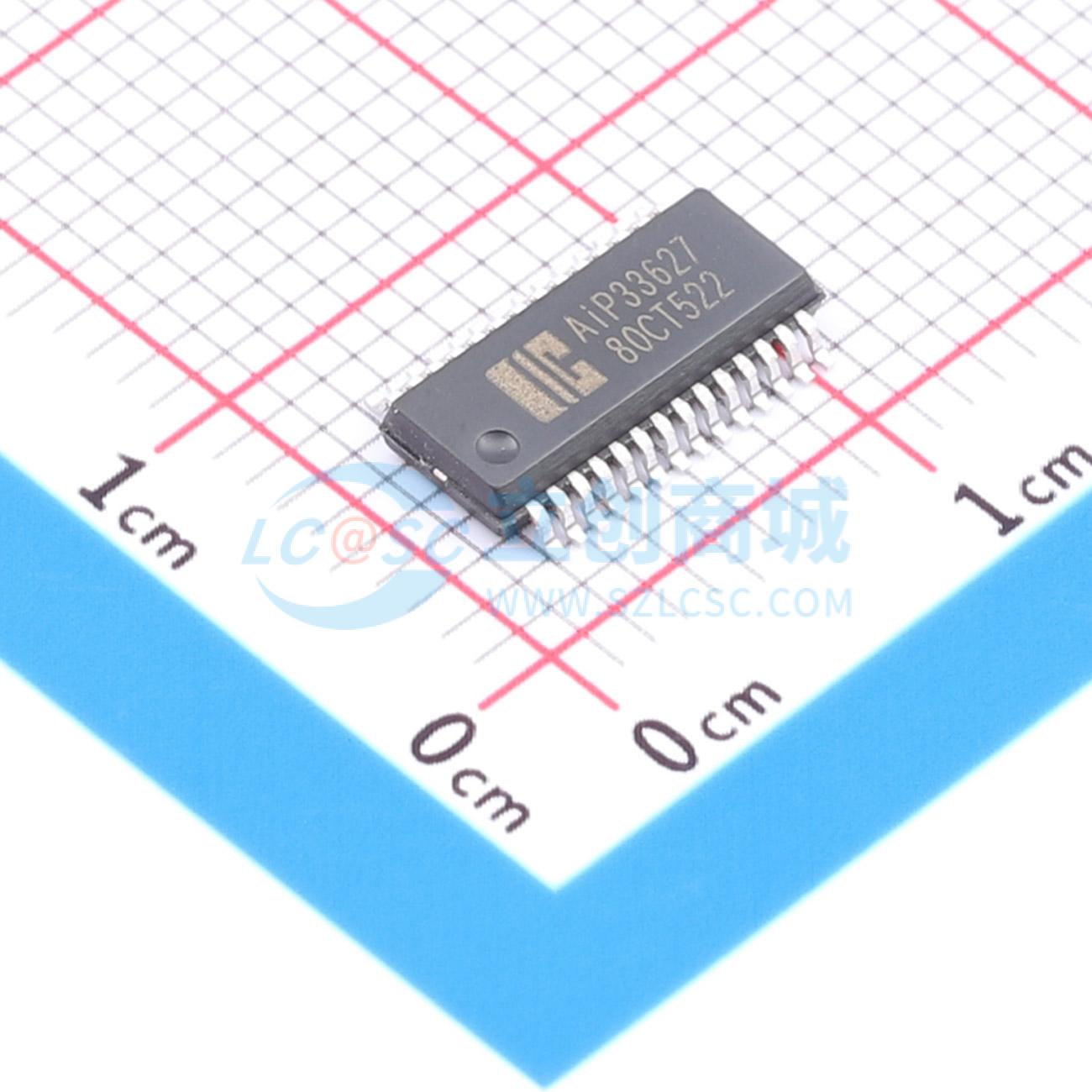

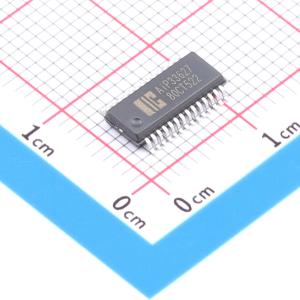

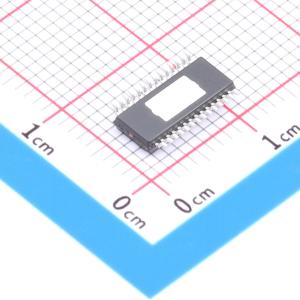

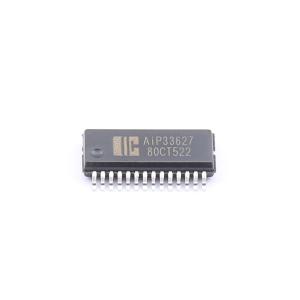

AiP33627VE28.TR

IIC接口共阴极15段9位恒流LED驱动控制电路，可对单点进行PWM亮度调节，指令集兼容传统恒压型LED产品

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: IIC接口共阴极15段9位恒流LED驱动控制电路
品牌名称: I-CORE(中微爱芯)
商品型号: AiP33627VE28.TR
商品编号: C52208680
商品封装: ESSOP-28
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

AiP33627是一款点阵型LED驱动控制器，能够以恒流方式驱动共阴极LED点阵。该电路提供9个GRID端口和15个SEG端口，可根据需要驱动多种尺寸的LED面板，并对单点进行256级PWM亮度调节。电路内置IIC通信接口、恒流控制模块、显示数据RAM、振荡器等模块，可直接与主控设备连接，以最少的外围元件实现显示控制。在提供更多显示功能的同时，其指令集兼容传统的恒压型LED产品，便于软件工程师快速移植程序，缩短方案开发周期。

商品特性

驱动点阵大小：最大9GRID×15 SEG，共阴极LED点阵，GRID数可选
指令集兼容传统恒压型LED产品，便于程序快速移植，缩短方案开发周期
整体亮度调节：可通过软件控制，选择使用内部参考源设置恒流大小（默认模式），软件可调节全局恒流大小，实现全局64阶恒流控制
单点亮度调节：每点支持256级PWM形式的亮度调节
内置显示数据存储器（DDRAM）
通信接口：IIC接口
内置时钟模块
内置上电复位模块
内置睡眠模式，实现低功耗待机
内置消隐功能
工作电压：2.7V~5.5V
封装形式：ESSOP28、SOP28、QFN28

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	-
	通道数	15
	输出电压	-
	输出电流	30mA

	属性	参数值
	调光	PWM
	功能特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-
