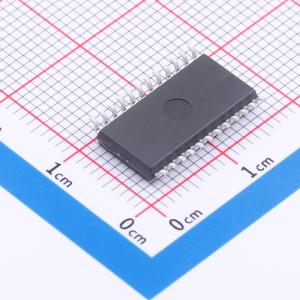

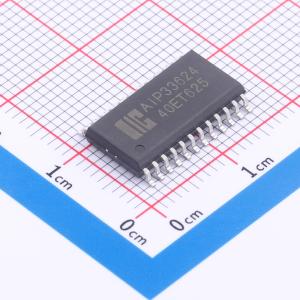

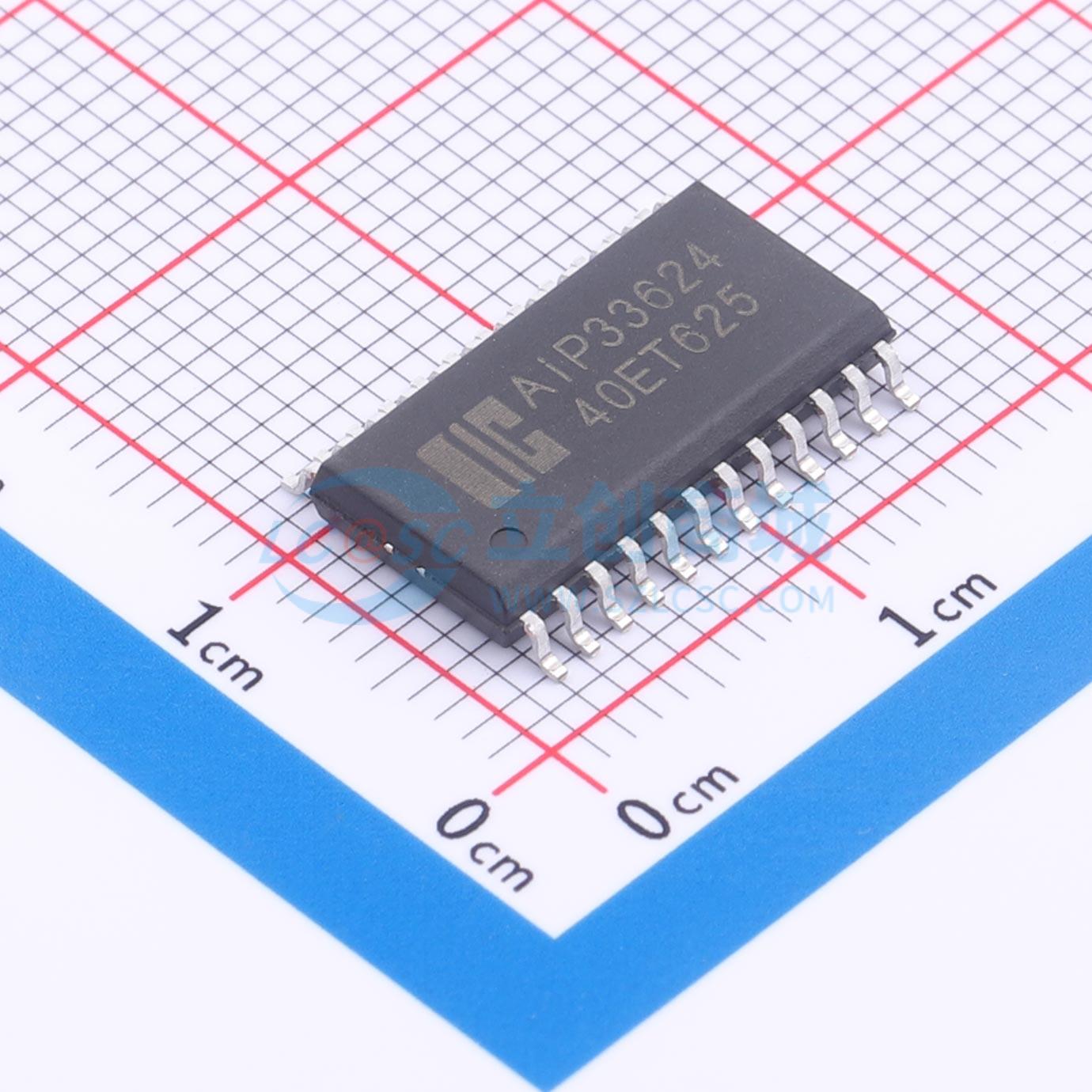

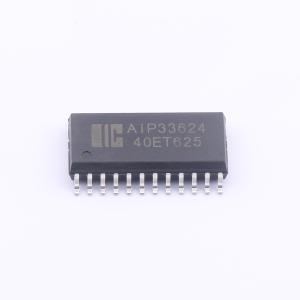

AiP33624SA24.TB
2线串口共阴极10段8位恒流LED驱动控制电路，支持辉度调节和消隐功能，指令集兼容传统恒压型LED产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线串口共阴极10段8位恒流LED驱动控制电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP33624SA24.TB
- 商品编号
- C52208675
- 商品封装
- SOP-24
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | 10 | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
该芯片是一款8×10点阵恒流LED驱动芯片。每颗LED都可以通过8位数据控制输出有效时间占空比，从而对每个LED单独进行256级辉度调节。芯片集成MCU接口，可以通过类IIC通信协议的两线串行接口受主控IC控制。芯片集成LED消隐功能，可有效避免拖影等异常显示问题发生。在提供更多显示功能的情况下，其指令集可兼容传统恒压型LED产品，方便软件工程师进行程序快速移植，缩短方案开发周期。
商品特性
- 典型工作电压4.5~5.5V
- 8路共阴极LED点阵驱动
- 10路阳极恒流驱动，最大输出电流30mA
- 支持最大8×10矩阵扫描，共80颗LED
- 指令集兼容传统恒压型LED产品，方便程序快速移植，缩短方案开发周期
- 单点调节，每点支持256级辉度调节
- 整体调节，整个点阵同步的32级恒流调节
- 两线串行接口
- 内置RC振荡
- 内置上电复位电路
- 内置低电压复位电路
- 内置消隐电路
- 封装形式：SOP24/SSOP24/ESSOP24/QFN24(4×4)
