温馨提醒：图片仅供参考，商品以实物为准

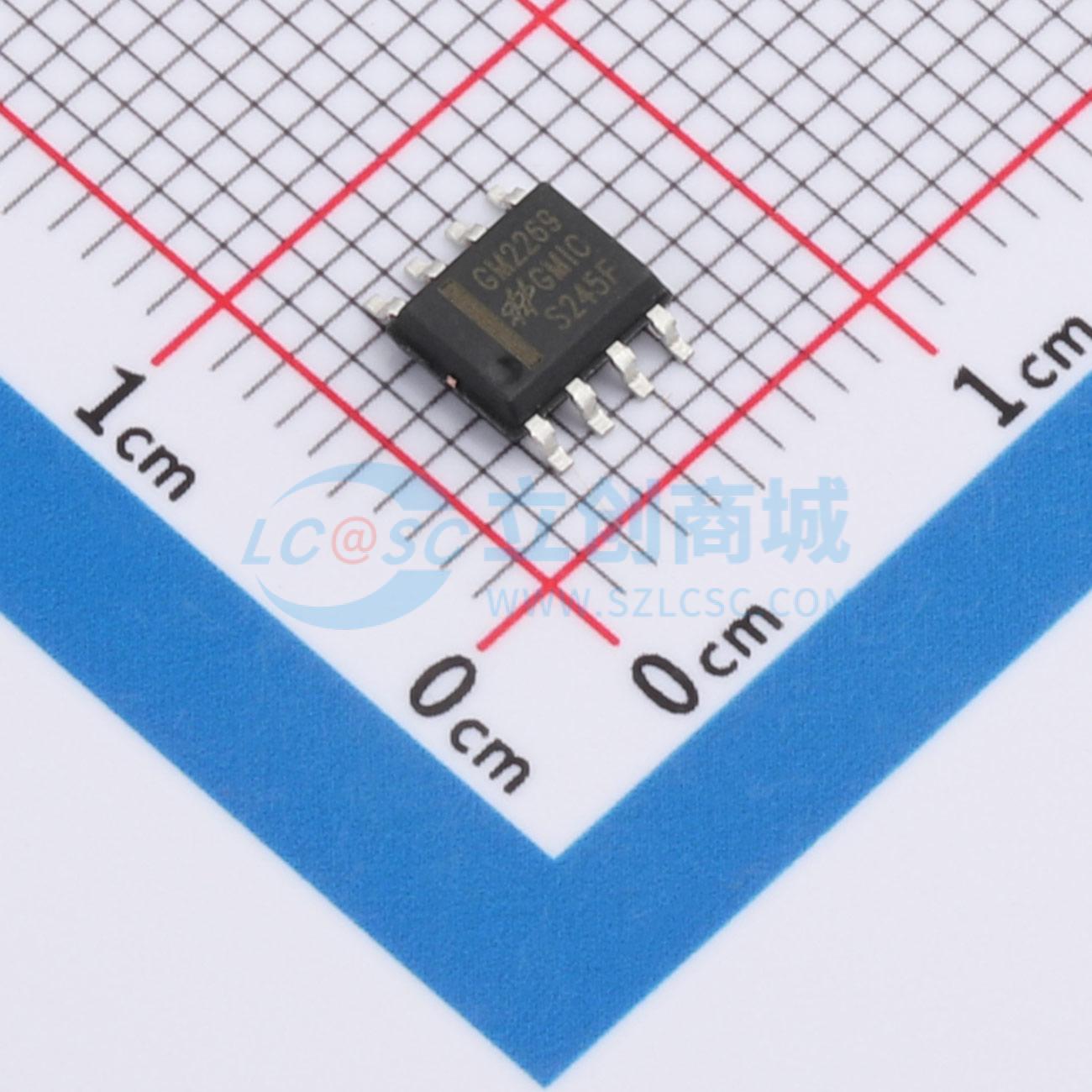

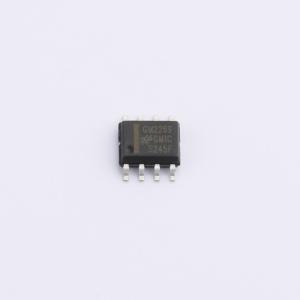

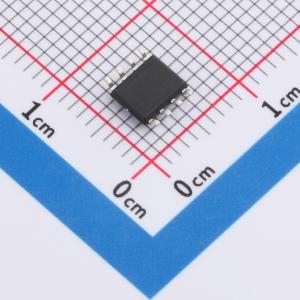

GM2269BS
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~23V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过流保护(OCP)；软启动；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
2269是一款针对中大型离线反激式转换器应用的高性能、高集成度电流模式脉宽调制控制器。在该器件中，脉宽调制开关频率经过内部微调，范围精确。为改善电磁干扰性能，该集成电路集成了频率抖动功能，以降低电源的传导电磁干扰发射。该集成电路还集成了恒定功率限制模块，可在90VAC至264VAC的输入电压范围内实现恒定的输出功率限制。在轻载条件下，绿色模式功能可持续降低开关频率。在空载条件下，电源进入突发模式，提供出色的效率且无音频噪声产生。此绿色模式功能使电源能够满足国际节能要求。2269集成了欠压锁定、VDD过压保护、软启动、外部可编程过温保护、逐周期电流限制、过载保护、引脚悬空保护、RI引脚对地短路保护、栅极钳位、VDD钳位以及前沿消隐等功能。在该器件中，所有保护功能均为自动恢复模式保护。2269提供SOP-8和DIP-8封装。
商品特性
- 内置软启动功能
- 极低启动电流
- 用于节能的频率降低与突发模式控制
- 内置频率抖动功能
- 可编程开关频率
- 内置同步斜坡补偿
- 逐周期电流限制
- 引脚悬空保护
- 采用具有出色静电放电保护能力的高压互补金属氧化物半导体工艺
- 电流模式控制
- 内置前沿消隐
- 恒定功率限制
- 无音频噪声运行
- VDD过压保护与钳位
- VDD欠压锁定
应用领域
- 交流/直流电源适配器
- 开放式开关电源
- 打印电源、扫描仪及电机驱动器
