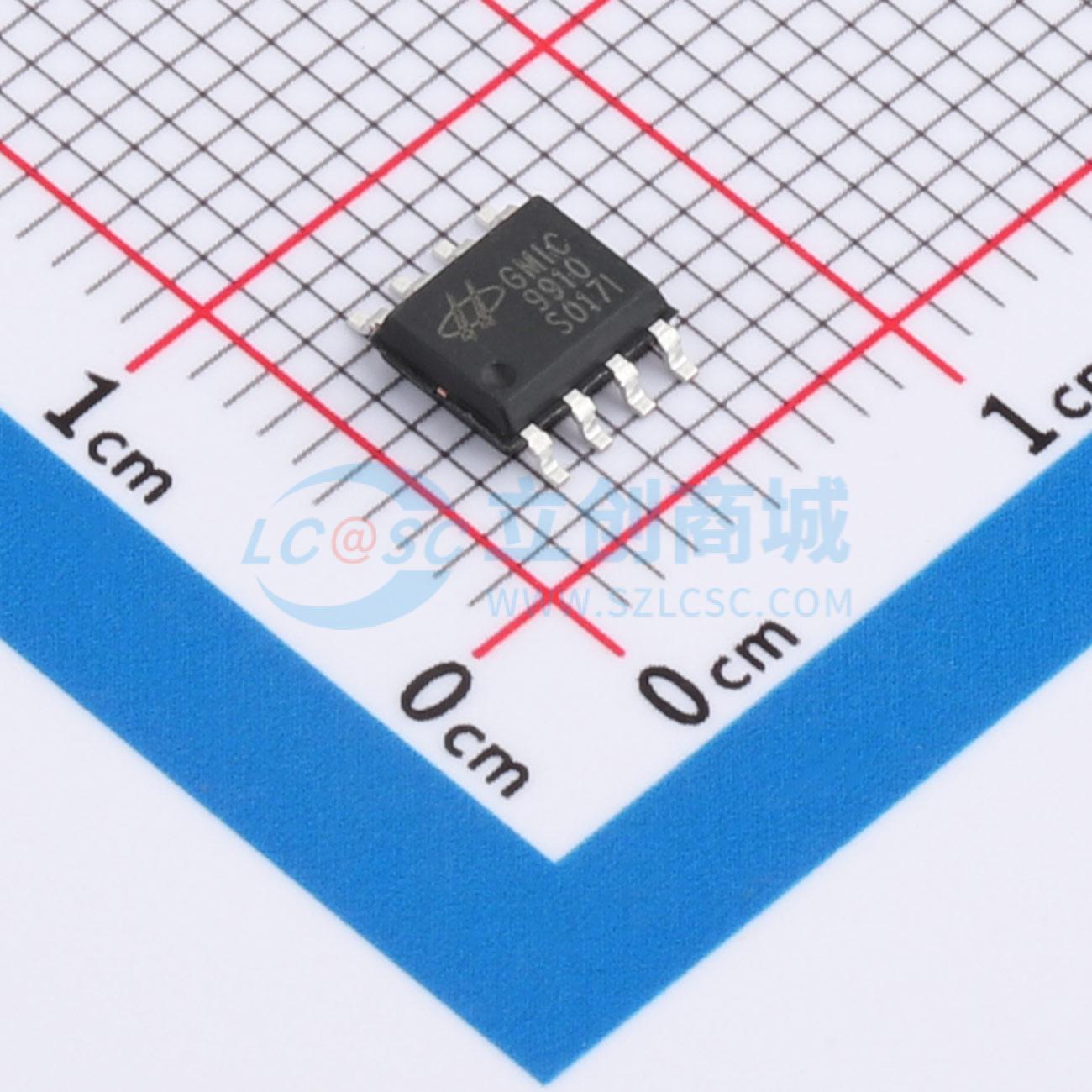

温馨提醒：图片仅供参考，商品以实物为准
HV9910BS
PWM高效LED驱动控制IC，支持恒流驱动和调光功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- HV9910BS
- 商品编号
- C52204779
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | 80kHz~120kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 内置软启动；LED开路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压；升压；反激；降压-升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
HV9910是一款脉宽调制高效率发光二极管驱动器控制集成电路。它支持高效率驱动高亮度发光二极管，输入电压范围为8伏直流至450伏直流。HV9910以高达300千赫的固定开关频率控制外部金属氧化物半导体场效应晶体管。该频率可通过单个电阻进行编程。发光二极管串以恒定电流而非恒定电压驱动，从而提供恒定光输出并增强可靠性。输出电流可在数毫安至超过1.0安培之间编程设定。HV9910采用坚固的高压结隔离工艺，可承受高达450伏的输入电压浪涌。通过向HV9910的线性调光控制输入端施加外部控制电压，可将发光二极管串的输出电流编程设定为零至其最大值之间的任意值。HV9910提供一个低频脉宽调制调光输入端，可接受占空比为0-100%、频率高达数千赫兹的外部控制信号。
商品特性
- 效率高于90%
- 8伏至450伏输入电压范围
- 恒流发光二极管驱动器
- 输出电流应用范围从数毫安至超过1安培
- 可驱动包含一个至数百个二极管的发光二极管串
- 通过使能引脚进行脉宽调制低频调光
- 输入电压浪涌额定值高达450伏
应用领域
- DC/DC或AC/DC发光二极管驱动器应用
- 平板显示器背光
- 标牌和装饰发光二极管照明
- 汽车
- 充电器
