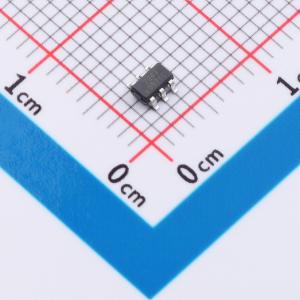

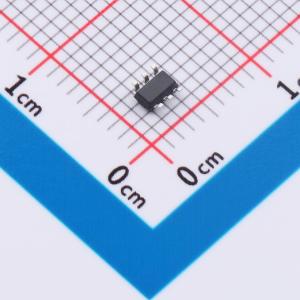

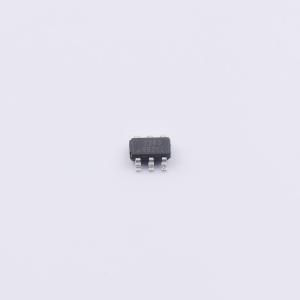

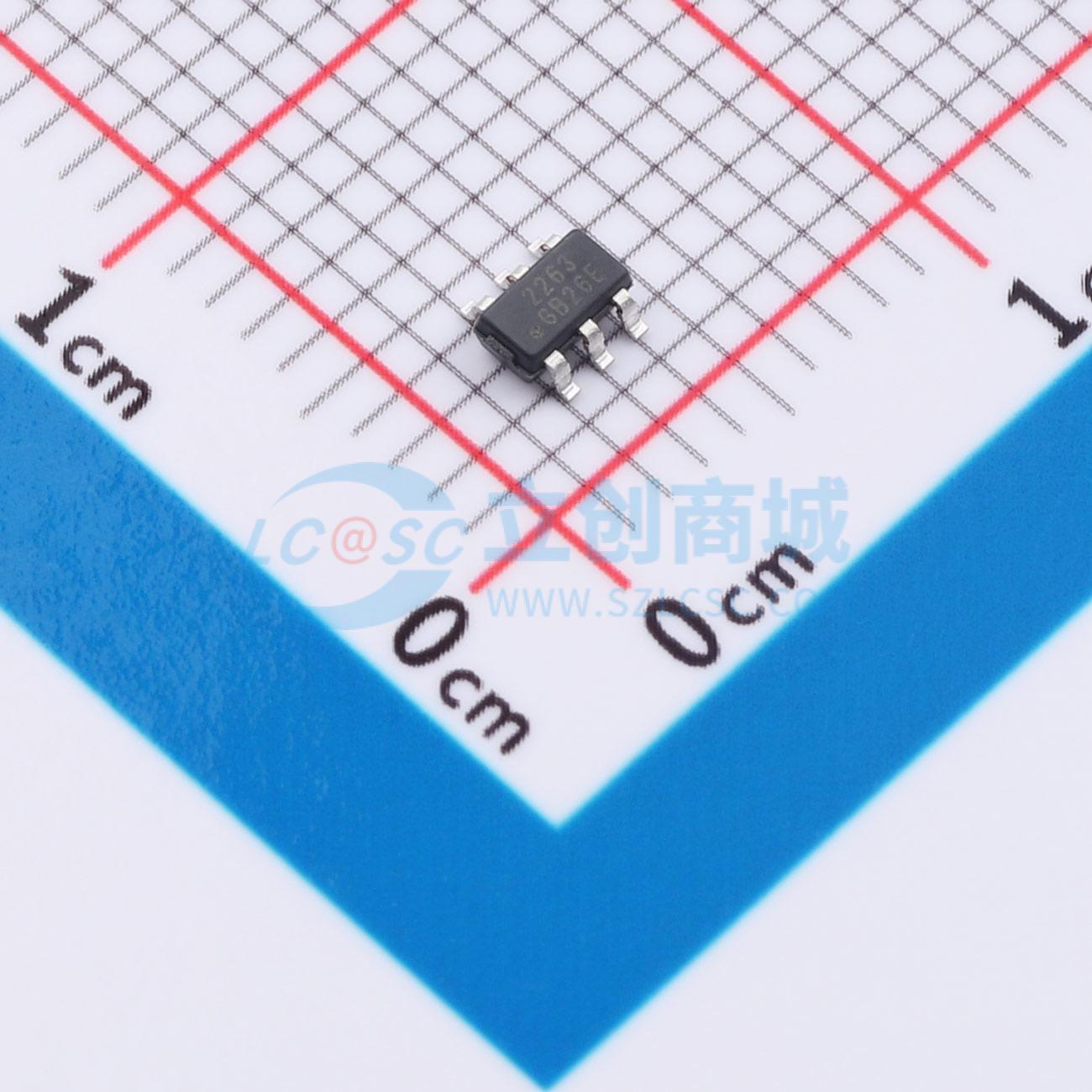

OB2263MDR
高度集成的电流模式PWM控制IC，适用于高性能、低待机功耗和高性价比的离线反激式转换器，具备综合保护功能和多种优化特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- OB2263MDR
- 商品编号
- C52204669
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 50kHz~150kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
2263是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器进行了优化，适用于高达60W的输出功率系统。其PWM开关频率内部固定为65KHz。在空载或轻载条件下，该IC工作在“突发模式”以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。由于启动电流和工作电流非常小，可以在启动电路中使用大阻值电阻以最小化待机功耗。2263提供全面的保护功能，包括逐周期电流限制、过温保护、过压钳位以及VDD欠压锁定。栅极输出被钳位至16V，以保护功率MOSFET的栅极。
商品特性
- 采用数字频率抖动技术以改善EMI性能
- 电流检测输入具有前沿消隐功能
- 提供斜率补偿
- 突发模式控制以提高效率并优化待机功耗
- 低启动电流和低工作电流
- 栅极输出具有电压钳位功能
- 软启动以减少上电期间的MOSFET应力
- 全面的保护功能，包括：带滞回的VDD欠压锁定、VDD过压保护、逐周期电流限制、用于在通用交流输入下获得相同输出电流的电流限制补偿、过载保护、过温保护
- 300mA驱动能力
应用领域
- 手机充电器
- 数码相机充电器
- 电源适配器
- 电池充电器
