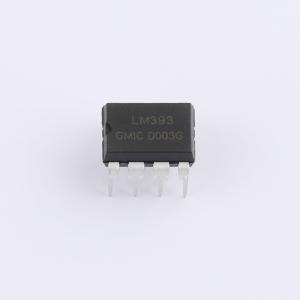

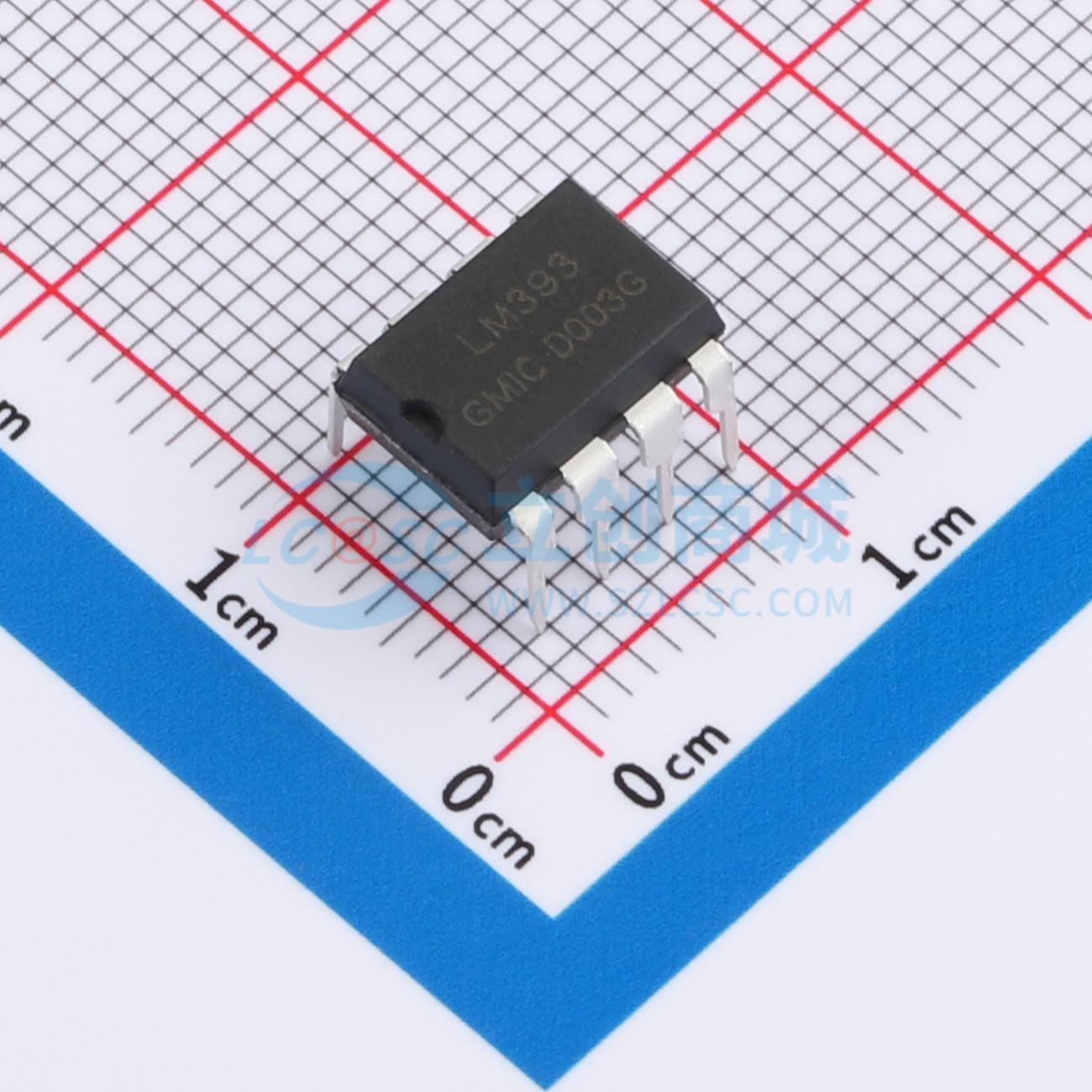

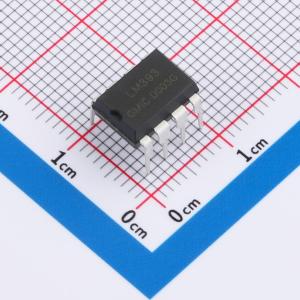

LM393PBD
由两个独立精确电压比较器组成，可单/双电源工作，输入共模电压范围可达零电平的电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM393PBD
- 商品编号
- C52204777
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.927克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开路集电极 | |
| 输出模式 | MOS；CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | - | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1V；1V~18V | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | - | |
| 响应时间(tr) | - |
商品概述
LM393由两个独立且精确的电压比较器组成，其失调电压不超过2.0mV。该器件可在单电源或双电源条件下工作，且其工作电流不受电源电压幅度影响。这些比较器具备一项独特性能，即使在单电源下工作，其输入共模电压范围也能包含零电平。
商品特性
- 工作电源电压范围宽：单电源：2.0V~36V；双电源：±1.0V~±18V
- 电源电流小：0.8mA（典型值），与电源电压无关
- 输入偏置电流低：25nA（典型值）
- 输入失调电流低：5.0nA（典型值）
- 输入失调电压低：5.0mV（最大值）
- 输入共模电压范围包含零电平
- 输入差分电压范围与电源电压范围一致
- 输出兼容TTL、DTL、ECL、MOS和CMOS逻辑电平
