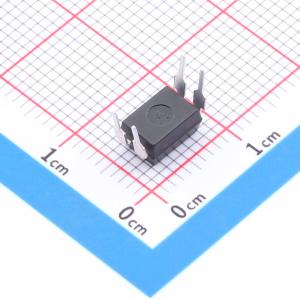

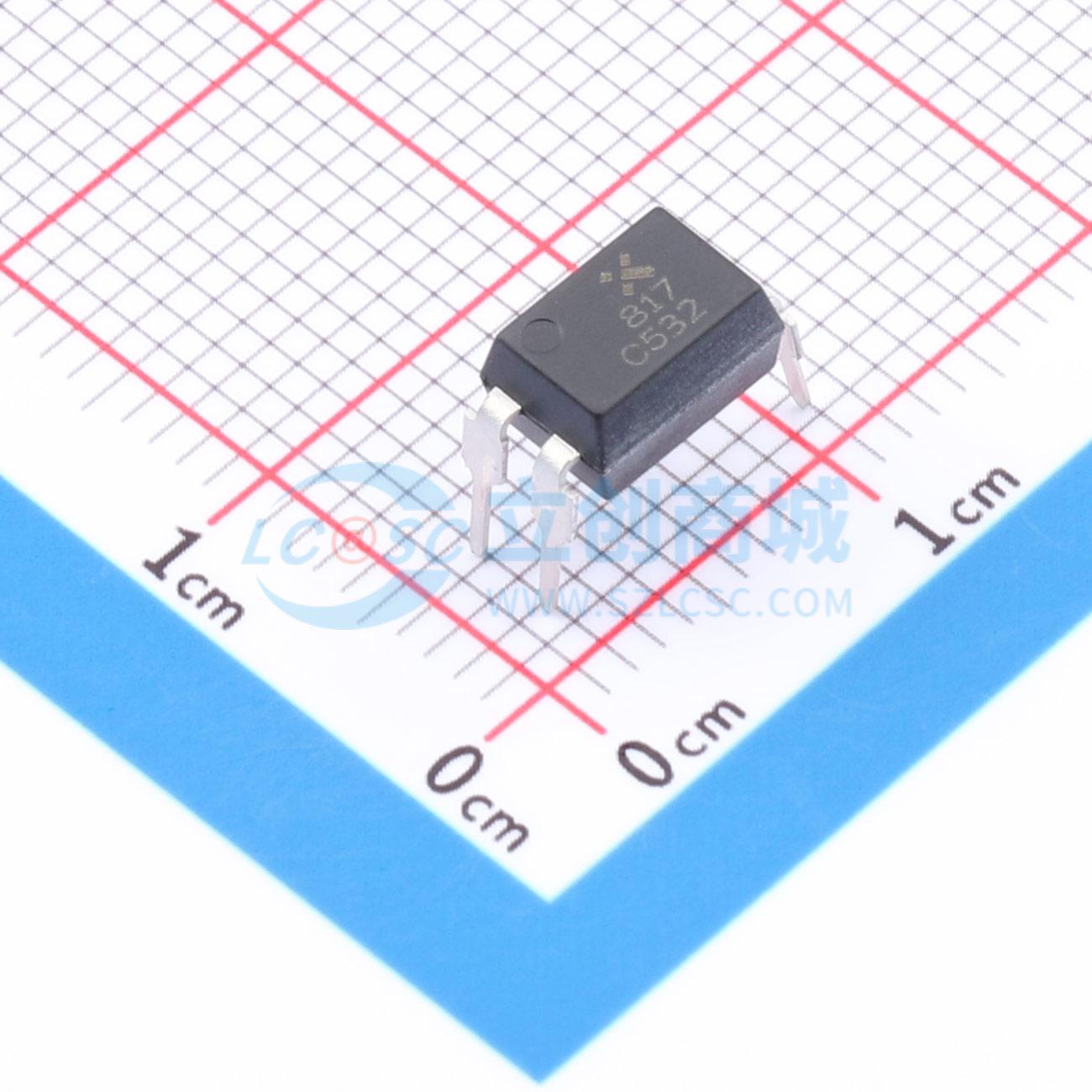

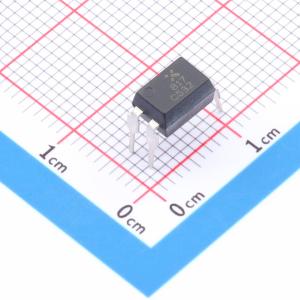

温馨提醒：图片仅供参考，商品以实物为准
EX817C-D
卤素和铅免费、高输入输出隔离电压的光电晶体管
- 描述
- EX817C是一款由发光二极管和光电晶体管组成的光电耦合器。四引脚封装（DIP4）。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等。
- 品牌名称
- Existar(毅芯达)
- 商品型号
- EX817C-D
- 商品编号
- C52204750
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 60V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
EX817X系列器件各自由一个红外发射二极管与一个光电晶体管探测器光耦合构成，采用4引脚DIP封装，提供宽引脚间距和表面贴装选项。
商品特性
- 无卤素（溴含量低于900 ppm，氯含量低于900 ppm，溴加氯含量低于1500 ppm）
- 电流传输比（在IF =5mA，VCE =5V条件下，CTR为50~600%）
- 输入与输出之间具有高隔离电压（Viso=5000 V rms）
- 爬电距离大于7.62mm
- 工作温度高达+110℃
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
应用领域
- 系统设备与测量仪器
- 电信设备
- 家用电器
- 不同电位和阻抗电路间的信号传输
- 可编程控制器
