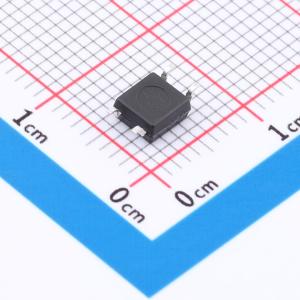

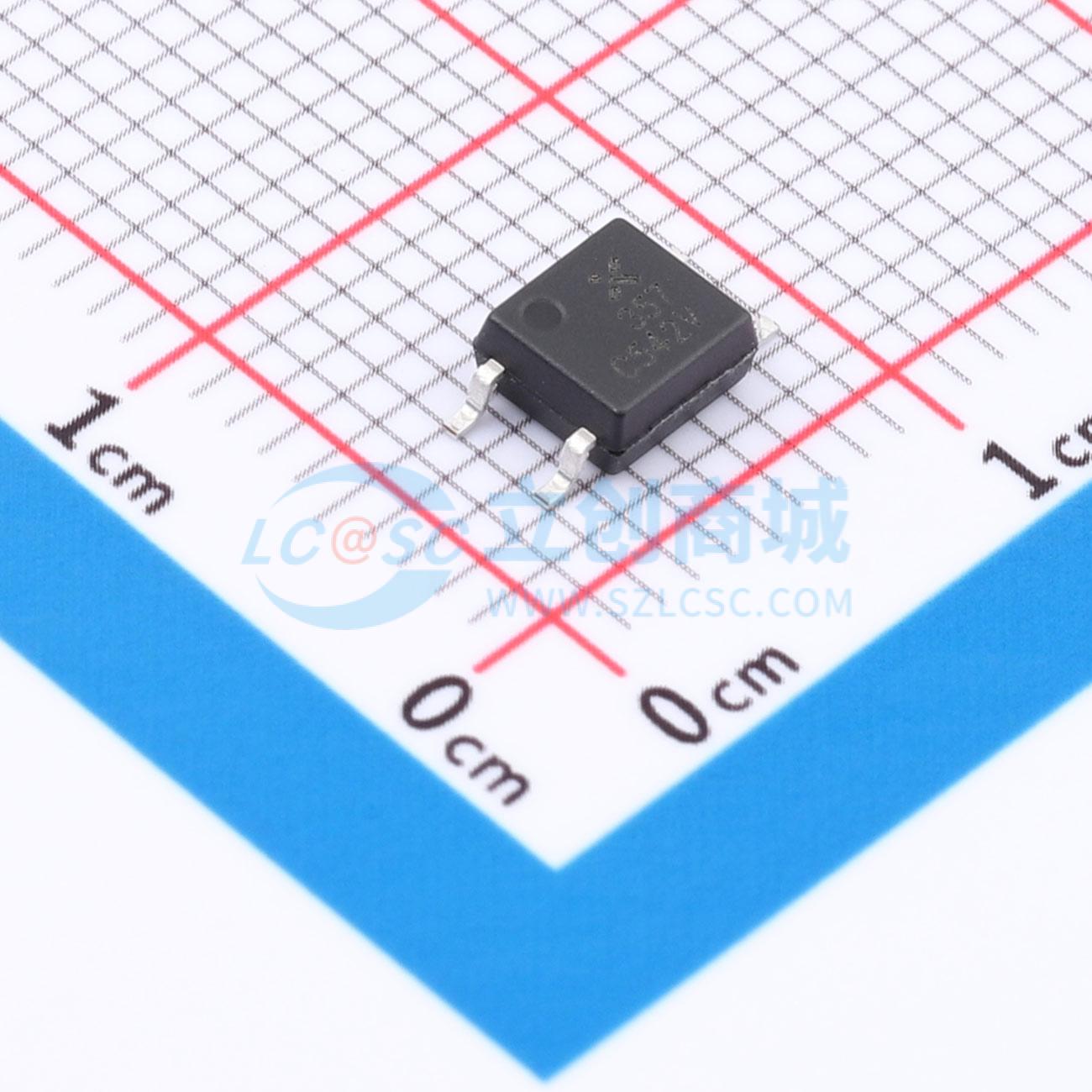

温馨提醒：图片仅供参考，商品以实物为准
EX357C
无卤、高隔离电压的4引脚SOP封装光电晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EX357C是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装 (SOP4) 。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、白色家电等。
- 品牌名称
- Existar(毅芯达)
- 商品型号
- EX357C
- 商品编号
- C52204706
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.366095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该器件由一个红外发射二极管和一个光电晶体管探测器组成，通过光学方式耦合，并采用绿色化合物封装。它们采用4引脚小型表面贴装封装。
商品特性
- 无卤素
- 电流传输比
- 输入与输出之间具有高隔离电压
- 紧凑型4引脚SOP封装，外形高度为2.0 mm
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
应用领域
- DC-DC转换器
- 可编程控制器
- 电信设备
- 不同电位和阻抗电路之间的信号传输
