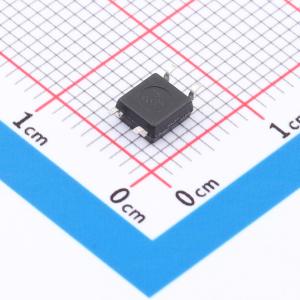

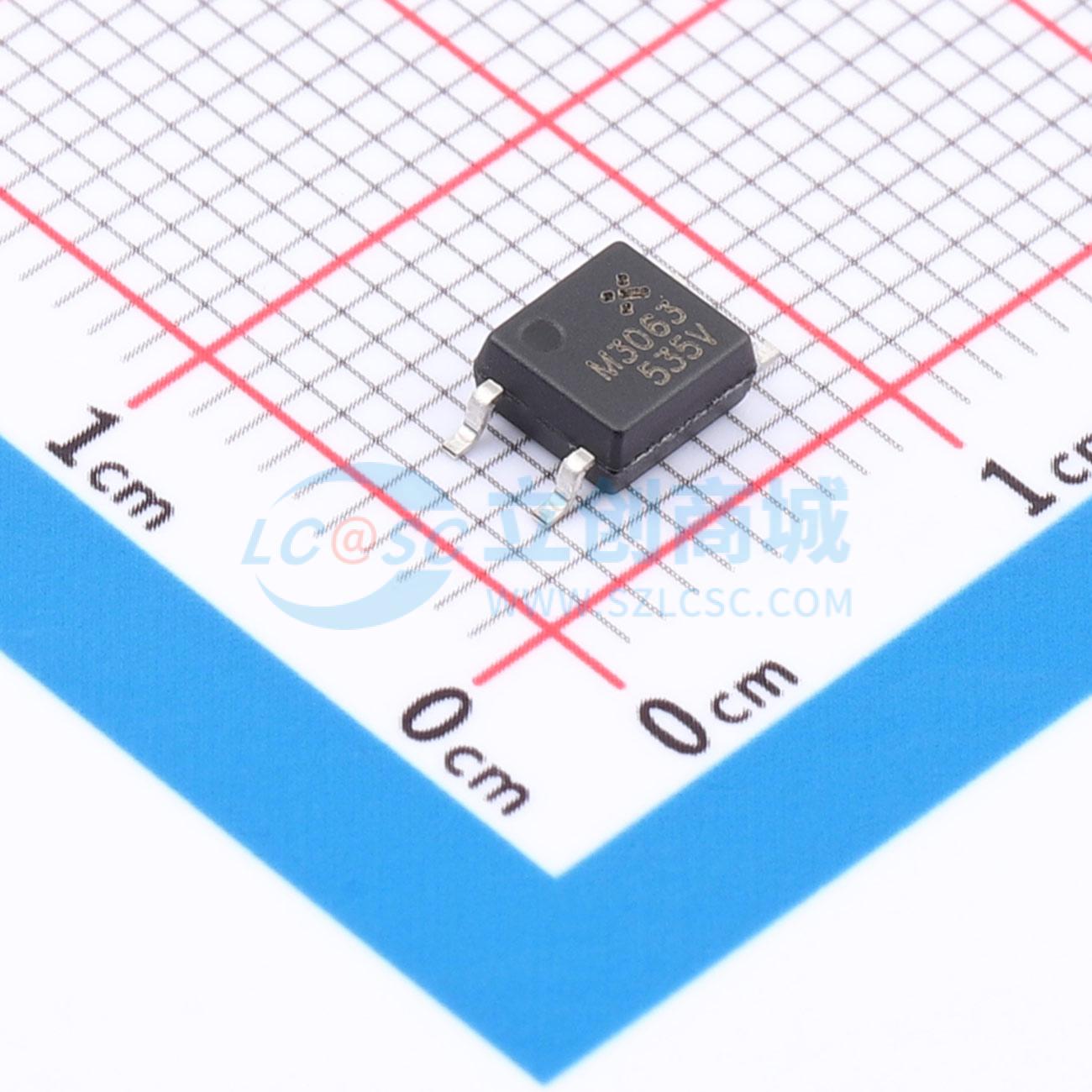

温馨提醒：图片仅供参考，商品以实物为准
EXM3063
无卤、零电压过零的光耦合器，适用于逻辑系统与交流电源设备接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EXM306X 系列器件是由发光二极管和过零相位光电双向晶闸管组成的光电耦合器。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等。
- 品牌名称
- Existar(毅芯达)
- 商品型号
- EXM3063
- 商品编号
- C52204711
- 商品封装
- SOP4
- 包装方式
- 编带
- 商品毛重
- 0.201389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | - | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 70mA | |
| 正向压降(Vf) | 1.5V | |
| 正向电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 280uA | |
| 浪涌电流 | - | |
| 功能特性 | 过零触发 |
商品概述
EXM306X 器件由一个 GaAs 红外发射二极管与一个单片硅探测器光耦合而成，执行零电压交叉双向三端双向可控硅驱动器功能。它们设计用于与分立式功率三端双向可控硅配合，在逻辑系统与由 110 至 240 VAC 线路供电的设备之间提供接口。
商品特性
- 不含卤素（Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm）
- EXM306X 系列峰值击穿电压：600V
- 输入与输出之间高隔离电压（Viso=3750 V rms）
- 零电压交叉
- 无铅且符合 RoHS 标准
- 符合欧盟 REACH 法规
应用领域
- 电磁阀/阀门控制
- 灯光控制
- 温度控制
- 静态电源开关
- 交流电机启动器
