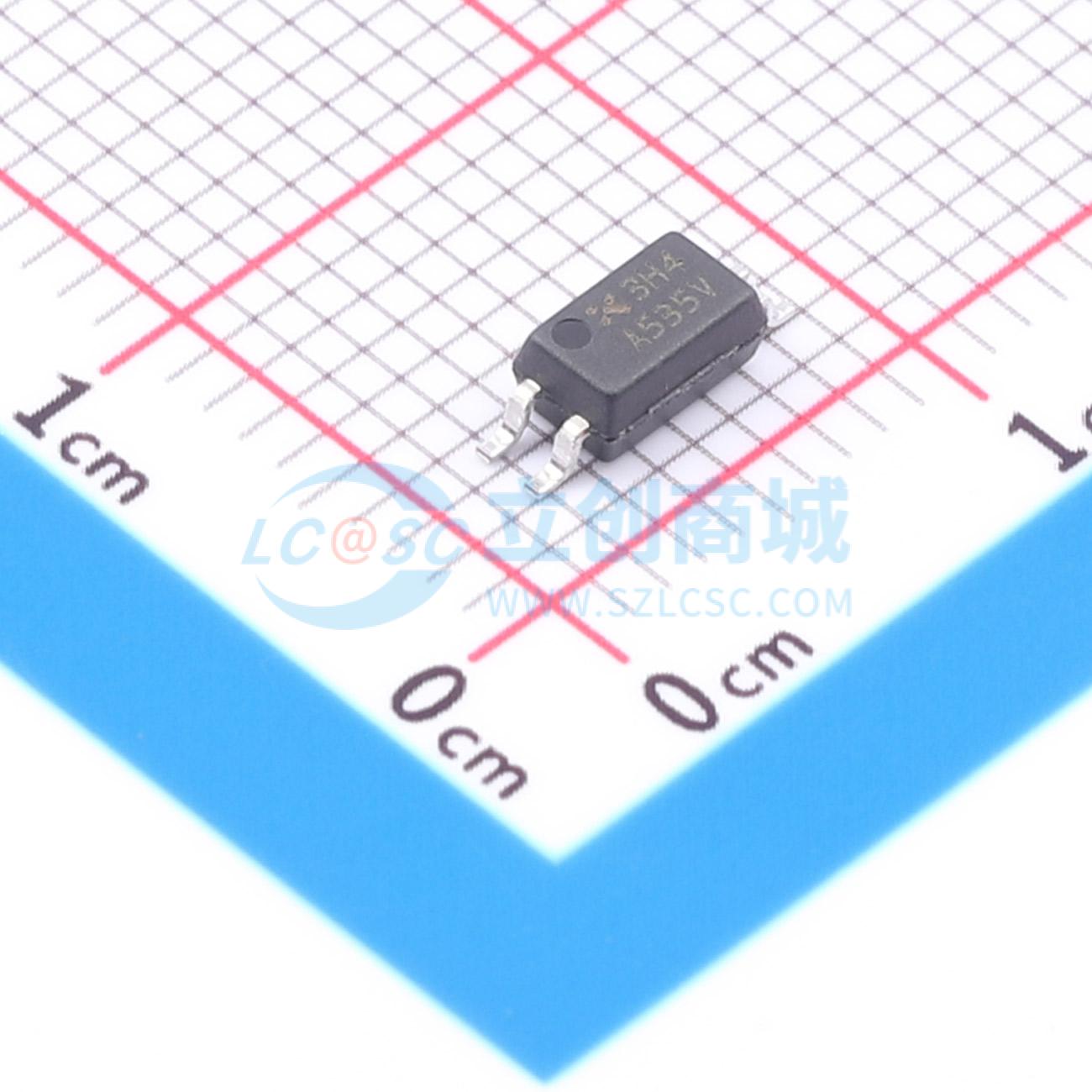

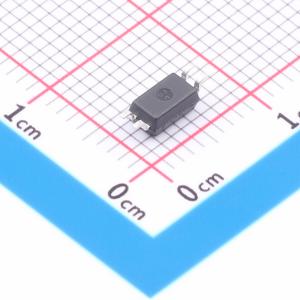

EX3H4A
EX3H4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EX3H4A是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装 ( SSOP4)。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、白色家电等。
- 品牌名称
- Existar(毅芯达)
- 商品型号
- EX3H4A
- 商品编号
- C52204709
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC；AC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 隔离电压(Vrms) | 3.75kV | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
