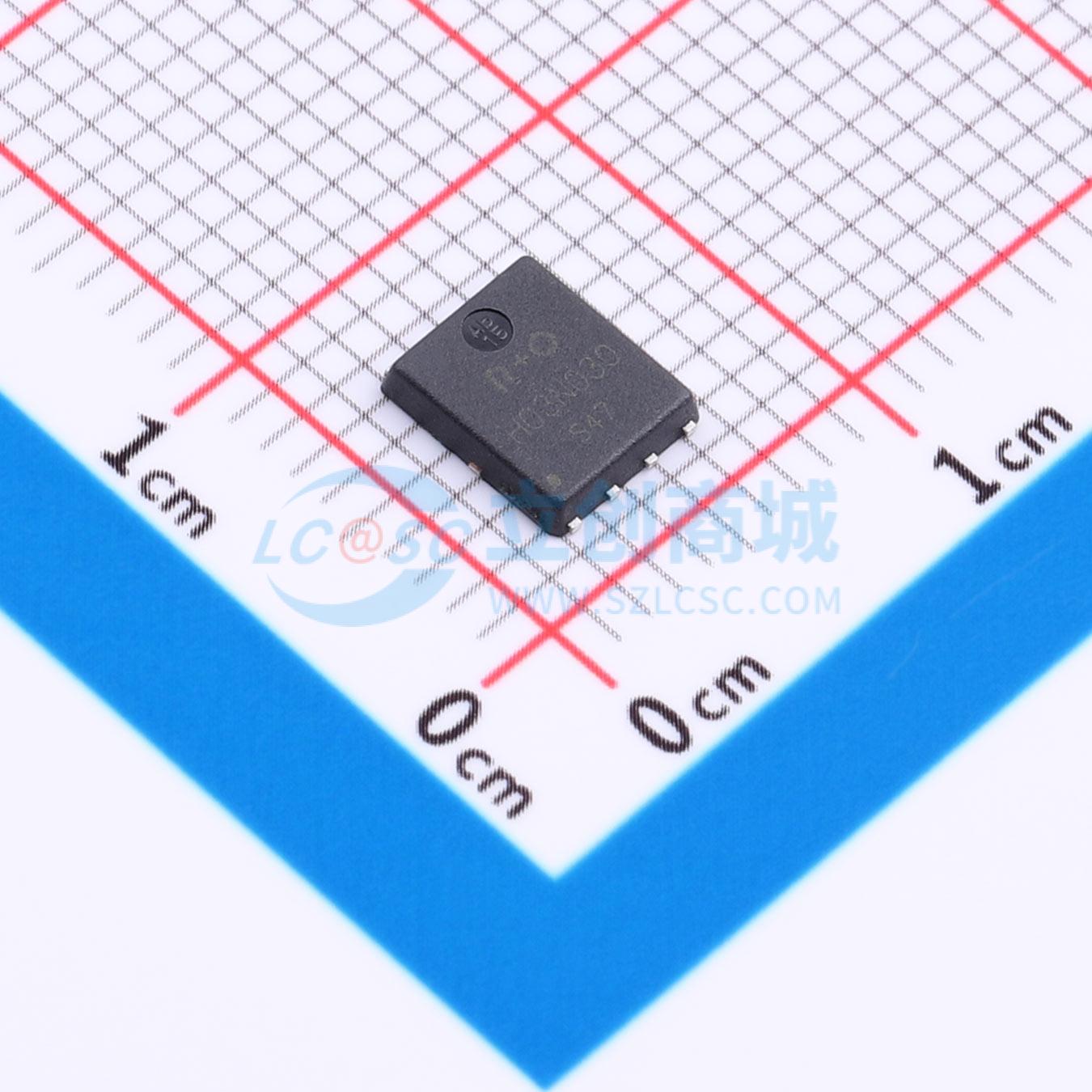

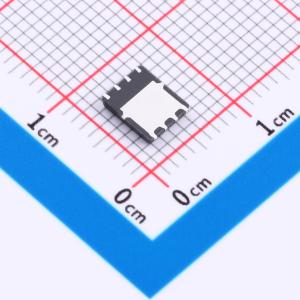

温馨提醒：图片仅供参考，商品以实物为准
HD503N030S
HD503N030S
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HD503N030S
- 商品编号
- C52204674
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 105A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 3.55nF | |
| 反向传输电容(Crss) | 433pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = 30V
- 漏极电流(ID) = 105A
- 栅源电压(VGS) = 10V 时,导通电阻(RDS(on)) < 2.8mΩ
- 栅源电压(VGS) = 4.5V 时,导通电阻(RDS(on)) < 4.8mΩ
- 低栅极电荷和导通电阻
- 100%单脉冲雪崩能量测试
- 快速开关速度
应用领域
-直流-直流转换器-电机控制
