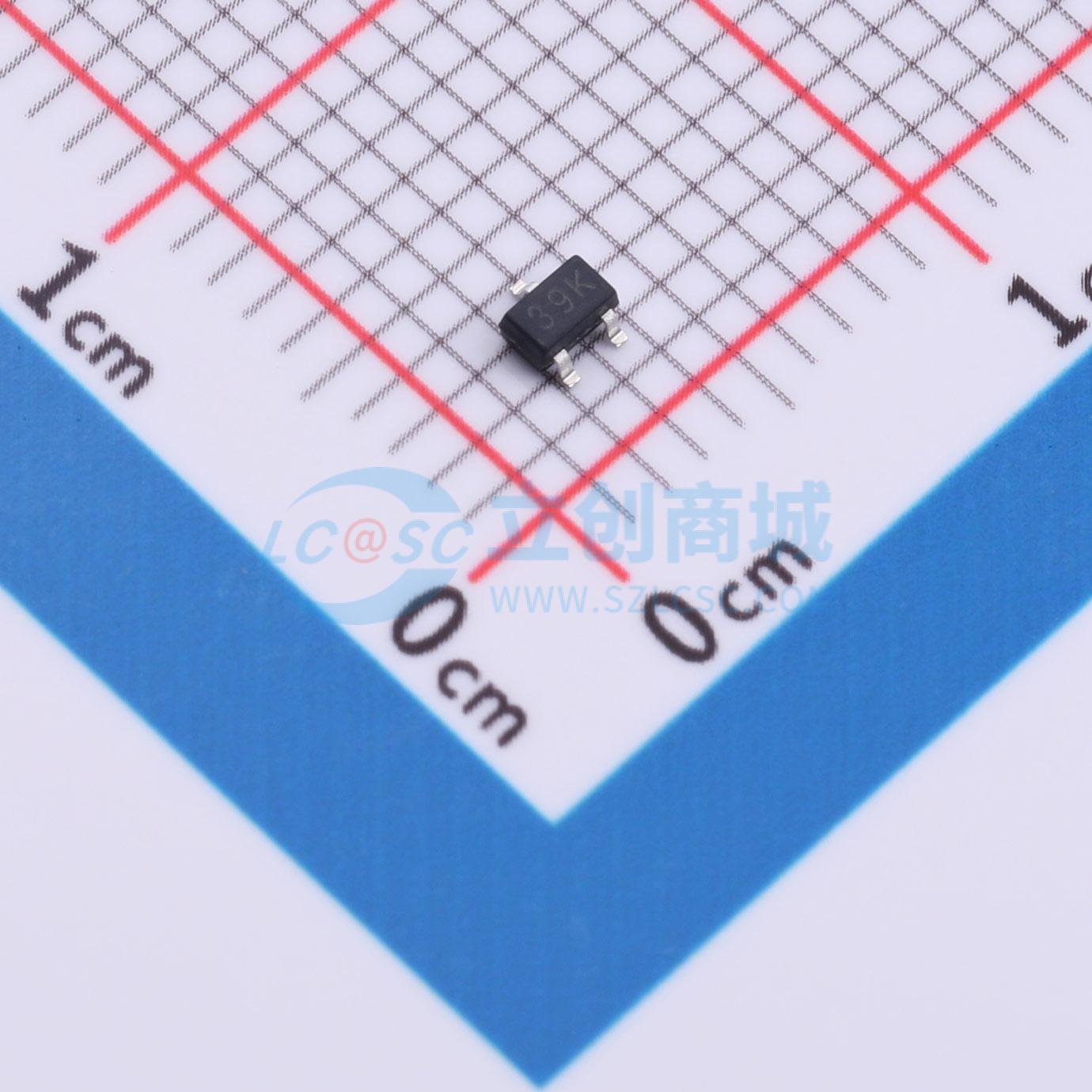

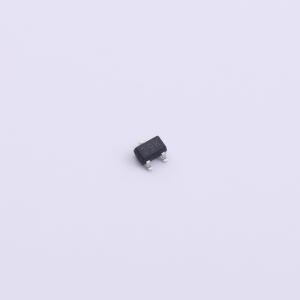

温馨提醒：图片仅供参考，商品以实物为准
HL3139KW
HL3139KW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL3139KW
- 商品编号
- C52204688
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.038298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 660mA | |
| 导通电阻(RDS(on)) | 480mΩ@4.5V,0.5A | |
| 耗散功率(Pd) | 360mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 740mV | |
| 栅极电荷量(Qg) | 1.24nC@4.5V | |
| 输入电容(Ciss) | 113pF@16V | |
| 反向传输电容(Crss) | 9pF@16V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -20 V
- 漏极电流（ID） = -0.66 A
- 栅源电压（VGS）为 -4.5 V 时，导通电阻（RDS(on)） < 500 mΩ
- 栅源电压（VGS）为 -2.5 V 时，导通电阻（RDS(on)） < 750 mΩ
- 先进沟槽工艺技术
- 电压控制小信号开关
- 快速开关速度
应用领域
- 便携式设备负载开关-电压控制小信号开关
