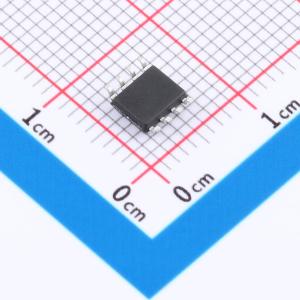

温馨提醒：图片仅供参考，商品以实物为准
XBL2594M-3.3
降压型 1.5A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBL2594M 是一款 150 KHz 固定频率 PWM 降压（降压）DC/DC 转换器，能够驱动 1.5A 负载，固定输出电压3.3V,具有高效率、低纹波以及出色的线路和负载调节能力。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL2594M-3.3
- 商品编号
- C52177885
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
XBL2594 调节器是一款单片集成电路，非常适合轻松便捷地设计降压开关调节器（降压转换器）。它能够驱动 1.5A 负载，并具有出色的线路和负载调节性能。该器件提供可调输出电压版本。其内部经过补偿，可最大限度地减少外部元件数量，从而简化电源设计。由于 XBL2594 转换器是开关模式电源，其效率明显高于流行的三端线性稳压器，尤其是在输入电压较高时。XBL2594 的工作开关频率为 150 kHz，因此所需的滤波器元件尺寸可以比使用较低频率开关调节器时更小。该器件采用标准 SOP8 表面贴装封装。其他特性包括：在规定输入电压和输出负载条件下，输出电压容差保证为 ±4%，振荡器频率容差为 15%。包含外部关断功能，典型待机电流为 50 μA。自我保护功能包括输出开关的逐周期电流限制以及热关断，可在故障条件下提供全面保护。
商品特性
- 可调输出电压范围 1.23V~37V
- 提供 3.3V、5V、12V 及可调版本
- 保证 1.5A 输出负载电流
- 宽输入电压范围，最高 40 V
- 150 kHz 固定频率内部振荡器
- TTL 关断能力
- 低功耗待机模式，典型值 50 μA
- 热关断和电流限制保护
- 内部环路补偿
- 符合无铅标准
应用领域
- 高效简易降压调节器
- 线性调节器的高效预调节器
- 板载开关调节器
- 正压转负压转换器
- 负压升压转换器
- 电池充电器电源
