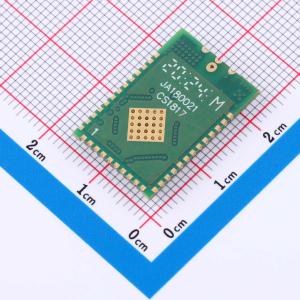

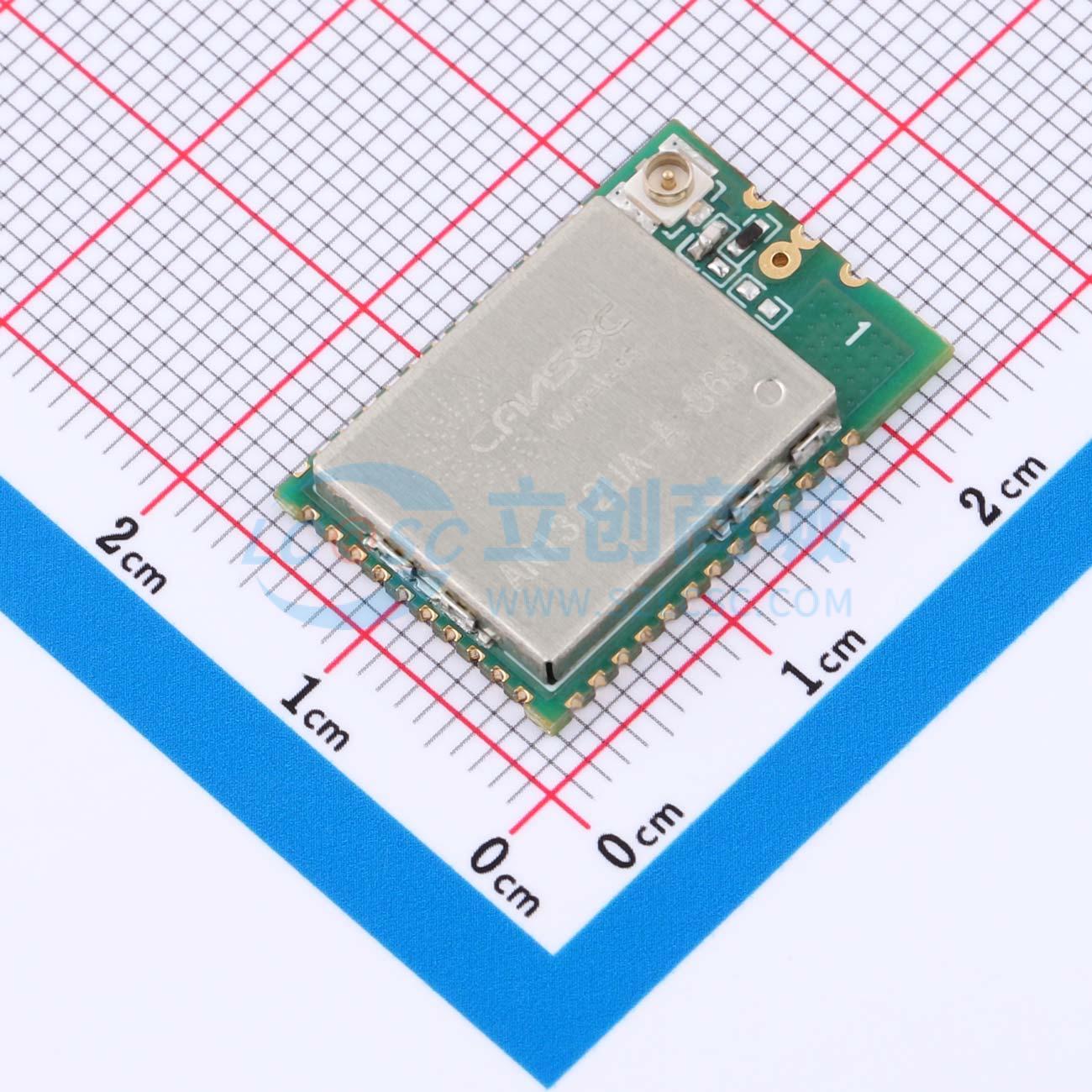

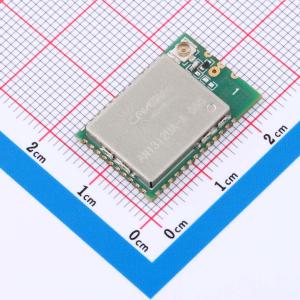

AN1312-UA-A-868

Sub-1GHz模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AN1312是Sub-1GHz以下的超低功耗射频modlue，硬件支持多种标准协议通信方式。例如: sigfox，Contiki 6LoWPAN，物理层符合IEEE 802 15 4标准，可以结合相关数据开发一系列标准和专用联网方式。
品牌名称: Cansec Wireless(加安电子)
商品型号: AN1312-UA-A-868
商品编号: C52177906
商品封装: SMD
包装方式: 袋装
商品毛重: 3.166667克(g)

商品参数

商品概述

AN1312模块基于CC1312R设计。该器件是一款面向无线M-Bus、IEEE 802.15.4g、支持IPv6的智能对象（6LoWPAN）、KNX RF、Wi-SUN®以及包括TI15.4-Stack在内的专有系统的Sub-1GHz无线微控制器。作为SimpleLink™微控制器平台的一员，该平台包含经济高效、超低功耗的2.4GHz和Sub-1 GHz射频器件。其极低的射频及微控制器工作电流，加上低于微安级的睡眠电流（同时支持高达80KB的奇偶校验保护RAM保持），提供了卓越的电池寿命，使其能够使用小型纽扣电池工作并适用于能量收集应用。该器件将灵活的超低功耗射频收发器与强大的48-MHz Arm® Cortex®-M4F CPU相结合，支持多种物理层和射频标准。一个专用的无线电控制器（Arm® Cortex®-M0）处理存储在ROM或RAM中的底层射频协议命令，从而确保超低功耗和高度灵活性。其低功耗特性并未牺牲射频性能；该器件具有出色的接收灵敏度和稳健性（选择性和阻塞）性能。该器件是一款高度集成的真正单芯片解决方案，集成了完整的射频系统和片上DC/DC转换器。传感器可由一个可编程的、自主的超低功耗传感器控制器CPU以极低功耗方式处理，该控制器拥有4KB SRAM用于程序和数据。传感器控制器凭借其快速唤醒和超低功耗的2 MHz模式，专为采样、缓冲和处理模拟及数字传感器数据而设计。

商品特性

内置CC1312F Sub-1-GHz射频片上系统
尺寸：15mm × 22mm × 3.2mm
工作电压：1.8V 至 3.8V
工作温度：-20℃ ~ +70℃
存储温度：-40℃ ~ +150℃
微控制器：强大的48-MHz Arm® Cortex®-M4F处理器
352KB系统内可编程闪存
256KB ROM，用于协议和库函数
8KB缓存SRAM（也可用作通用RAM）
80KB超低泄漏SRAM
2引脚cJTAG和JTAG调试
支持空中升级
具有4KB SRAM的超低功耗传感器控制器，可独立于系统CPU进行采样、存储和处理传感器数据，并支持快速唤醒以实现低功耗运行
TI-RTOS、驱动程序、引导加载程序和IEEE 802.15.4 MAC存储在ROM中，以优化应用尺寸
数字外设可路由至任何GPIO
4个32位或8个16位通用定时器
12位ADC，200 ksps，8通道
2个带内部基准DAC的比较器（1个连续时间，1个超低功耗）
可编程电流源
2个UART
2个SSI（SPI、MICROWIRE、TI）
I2C
I2S
实时时钟
AES-128和256位加密加速器
真随机数发生器
电容式感应，最多8个通道
集成温度和电池监控器
低功耗：接收模式8mA，发射模式27mA，待机模式1μA（RTC开启，80KB RAM和CPU保持）
射频部分：灵活的高性能Sub-1 GHz射频收发器，在SimpleLink长距离模式下，5 kbps时接收灵敏度达-121 dBm，50 kbps时达-110 dBm，输出功率高达+14 dBm并具有温度补偿

应用领域

433-、470-至510-、868-和902至928 MHz ISM及SRD系统
家庭和楼宇自动化
智能电网和自动抄表
无线传感器网络
资产跟踪与管理
工厂自动化
无线医疗应用
能量收集应用
电子货架标签

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	868MHz
	发射功率	12dBm
	接口类型	JTAG；SPI；I2C；UART；I2S
	工作电压	1.8V~3.8V

	属性	参数值
	接收电流	8mA
	发送电流	27mA
	通讯距离	800m
	接收灵敏度	-121dBm
	工作温度	-20℃~+70℃
	功能特性	-
