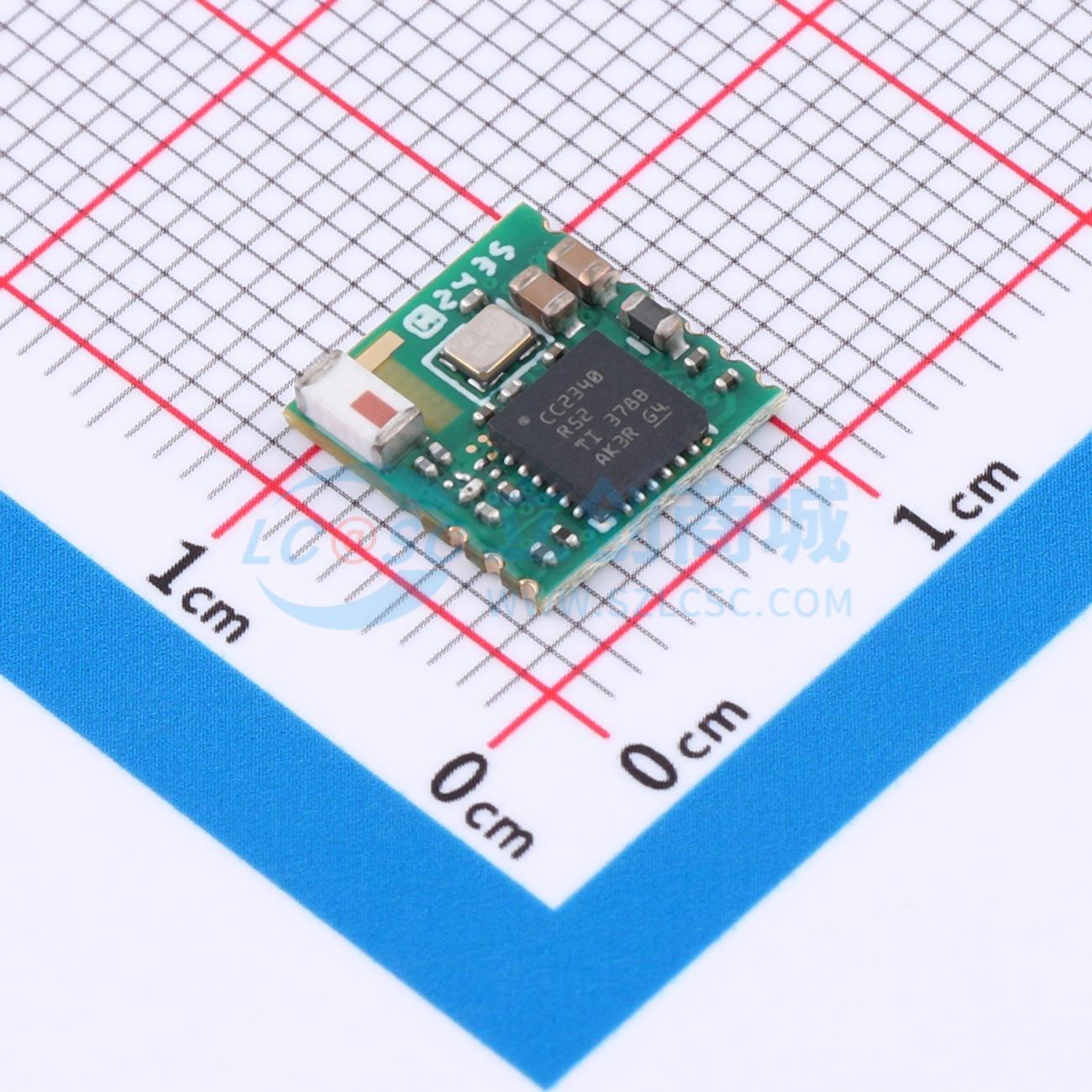

AN2340CA-A

AN2340模块是一款基于TI CC2340设计的2.4 GHz无线微控制器，目标应用包括蓝牙5.3低功耗、Zigbee、IEEE 802.15.4以及专有2.4 GHz系统。该器件针对低功耗无线通信进行了优化，并支持片上双映像空中下载，适用于楼宇自动化、资产跟踪、医疗、零售电子销售点、电子货架标签以及个人电子设备市场。其突出特性包括：支持蓝牙5功能，如LE编码物理层、LE 2-Mbit物理层、广播扩展、多广播集、CSA#2、寻向，以及对蓝牙4.2及更早版本低功耗规范关键特性的向后兼容和支持；随SimpleLink CC23xx软件开发套件提供完全认证的蓝牙5.3软件协议栈；支持蓝牙Mesh；在SimpleLink CC23x0Rx软件开发套件中提供Zigbee协议栈支持；具有0.7 μA的超低待机电流，且实时时钟工作和全部RAM保持，可显著延长电池寿命，尤其适用于睡眠间隔较长的应用；在占空比循环的蓝牙低功耗应用场景下具有极低的平均射频电流，在输出功率为0 dBm、连接间隔为1秒的蓝牙低功耗连接中，平均射频电流约为6 μA；具备出色的射频灵敏度与鲁棒性。

• 强大的48 MHz Arm Cortex-M0+处理器
• 512 KB系统内可编程闪存
• 12 KB ROM，用于引导加载程序和驱动程序
• 36 KB超低泄漏SRAM，在待机模式下保持
• 2.4 GHz射频收发器，兼容蓝牙5.3低功耗以及IEEE 802.15.4物理层和MAC层
• 支持空中升级
• 低功耗：微控制器在运行CoreMark时的活动模式电流为2.6 mA，每兆赫兹电流为56 μA；待机模式（实时时钟工作，36 KB RAM保持）电流为700 nA；关断模式（引脚唤醒）电流为150 nA
• 射频功耗：接收电流为6 mA；在+8 dBm输出功率下的发射电流小于12 mA
• 无线协议支持：蓝牙5.3低功耗、Zigbee、SimpleLink TI 15.4协议栈、专有系统
• 高性能射频：蓝牙低功耗125 Kb/s灵敏度为-102 dBm；蓝牙低功耗1 Mb/s灵敏度为-96 dBm；输出功率高达+8 dBm，并具有温度补偿
• 工作范围：片上降压DC/DC转换器；单电源电压1.8 V至3.8 V；工作温度-20 ~ +70°C

• 家庭医疗保健
• 患者监测与诊断
• 个人护理与健身
• 楼宇安防系统
• 暖通空调
• 消防安全系统
• 视频监控
• LED灯具
• 照明控制
• 工厂自动化与控制
• 零售自动化与支付
• 通信设备
• 有线网络
• 无线局域网或Wi-Fi接入点
• 边缘路由器
• 互联外设
• 游戏及电子与机器人玩具
• 可穿戴设备与智能追踪器
