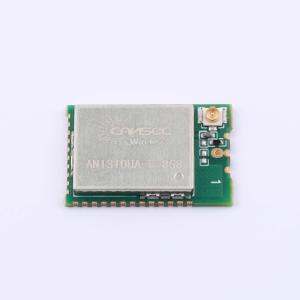

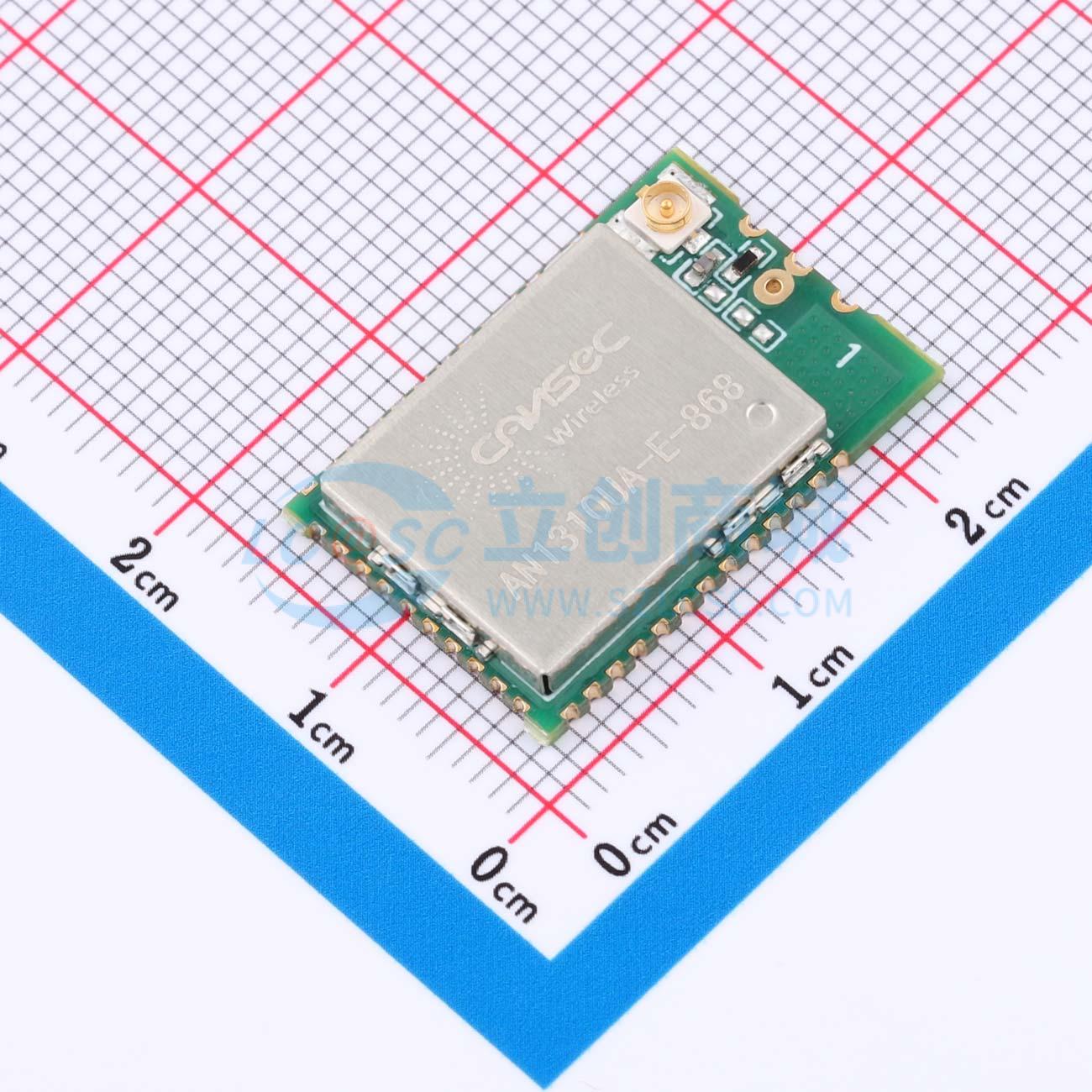

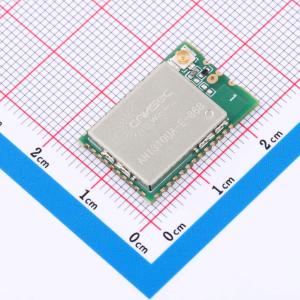

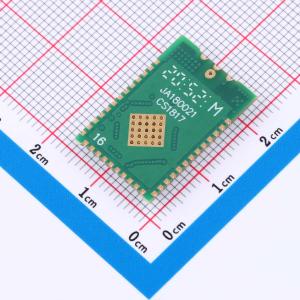

AN1310UA-E-868
Sub-1GHz模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AN1310模块是发送接收双向模块。频率可以定制，常规频率为868 Mhz和915 Mhz。 AN1310HA/ua-e是低成本低功耗射频模块。它已通过CE FCC和TELEC认证。
- 商品型号
- AN1310UA-E-868
- 商品编号
- C52177903
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 3.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 频率 | 868MHz | |
| 发射功率 | 13dBm | |
| 接口类型 | JTAG；SPI；I2C；UART；I2S | |
| 工作电压 | 1.8V~3.8V | |
| 接收电流 | 5.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 发送电流 | 34mA | |
| 通讯距离 | 700m | |
| 接收灵敏度 | -115dBm | |
| 工作温度 | -20℃~+70℃ | |
| 功能特性 | - |
商品概述
AN1310模块基于CC1310F128设计。CC1310器件是Sub-1-GHz系列中首款经济高效、超低功耗的无线微控制器。该器件将灵活、极低功耗的射频收发器与强大的48MHz Cortex-M3微控制器相结合，支持多种物理层和射频标准。专用的无线电控制器（Cortex-M0）处理存储在ROM或RAM中的底层射频协议命令，从而确保超低功耗和灵活性。CC1310器件的低功耗特性并未以射频性能为代价；该器件具有出色的接收灵敏度和稳健性（选择性和阻塞）性能。CC1310器件是一款高度集成的真正单芯片解决方案，集成了完整的射频系统和片内DC-DC转换器。传感器可由专用的自主超低功耗微控制器以极低功耗方式处理，该控制器可配置为处理模拟和数字传感器；从而使主微控制器（Cortex-M3）能够最大化睡眠时间。CC1310的电源和时钟管理以及无线电系统需要软件进行特定配置和处理才能正确运行。这已在TI RTOS中实现，因此建议使用此软件框架进行设备上的所有应用开发。完整的TI-RTOS和设备驱动程序均以源代码形式免费提供。
商品特性
- 内置CC1310F128 Sub-1-GHz射频片上系统
- 尺寸：15mm × 22mm × 3.2mm
- 工作电压：1.8V 至 3.8V
- 工作温度：-20℃ ~ +70℃
- 存储温度：-40℃ ~ +125℃
- 微控制器：强大的ARM Cortex-M3内核，时钟速度高达48MHz，128KB系统内可编程闪存，8KB SRAM缓存（或用作通用RAM），20KB超低泄漏SRAM
- 支持2引脚cJTAG和JTAG调试
- 支持无线升级
- 超低功耗传感器控制器：可独立于系统其余部分运行，16位架构，2KB超低泄漏SRAM用于代码和数据
- 高效的代码大小架构，将TI-RTOS、驱动程序和引导加载程序置于ROM中
- 外设：所有数字外设引脚均可路由至任何GPIO，四个通用定时器模块（八个16位或四个32位定时器，每个支持PWM），12位ADC，200ksps，8通道模拟多路复用器，连续时间比较器，超低功耗时钟比较器，可编程电流源，UART，2个SSI（SPI、MICROWIRE、TI），I2C，I2S，实时时钟，AES-128安全模块，真随机数发生器，支持八个电容式感应按钮，集成温度传感器
- 低功耗：48MHz运行Coremark的MCU活动模式电流为2.5mA（51μA/MHz），MCU活动模式能效为48.5 CoreMark/mA，24MHz下传感器控制器活动模式电流为0.4mA + 8.2μA/MHz，传感器控制器每秒唤醒一次执行一次12位ADC采样的电流为0.95μA，待机电流（RTC运行且RAM和CPU保持）为0.7μA，关断电流（外部事件唤醒）为185nA
- 射频部分：出色的接收灵敏度，长距离模式下为-124dBm，50kbps时为-110dBm，出色的选择性：56dB，出色的阻塞性能：90dB，可编程输出功率高达+14dBm
应用领域
- ISM和SRD系统
- 低功耗无线系统
- 智能电网和自动抄表
- 家庭和楼宇自动化
- 工业监控和控制
