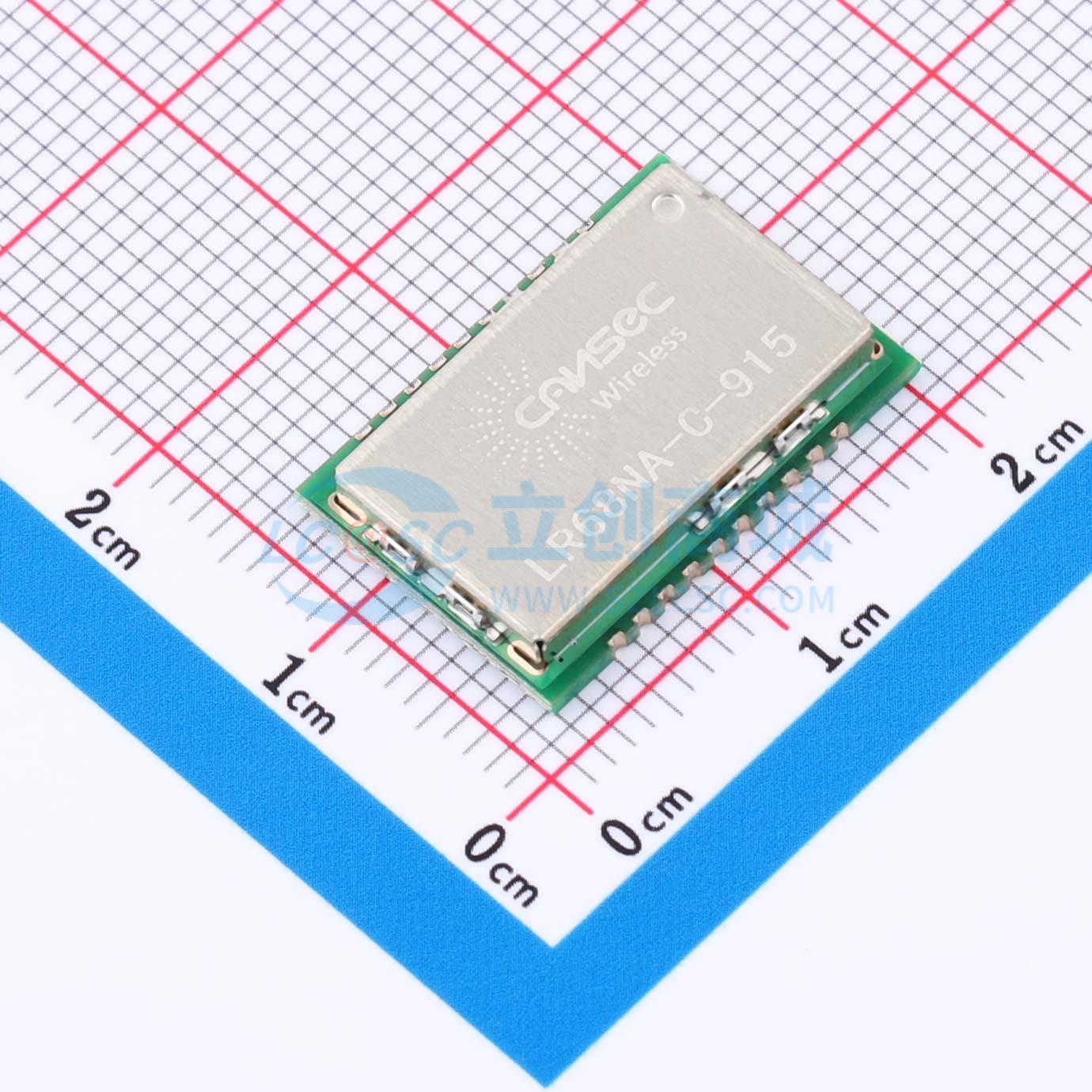

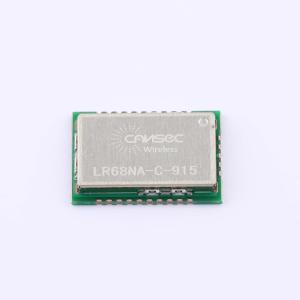

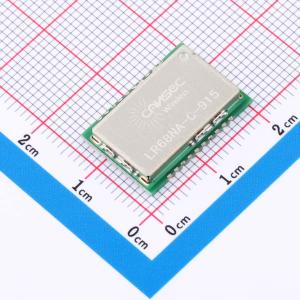

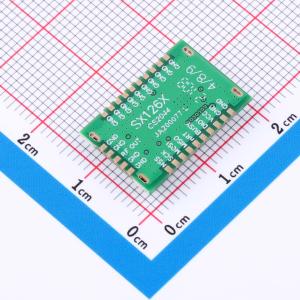

温馨提醒：图片仅供参考，商品以实物为准
LR68NA-C-915
LoRa模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LR68-NA-C模块是亚GHz无线电收发器非常适合远程无线应用程序。这些设备支持LoRa®针对LPWAN用例的调制和针对遗留用例的 (G) FSK调制。这些设备是高度可配置以满足不同的应用使用全球LoRaWAN的要求®标准或专有协议。这些设备的设计符合LoRa联盟发布的LoRaWAN规范的物理层要求™。 该无线电适用于符合无线电法规的系统，包括但不限于ETSI EN 300 220，FCC CFR 47第15部分，中国法规要求和日本ARIB T-108。连续频率覆盖从150 MHz到960 MHz允许支持所有主要的亚GHz ISM频段在世界各地。
- 商品型号
- LR68NA-C-915
- 商品编号
- C52177905
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 3.311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 调制方式 | GFSK；FSK | |
| 发射功率 | 20.5dBm | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 12mA | |
| 发送电流 | 120mA | |
| 通讯距离 | 4.8km | |
| 接收灵敏度 | -148dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LR68NA-C模块是理想的远程无线应用解决方案。这些器件支持用于低功耗广域网用例的LoRa®调制以及用于传统用例的(G)FSK调制。器件具有高度可配置性，可利用全球LoRaWAN®标准或专有协议满足不同的应用需求。器件设计符合LoRa Alliance™发布的LoRaWAN规范物理层要求。该无线电适用于旨在符合无线电法规的系统，包括但不限于ETSI EN 300 220、FCC CFR 47第15部分、中国法规要求和日本ARIB T-108。150 MHz至960 MHz的连续频率覆盖支持全球所有主要的亚GHz ISM频段。
商品特性
- 支持LoRa和FSK调制解调器
- 最大链路预算达170 dB
- 宽电源电压范围：VBAT：1.8V至3.7V
- 射频输出功率高达+21 dBm
- 可编程比特率
- 集成DC-DC转换器和LDO
- 高灵敏度：低至-148 dBm
- 在1 MHz偏移处具有80 dB的阻塞抗扰度
- LoRa模式下19 dB的同信道抑制
- 完全集成的合成器，分辨率为122 Hz
- 支持FSK、GFSK、MSK、GMSK和LoRa调制
- 内置用于时钟恢复的比特同步器
- 具有超快自动频率控制的自动信道活动检测
- 前导码检测
- 封装与工作条件：3.4 mm间距，17 mm×19 mm邮票孔封装，便于组装和低成本PCB设计
- 工作温度范围：-40℃至+85℃
应用领域
- 智能电表
- 供应链与物流
- 楼宇自动化
- 农业传感器
- 智慧城市
- 零售店传感器
- 资产追踪
- 路灯
- 停车传感器
- 环境传感器
- 医疗保健
- 安防传感器
- 远程控制应用
