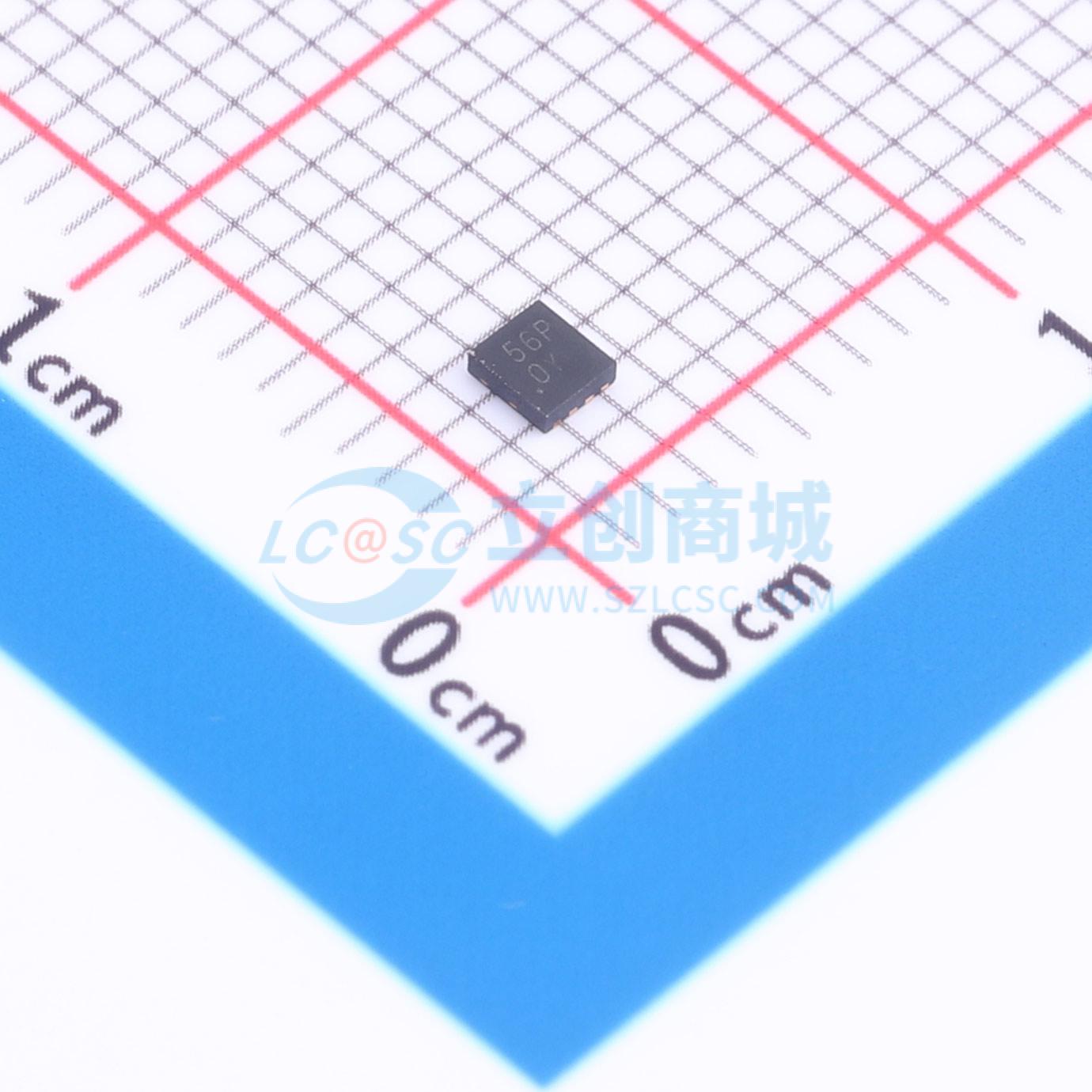

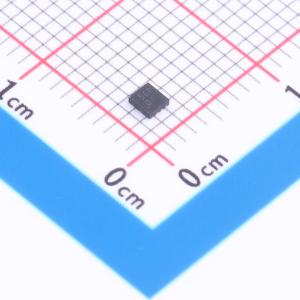

温馨提醒：图片仅供参考，商品以实物为准
TPSP1224-01UTG
USB接口VBUS浪涌保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSP1224-01UTG
- 商品编号
- C52145971
- 商品封装
- DFN-6(1.8x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 80A@8/20us | |
| 峰值脉冲功率(Ppp) | 3kW@8/20us | |
| 击穿电压(VBR) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 900pF |
商品特性
- 用于 USB 电压总线的静电放电（ESD）和浪涌保护
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±30kV，接触放电：±30kV
- IEC 61000-4-5（雷击）80A（8/20μs）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50μs）
- 符合 RoHS 标准
应用领域
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
