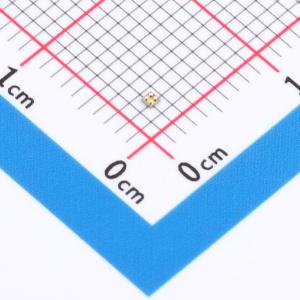

温馨提醒：图片仅供参考，商品以实物为准

TPFSA515UCX

支持负摆幅的单刀单掷耗尽型开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: TPFSA515UCX
商品编号: C52145990
商品封装: WLCSP-4B(0.9x0.9)
包装方式: 编带
商品毛重: 0.024967克(g)

商品参数

商品概述

该器件是一款高性能单刀单掷耗尽型开关。耗尽型技术使器件能够在无VDD时导通信号，并在有VDD时隔离信号。该器件能够通过或隔离低至-3.0V的负信号波动，并可耐受5.5V电压。耗尽型栅极控制使其在信号导通期间仅消耗极少功耗的同时，实现出色的总谐波失真加噪声性能。该器件采用小型WLCSP-4B封装。标准产品符合无铅和无卤素要求。

商品特性

开关电压范围：-3V ~ +4.7V
当VDD<0.5V时，开关处于常闭状态
导通电阻：在开关电压为-3V ~ +3V范围内，典型值为0.85Ω
导通电阻平坦度：在开关电压为-3V ~ +3V范围内，典型值为8.7mΩ
总谐波失真加噪声：-102 dB
单刀单掷耗尽型开关
符合RoHS和无卤素标准
静电放电保护：输入/输出端口对地±6kV，其他端口±7kV
封装：WLCSP-4B

应用领域

平板电脑
笔记本电脑
智能手机
蓝牙耳机
移动设备配件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	导通电阻(Ron)	850mΩ@-3V~+3V
	工作电压	2V~5V
	导通电容(Con)	23pF

	属性	参数值
	导通时间(ton)	2us
	关闭时间(toff)	170us
	带宽	50MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	ESD保护；断电隔离
