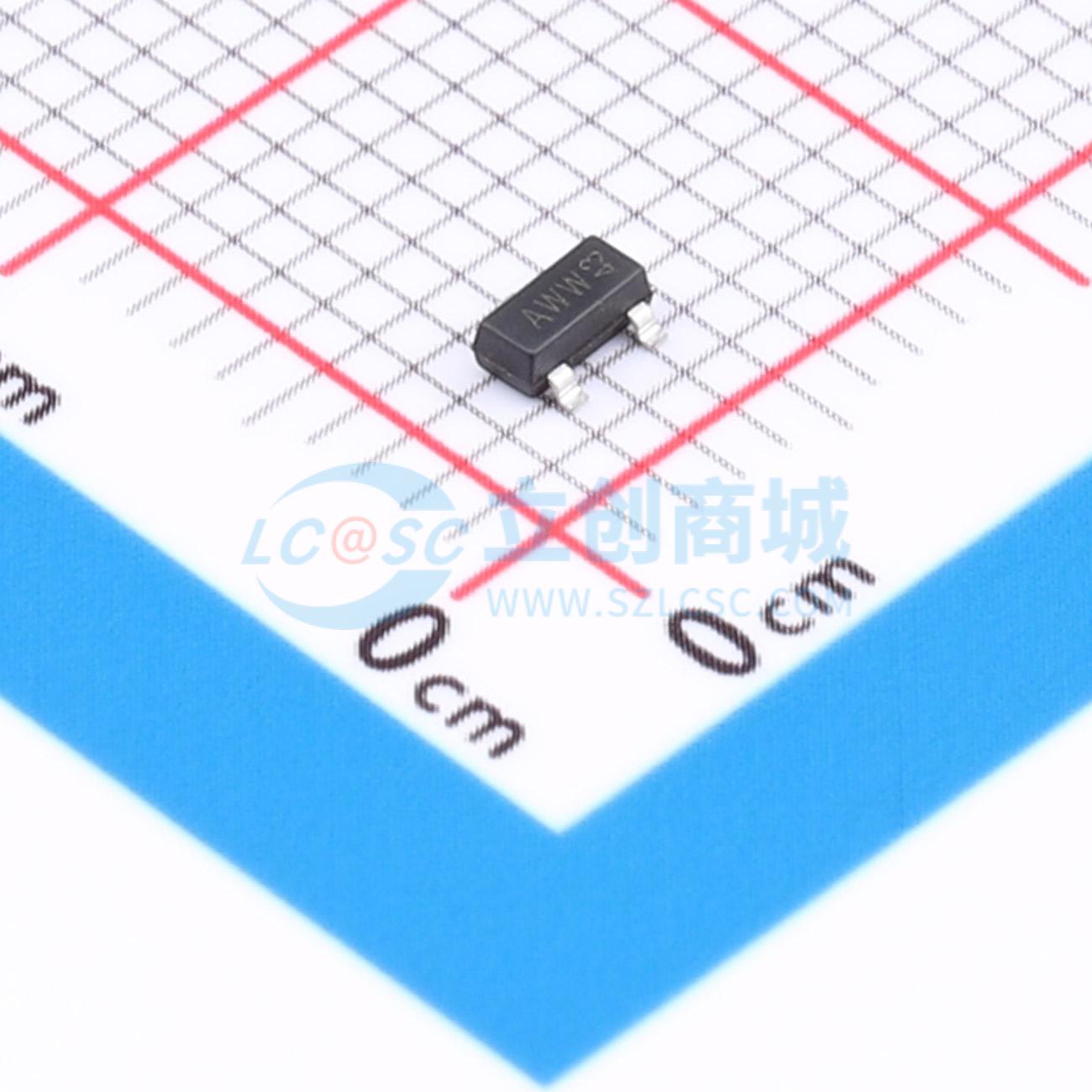

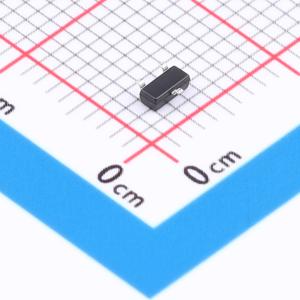

温馨提醒：图片仅供参考，商品以实物为准
TL431BMFDT(TP)
TL431BMFDT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TL431BMFDT(TP)
- 商品编号
- C52145989
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.048333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 350uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件是一款三端可调并联稳压器，可通过两个外部电阻将输出电压设置在Vref（约2.495V）至36V之间的任意值。其输出阻抗为0.15Ω（典型值）。有源输出电路可提供非常陡峭的导通特性，使其在许多应用中成为齐纳二极管的出色替代品。此类应用包括板载电压调节、可调电源以及上电/掉电控制。
商品特性
- 可调输出电压范围：2.495V~36V
- 低动态输出电阻：0.15Ω（典型值）
- 低温漂：5mV（典型值）
- 低输出噪声
- 带容性负载时的高稳定性
- 电流容量范围：1-100 mA
- 精度：0.5%
- 封装形式：SOT23
应用领域
- 可调电压与电流基准
- 齐纳二极管替代产品
- 电压监控
- 集成基准的比较器
- 反激开关电源中的次级侧电压调节
