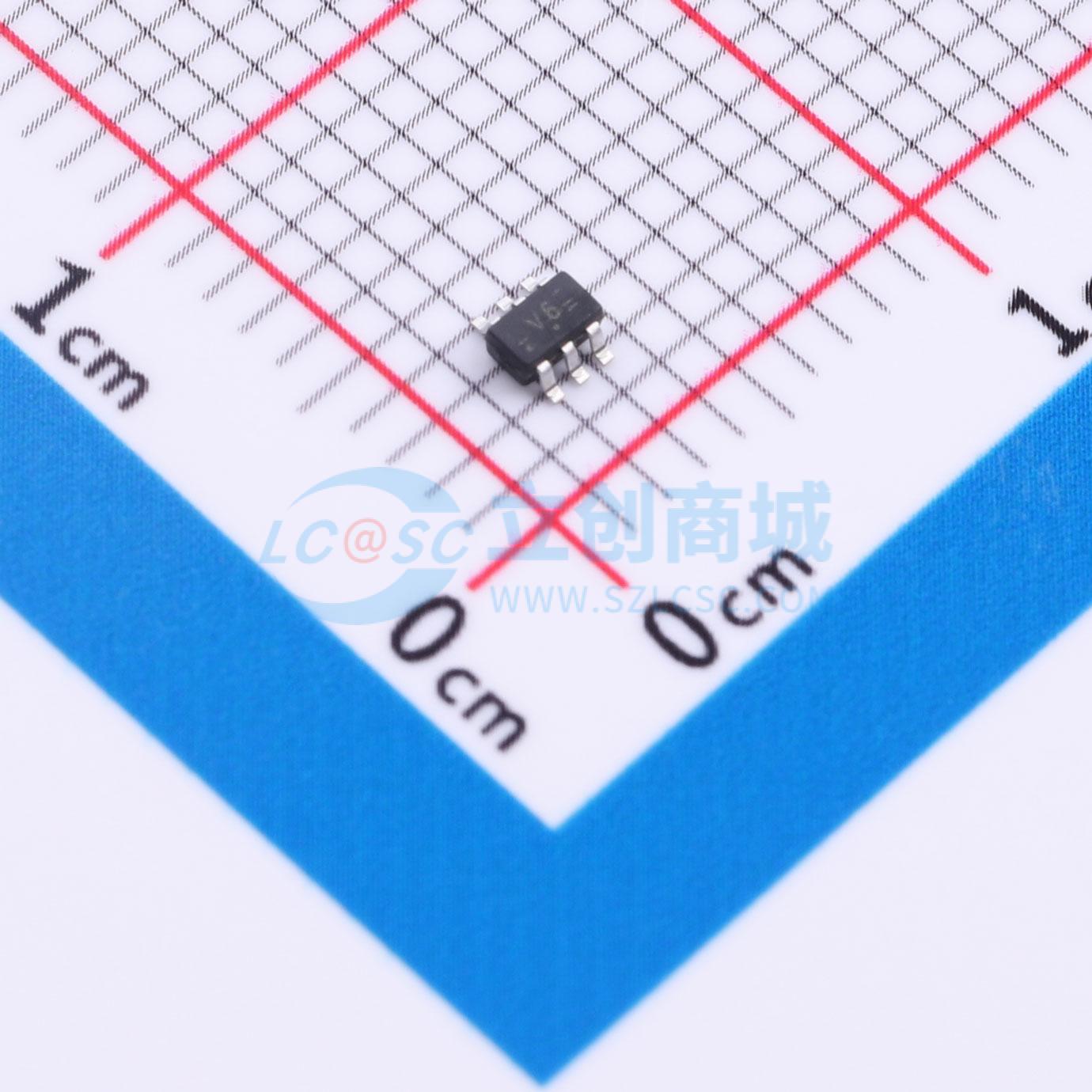

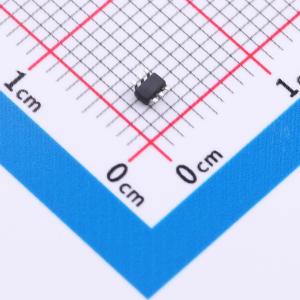

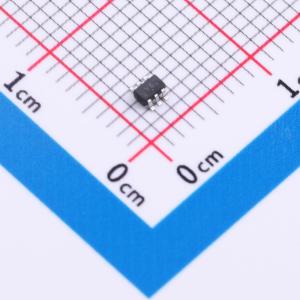

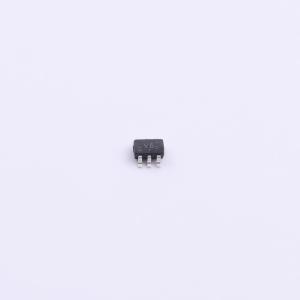

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G06DW-TP
带漏极开路输出的反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC2G06DW-TP
- 商品编号
- C52145914
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 1ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
74LVC2G06DW-TP是一款双反相门CMOS，具有漏极开路输出，在正逻辑器件中提供布尔函数Y = A非。该器件配备掉电保护电路，可在断电时防止器件损坏。
商品特性
- 工作电压范围：1.65V至5.5V
- 输入和漏极开路输出耐压：最高5.5V
- 高噪声抗扰度
- ESD保护超过JESD 22标准
- 人体模型：2000V (A114-A)
- 机器模型：200V (A115-A)
- 带电器件模型：1000V (C101)
应用领域
- 音频/视频接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
