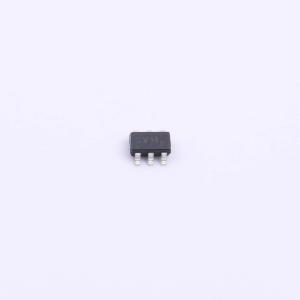

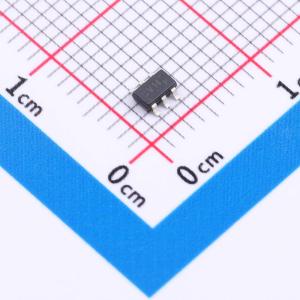

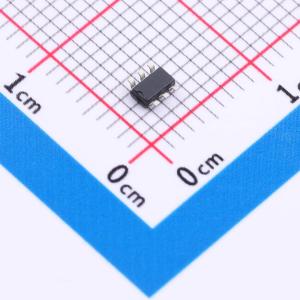

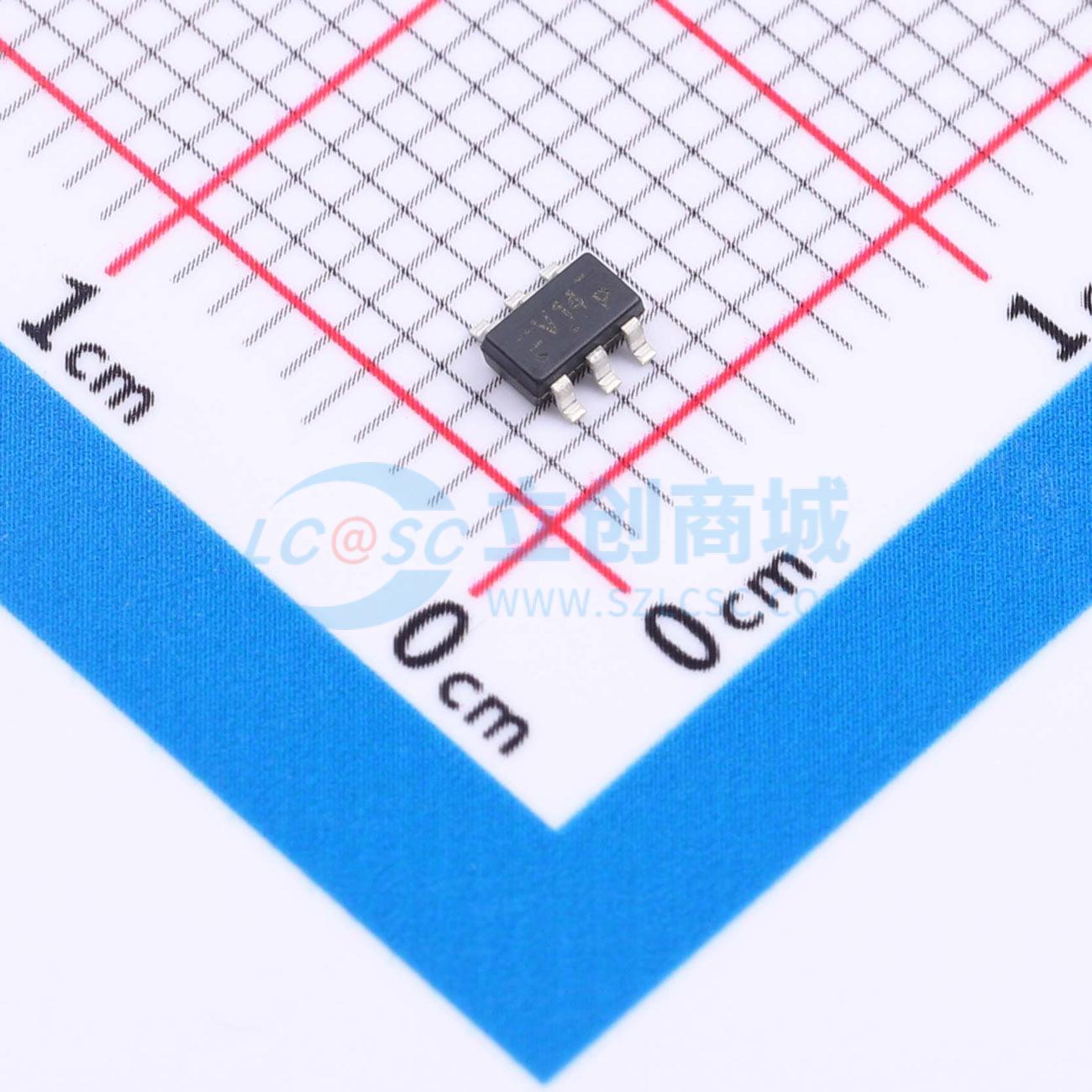

74LVC2G14W6-TP
双施密特触发器反相器，具备5V容限输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC2G14W6-TP
- 商品编号
- C52145922
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 1.5ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护；掉电保护功能 |
商品概述
74LVC2G14是一款双反相器门电路，在正逻辑中实现布尔函数 Y = A（上划线）。该器件内置掉电保护电路，可防止器件在断电时损坏。
商品特性
- 工作电压范围：1.65~5.5V
- 兼容5V逻辑的5V容限输入/输出
- ±24mA输出驱动能力（VCC = 3.3V）
- CMOS低功耗与高抗噪性
- ESD保护性能超过JESD 22标准
- 2000-V人体模型（A114-A）
- 1000-V带电器件模型（C101）
- 提供SOT23-6封装
- 提供SOT363封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 个人电脑、网络设备、笔记本电脑、上网本、PDA
- 平板电脑、电子书阅读器
