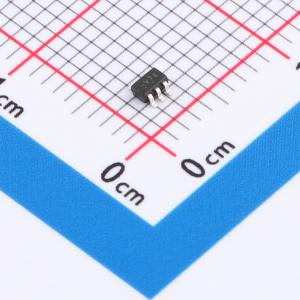

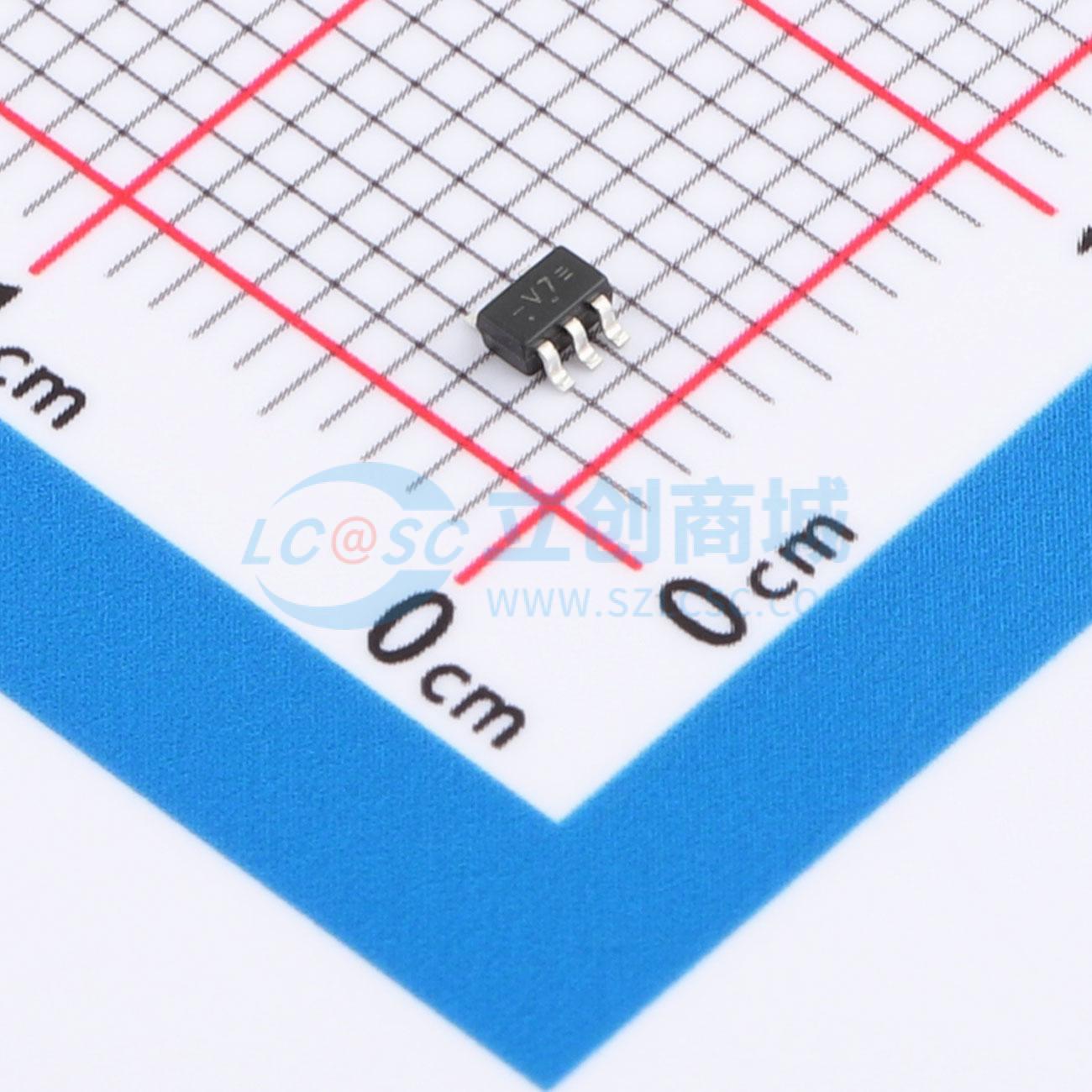

74LVC2G07DW-TP
双施密特触发器缓冲器，具备电压电平转换、低功耗和高抗噪能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC2G07DW-TP
- 商品编号
- C52145915
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC2G07是一款高性能、低功耗、低电压的硅栅CMOS器件，提供两个独立的带施密特触发器功能的缓冲器。它能够将缓慢变化的输入信号转换为定义清晰、无抖动的输出信号。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 兼容5V的输入/输出，用于与5V逻辑接口
- 输出驱动能力：±24mA (VCC = 3.3V)
- CMOS低功耗和高抗噪能力
- 关断支持部分掉电模式操作
- 锁存性能超过100mA
- 工作温度范围：-40°C 至 +125°C
- ESD保护超过JESD 22标准
- 人体模型：2000V (A114-A)
- 充电器件模型：1000V (C101)
- 提供SOT23-6封装
- 提供SOT363封装
应用领域
- 电压电平转换
- 通用逻辑
- 掉电信号隔离
- 消费电子
- 计算与通信设备
