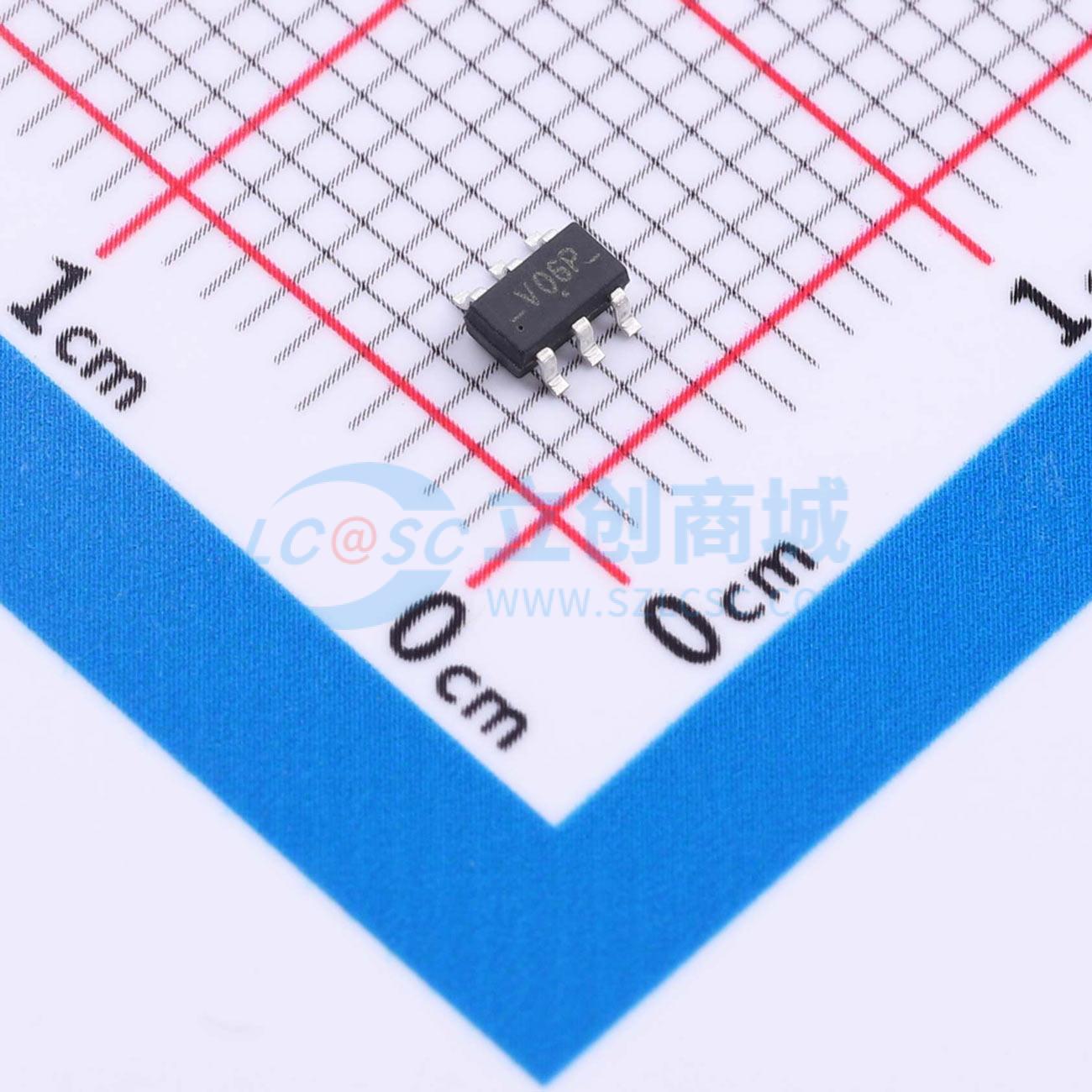

温馨提醒：图片仅供参考，商品以实物为准

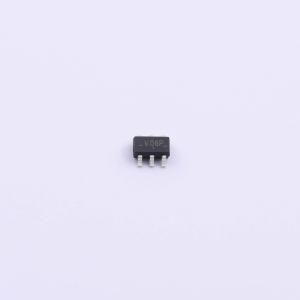

74LVC2G06W6-TP
带开漏输出的反相器，具备高抗噪性和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC2G06W6-TP
- 商品编号
- C52145918
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 1ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
74LVC2G06W6-TP 是一款采用开漏输出的双反相门 CMOS 器件，在正逻辑中实现布尔函数 Y = A(上划线)。该器件内置掉电保护电路，可防止器件在掉电时损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 输入和开漏输出可耐受高达 5.5V 的电压
- 高抗噪性
- ESD 保护性能超过 JESD 22 标准：人体放电模型 2000V (A114-A)，机器模型 200V (A115-A)，带电器件模型 1000V (C101)
应用领域
- 音频视频接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电信/服务器 AC/DC 电源：单控制器：模拟与数字
- 固态硬盘：客户端与企业级
- 无线耳机、键盘和鼠标
