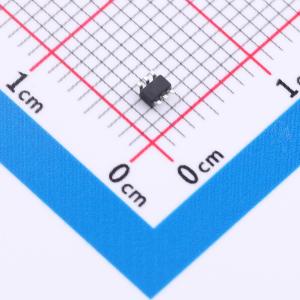

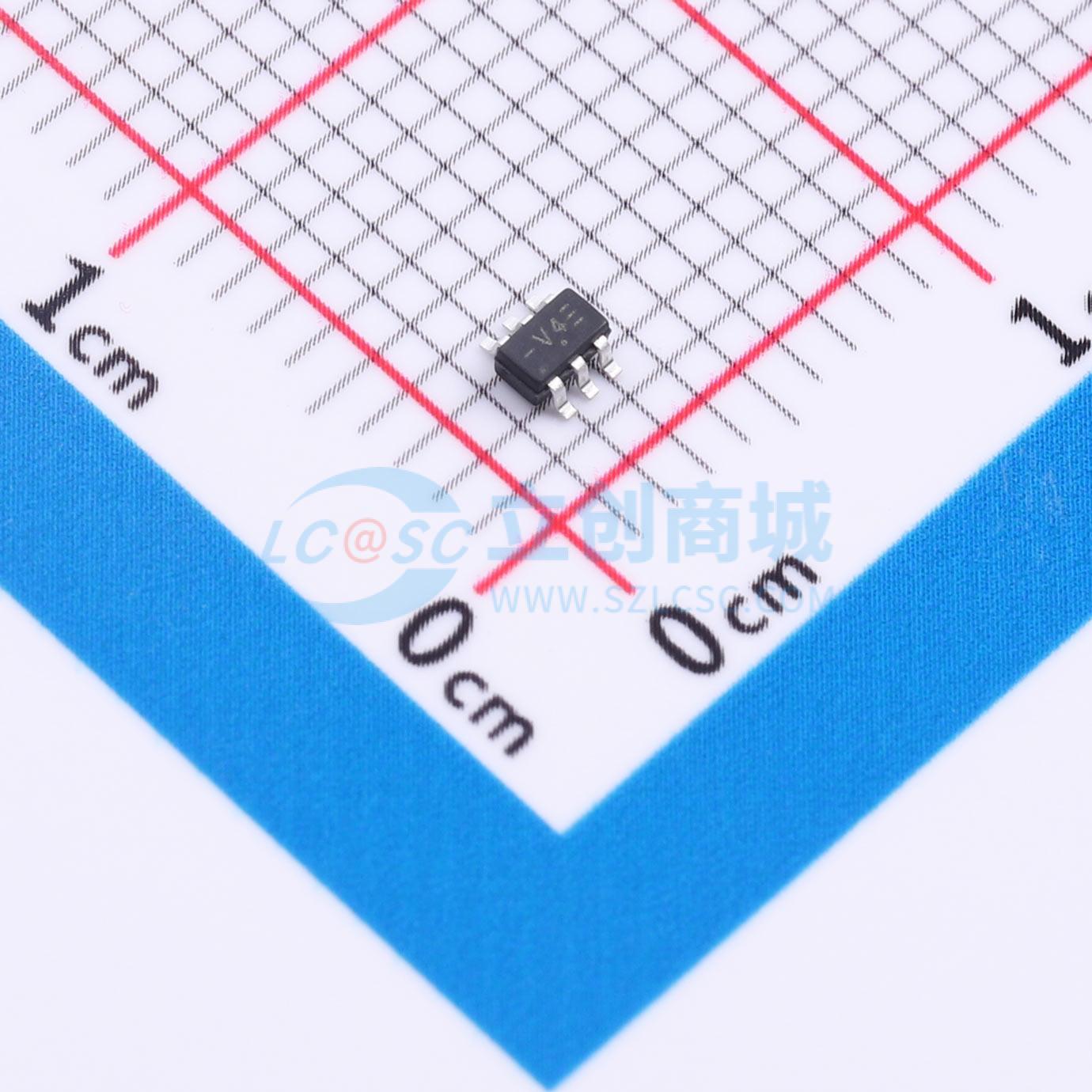

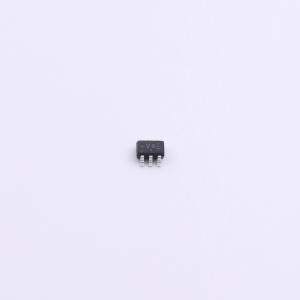

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G04DW-TP
双反相器，具备电压电平转换、高抗噪性、低功耗和电源关断信号隔离功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC2G04DW-TP
- 商品编号
- C52145916
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV | |
| 传播延迟(tpd) | 1.9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
74LVC2G04是一款双反相器门，在正逻辑中提供布尔函数 Y = A（上划线）。该器件具有掉电保护电路，可防止器件在断电时损坏。
商品特性
- 工作电压范围：1.65~5.5V
- 输入可承受高达5.5V的电压
- 高抗噪性
- 低功耗
- 在5V电压下最大传输延迟时间为3.2 ns
- ESD保护超过JESD 22标准
- 2000-V人体模型（A114-A）
- 1000-V充电器件模型（C101）
- 提供SOT23-6封装
- 提供SOT363封装
