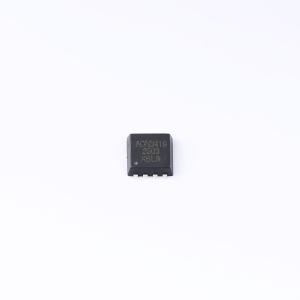

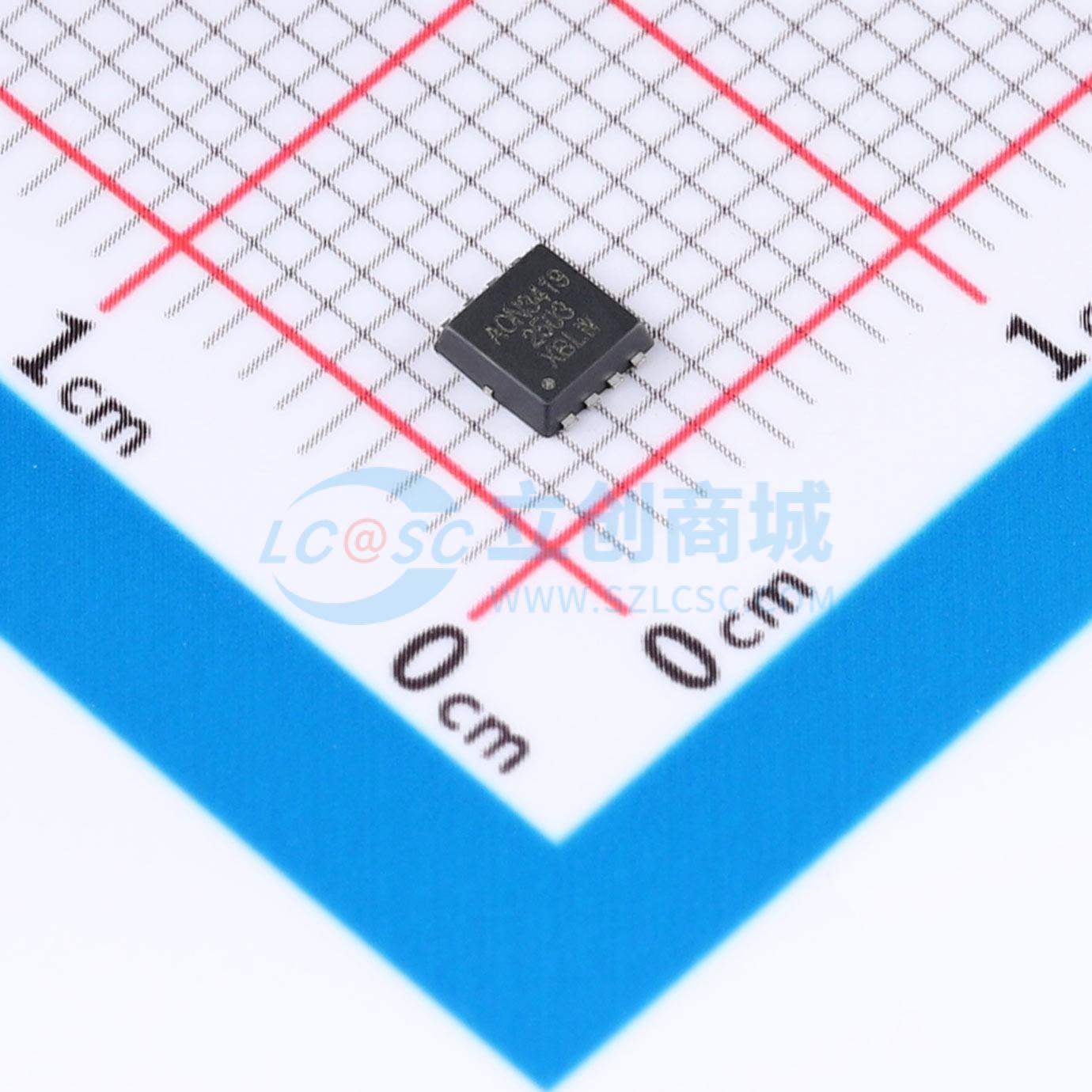

AON3419(XBLW)
AON3419(XBLW)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AON3419采用先进的沟槽技术和设计，提供优异的导通电阻(RDs(ON))并且门极电荷低。该器件非常适合高电流负载应用。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- AON3419(XBLW)
- 商品编号
- C52140555
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.058667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 10mΩ@10V,15A | |
| 耗散功率(Pd) | 3.57W | |
| 阈值电压(Vgs(th)) | 1.95V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.5nC@4.5V | |
| 输入电容(Ciss) | 1.345nF | |
| 反向传输电容(Crss) | 158pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 194pF |
商品概述
AON3419采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。
商品特性
- 漏源电压VDS = -30V，漏极电流ID = -32A
- 当栅源电压VGS~~- 10V时，导通电阻RDS(ON) <12mΩ
- 当栅源电压VGS = -4.5V时，导通电阻RDS(ON) < 18mΩ
应用领域
- 全桥转换器的高端开关
- 液晶显示器的DC/DC转换器
