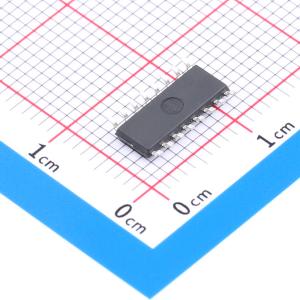

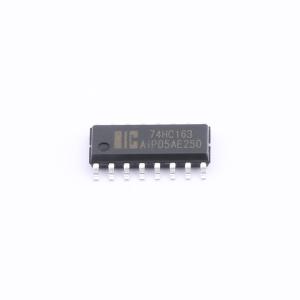

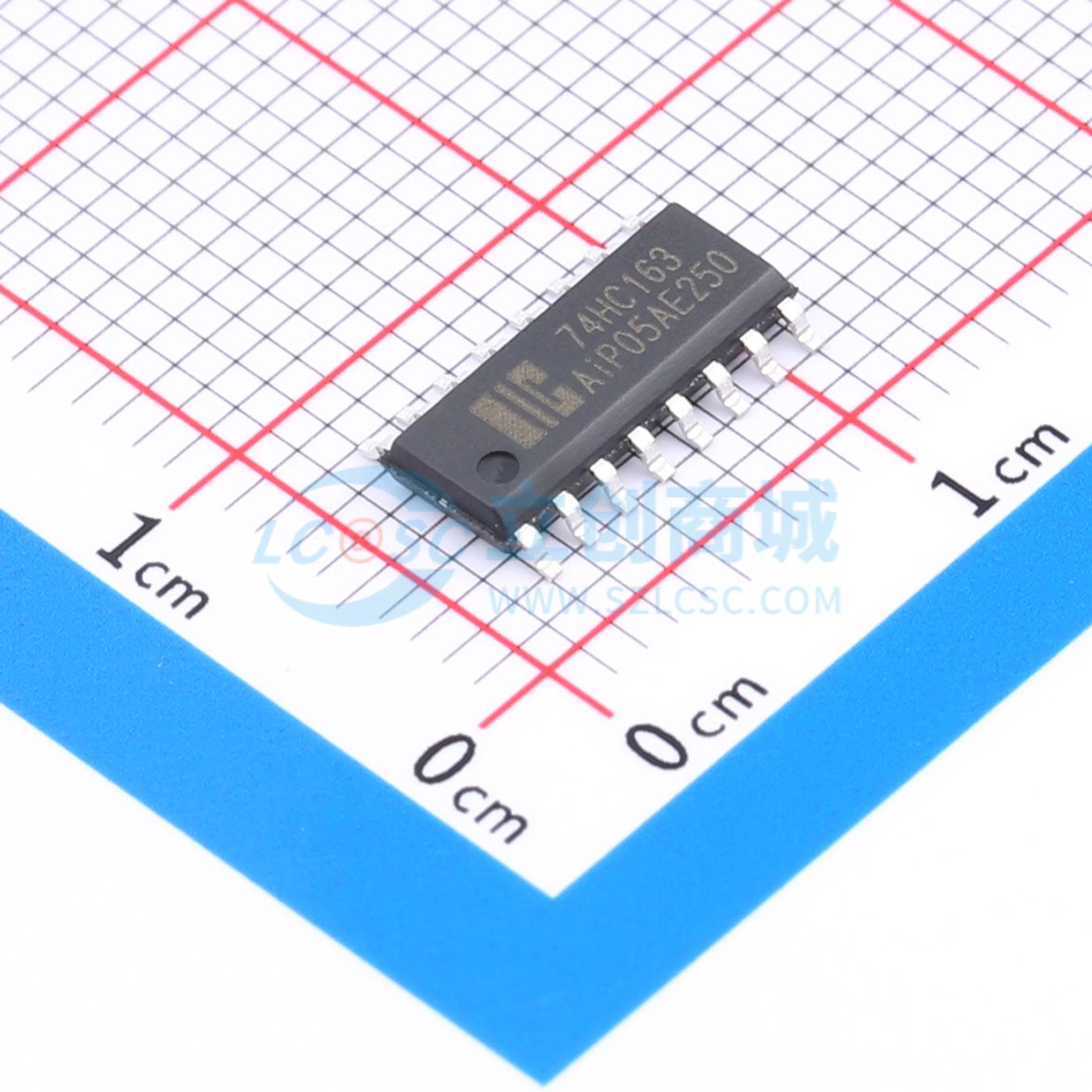

AiP74HC163SA16.TR

AiP74HC/HCT163是一款具有内部超前进位功能的同步可预设二进制计数器。通过所有触发器在时钟（CP）上升沿同时计时来实现同步操作。计数器输出（Q0至Q3）可预设为高电平或低电平。并行使能输入（PE）为低电平时将禁用计数操作，并导致在时钟上升沿将数据输入（D0至D3）的数据载入计数器。无论计数使能输入（CEP和CET）的电平如何，预设都会发生。主复位输入（MR）为低电平将在时钟输入（CP）的下一个上升沿转换后将Q0至Q3置为低电平。无论输入引脚PE、CET和CEP的电平如何，此操作都会发生。此同步复位功能使设计者能够仅使用一个外部与非门即可修改最大计数值。超前进位简化了计数器的串行级联。CEP和CET必须均为高电平才能计数。CET输入被前馈以使能终端计数输出（TC）。因此，被使能的TC输出将产生一个持续时间大约等于Q0高电平输出时间的高电平输出脉冲。此脉冲可用于使能下一级联级。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。根据以下公式，CP到TC的传播延迟和CEP到CP的建立时间决定了级联计数器的最大时钟频率：f_max = 1/(t_P(max)(CP to TC) + t_SU(CEP to CP))。

• 输入电平：AiP74HC163为CMOS电平；AiP74HCT163为TTL电平
• 同步计数和加载
• 两个计数使能输入端，用于n位级联
• 同步复位
• 上升沿触发时钟
• 工作温度范围：-40℃ ~ +125℃
• 封装信息：DIP16、SOP16、TSSOP16
