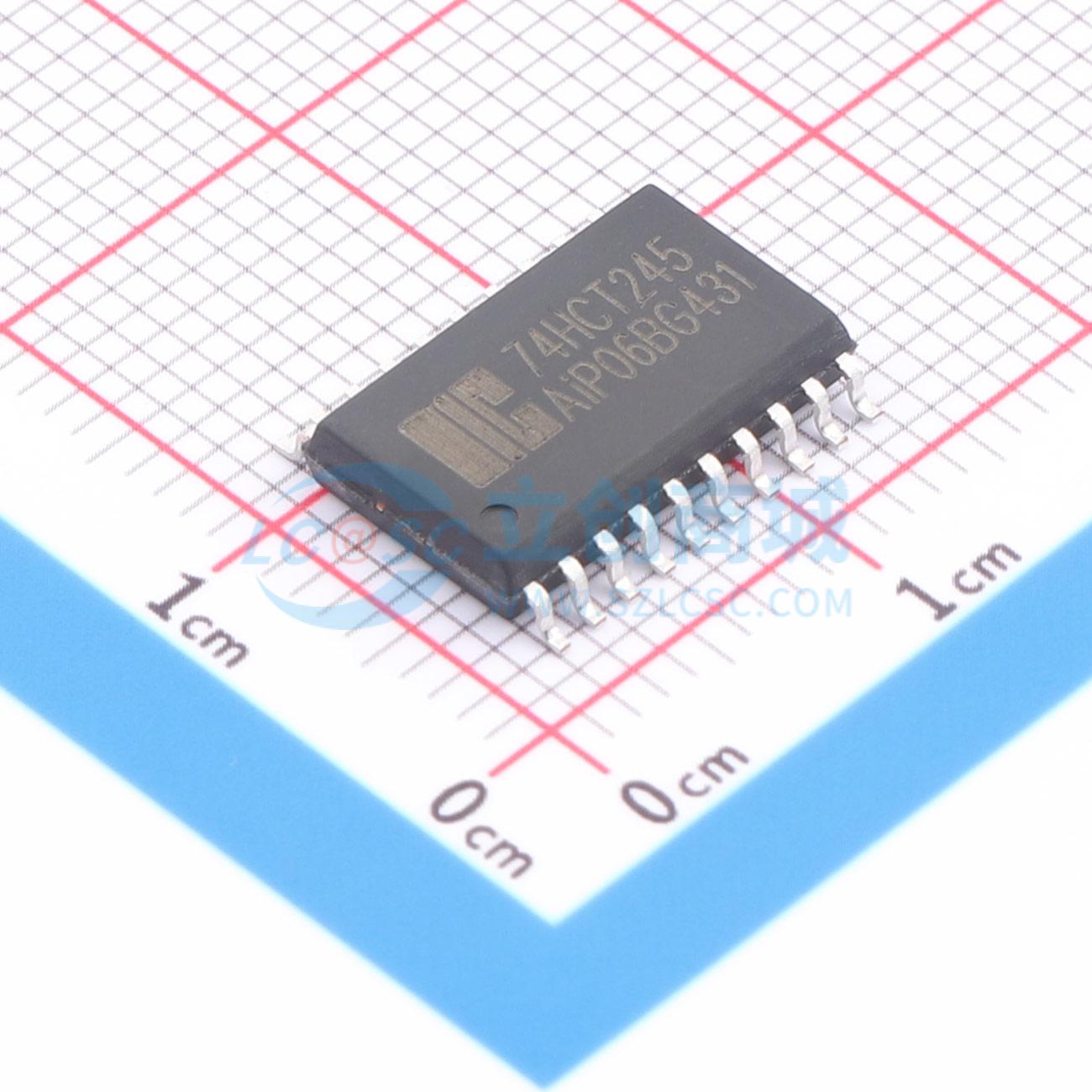

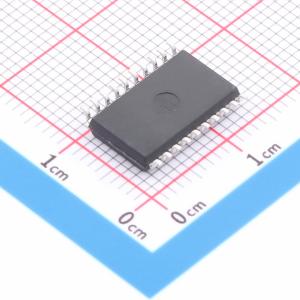

温馨提醒：图片仅供参考，商品以实物为准
AiP74HCT245SA20.TR
带三态控制的8路总线收发器，具有输出使能端口和方向选择端口，输入内置钳位二极管，有CMOS和TTL电平可选，八路双向总线接口，同相三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带三态控制的8路总线收发器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT245SA20.TR
- 商品编号
- C52120888
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.908656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 22ns@4.5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
AiP74HC/HCT245是一款带三态控制的8路总线收发器电路。该电路具有一个输出使能输入(OE)和一个方向输入(DIR)。当OE为高电平时，输出处于高阻态。输入内置钳位二极管，允许通过限流电阻将输入接口连接至高于VCC的电压。
商品特性
- 输入电平：AiP74HC245为CMOS电平；AiP74HCT245为TTL电平
- 八路双向总线接口
- 同相三态输出
- 工作环境温度范围：-40℃~+125℃
- 封装形式：DIP20、SOP20、TSSOP20、DHVQFN20、QFN20
