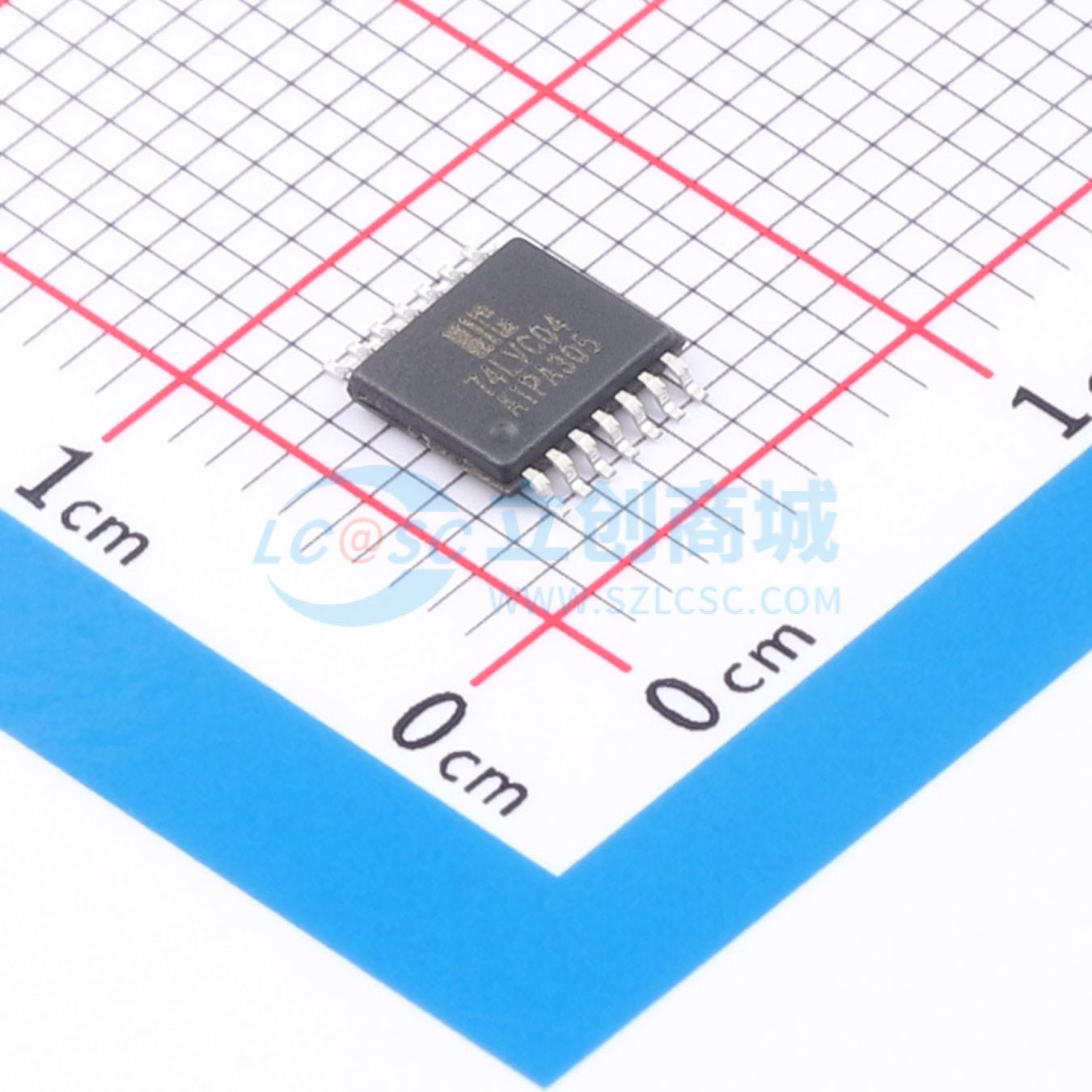

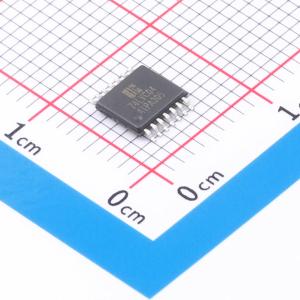

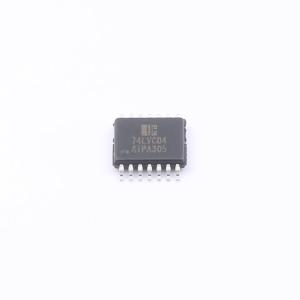

AiP74LVC04TA14.TR
六反相缓冲器，5V容限输入，CMOS低功耗，可与TTL电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6路反相器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC04TA14.TR
- 商品编号
- C52121060
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09726克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 15uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.08V；1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 120mV；700mV；800mV | |
| 输出高电平(VOH) | 1.2V；2.2V；2.2V；2.4V；1.8V | |
| 输出低电平(VOL) | 200mV；450mV；550mV；400mV；600mV | |
| 传播延迟(tpd) | 2ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
AiP74LVC04 提供六个反相缓冲器。其输入可由 3.3V 或 5V 器件驱动。此特性允许该器件在混合 3.3V 与 5V 应用场景中用作电平转换器。
商品特性
- 5V容限输入，便于与5V逻辑接口
- 宽电源电压范围，从 1.2V 到 3.6V
- CMOS低功耗
- 可直接与TTL电平接口
- 工作温度范围指定为 -40℃ 到 +125℃
- 封装信息：DIP14、SOP14、TSSOP14、VQFN14
