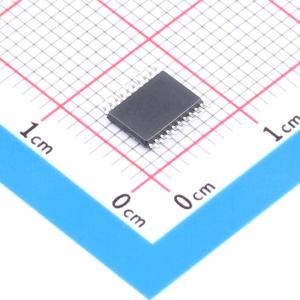

AiP74LVC573TA20.TR

带三态控制的8路D型锁存器，5V电压输入/输出，CMOS低功耗，可与TTL电平直接接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 带三态控制的8位D型锁存器
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74LVC573TA20.TR
商品编号: C52121073
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

AiP74LVC573 由 8 个 D 型锁存器组成，每个锁存器具有独立的 D 型输入以及面向总线应用的三态输出。所有内部锁存器共用一个锁存使能输入和一个输出使能输入。当锁存使能为高电平时，Dn 输入上的数据进入锁存器，此时锁存器处于透明状态，输出随对应 D 输入变化。当锁存使能为低电平时，锁存器存储其下降沿前一个建立时间出现在 D 输入的信息。当输出使能为低电平时，8 个锁存器的内容在输出端可用；为高电平时，输出进入高阻态，且此操作不影响锁存器状态。输入可由 3.3V 或 5V 器件驱动，失能时最高可将 5.5V 施加至输出，使其适用于 3.3V 和 5V 混合电压的应用中。

商品特性

5V 容限输入/输出，用于与 5V 逻辑接口
电源电压范围：1.2V ~ 3.6V
CMOS 低功耗
与 TTL 电平直接接口
VCC = 0V 时为高阻抗
工作环境温度范围：-40℃ ~ +125℃
封装形式：SOP20、TSSOP20、DHVQFN20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	1.65V~3.6V
	通道数	8
	拉电流(IOH)	24mA
	灌电流(IOL)	24mA

	属性	参数值
	传播延迟(tpd)	3.4ns
	系列	74LVC
	工作温度	-40℃~+125℃
	建立时间	1.7ns
	保持时间	1.4ns
	静态电流(Iq)	10uA
