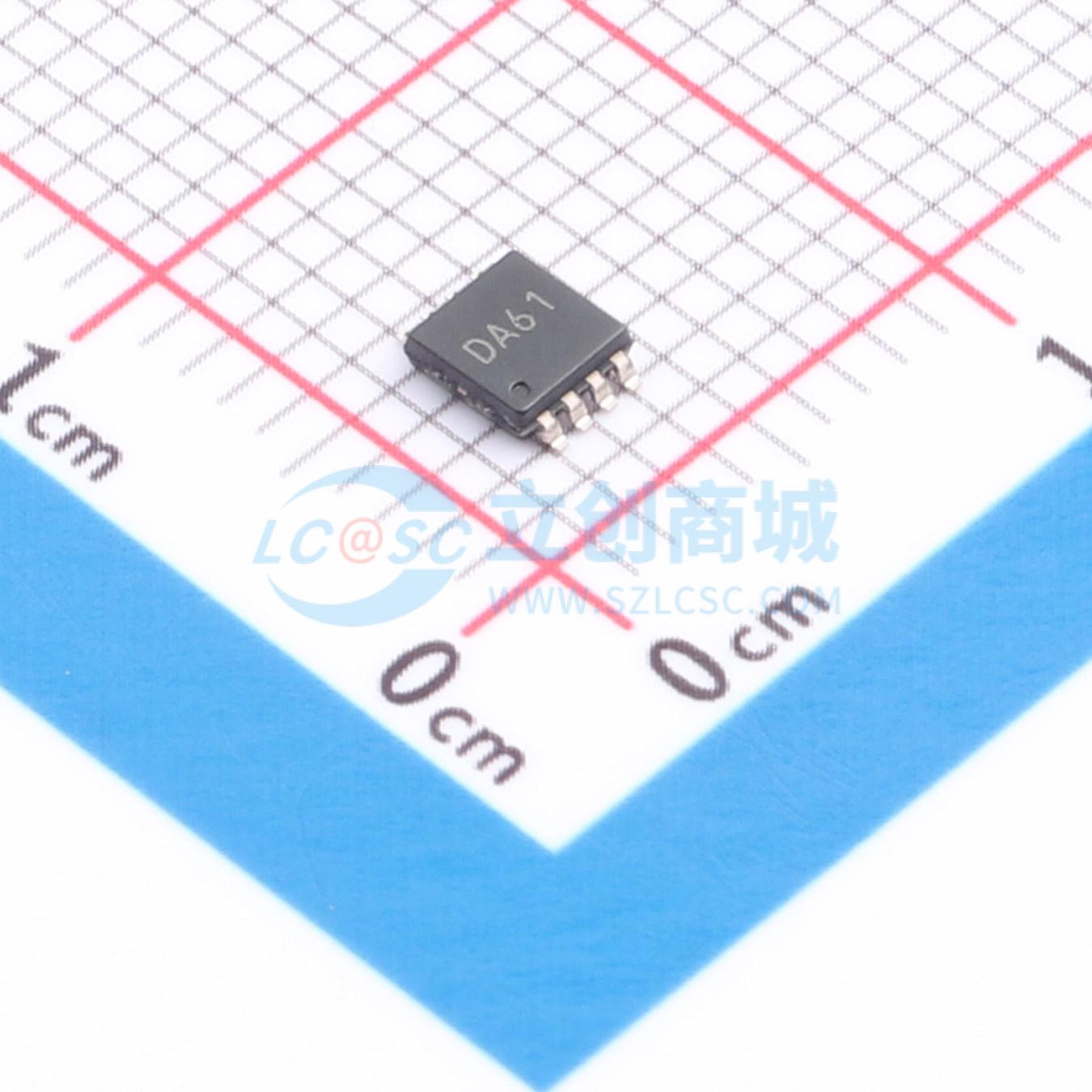

温馨提醒：图片仅供参考，商品以实物为准
AiPTS0102TA8.TR
X位双向电平转换电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路双向电平电压转换器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiPTS0102TA8.TR
- 商品编号
- C52121085
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.103569克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 50Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | - | |
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 |
商品概述
AiPTS010X是一款X位双电源转换收发器，具备自动方向感应功能，可实现双向电压电平转换。该器件具有两个1位输入输出端口（A和B）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)可在1.65V至3.6V之间的任意电压下供电。VCC(B)可在2.3V至5.5V之间的任意电压下供电。这种灵活性使得该器件适用于在任何电压节点（1.8V、2.5V、3.3V和5.0V）之间进行转换。引脚A和OE参考VCC(A)，引脚B参考VCC(B)。OE引脚为低电平时，输出将呈现高阻态关闭状态。该器件完全指定用于使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生破坏性的回流电流。
商品特性
- 宽电源电压范围：VCC(A)：1.65V至3.6V；VCC(B)：2.3V至5.5V
- 最大数据速率：推挽模式：50 Mbps；开漏模式：2 Mbps
- IOFF电路提供部分断电模式操作
- 输入可接受高达5.5V的电压
- 工作温度范围：-40℃至+125℃
- 封装选项：AiPTS0101：SOT23-6/SOT363；AiPTS0102：TSSOP8/VSSOP8/XSON8；AiPTS0103：QFN10；AiPTS0104：SOP14/TSSOP14/VQFN14；AiPTS0108：TSSOP20
